工业炉用砖坯运载框架式台车结构

该结构为工业窑炉生产线配套的砖坯运载承载台车，主要服务于烧结砖、耐火砖生产环节的窑炉工序，承担砖坯从装料区到窑炉内部烧结、再到出料区的全程承载转运功能，是隧道窑、间歇式砖炉生产线中衔接上下工序的核心承载构件。从实际应用场景来看，这类台车需要长期在高温窑炉内部往复运行，除了承受满载砖坯的竖向静载荷，还要承受进出窑过程中轨道接缝带来的冲击载荷，同时框架结构需要预留足够的通透空间，保证窑内热风能够在砖垛之间顺畅循环，避免出现局部温度不均导致的砖坯烧结质量缺陷。

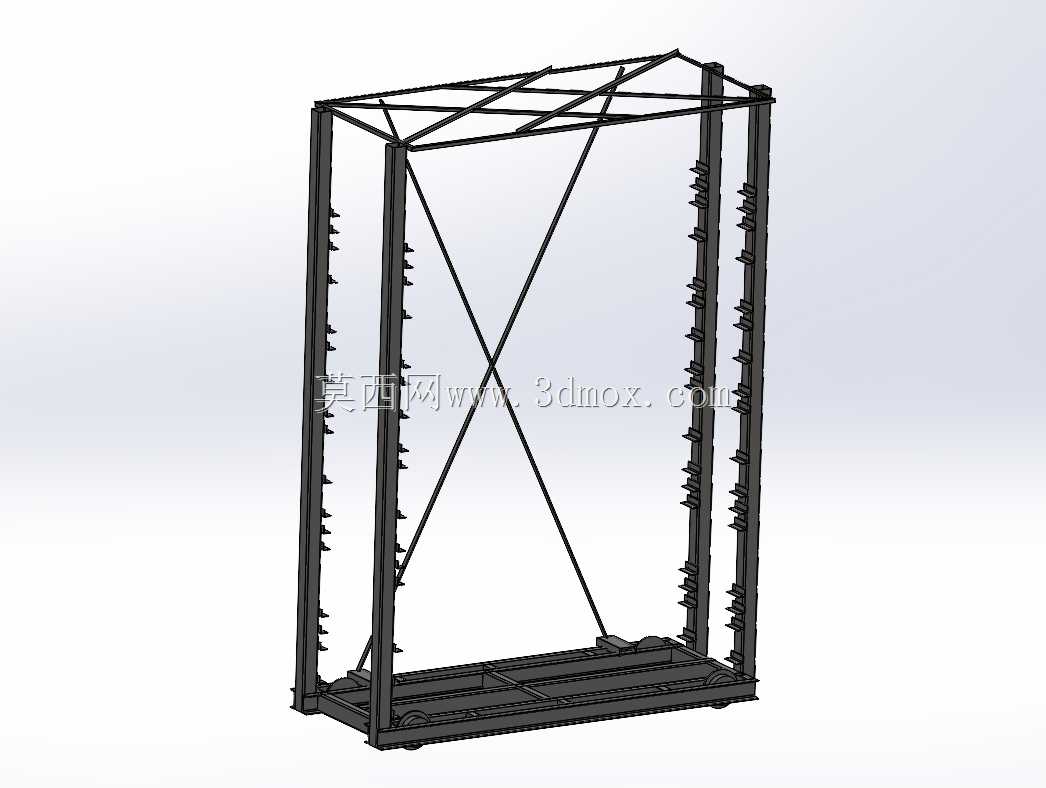

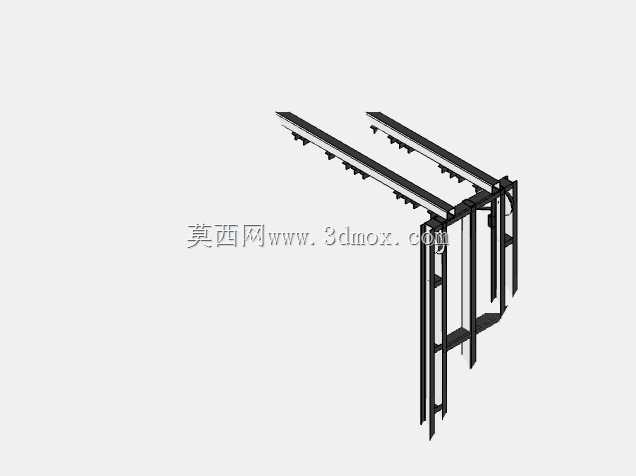

结构设计上采用矩形钢管焊接成型的主体框架，底部设置适配标准窑炉轨道的行走轮组安装位，两侧竖向立柱上均匀排布的凸齿结构，是用来分层搁置承载垫板的卡位，可根据不同规格砖坯的码放高度灵活调整层间距，相比固定层架结构的适配性更强，能够兼容多种尺寸的烧结制品装载需求。框架中部设置的交叉斜撑是整个结构的抗扭核心，由于台车长度方向尺寸较大，满载状态下如果仅靠四周矩形框架受力，进出窑时牵引端受力很容易出现框架平行四边形变形，长期运行会导致行走轮卡轨、层架卡位错位的问题，交叉斜撑采用与主立柱同规格的矩形管制作，两端分别焊接在底部框架边角与上部框架的对角位置，将整个立面分割为稳定的三角形受力单元，可有效抵消纵向牵引带来的扭转变形，提升框架整体的结构刚度。

从安装边界来看，该台车的宽度尺寸严格匹配窑炉内部的有效通行宽度，两侧与窑墙之间预留的间隙控制在合理范围，既不会因为间隙过小导致运行中刮蹭窑墙耐火层，也不会因为间隙过大造成窑内热风从侧边泄漏，降低烧结能效。底部行走轮的轮距适配窑炉配套的轻型轨道参数，安装时需要保证四个轮组的同轴度误差控制在机械安装允许范围内，避免运行中出现啃轨现象，缩短轮组与轨道的使用寿命。上部框架的高度尺寸匹配窑炉的有效内高，顶部的桁架式横梁除了增强上部框架的整体稳定性，还可作为顶部防护结构，防止码放过高的砖坯在运行过程中出现倾倒掉落的问题。

设计过程中充分考虑了高温工况下的材料形变问题，所有焊接节点均采用满焊工艺，避免长期高温环境下出现焊缝开裂，框架整体未设置多余的封闭腔体，可减少热胀冷缩带来的结构内应力，同时通透的框架结构能够在台车出窑后快速散热，缩短下一次装料的等待周期，提升生产线整体运转效率。两侧立柱上的承载卡位采用等间距排布，间距尺寸经过载荷核算，保证每层垫板承载额定重量砖坯时，立柱的弯曲变形量在允许范围内，不会出现层板倾斜导致砖坯滑落的问题。底部框架的纵梁作为主要承力构件，截面尺寸经过抗弯强度校核，满载状态下的最大挠度满足窑炉设备的运行精度要求，不会因为底部变形导致台车整体高度变化，刮蹭窑内的固定结构。
