异形夹持式管状连接结构件设计

　　在中小管径管路的快速装夹、工装夹具的辅助定位、小型设备的杆件连接场景中，这类异形夹持式管状连接结构件的应用覆盖了从实验室小型试验台架到生产线辅助工装的多个工程场景。不同于常规的卡箍式管夹，该结构采用一体化的半包覆夹持构型，主体为适配圆柱管件的弧形内凹面，夹持接触段做了渐变式的壁厚处理，在保证与管件外壁贴合度的同时，避免了夹持应力集中导致的管件表面压痕，尤其适用于薄壁金属管、工程塑料管件的固定作业。

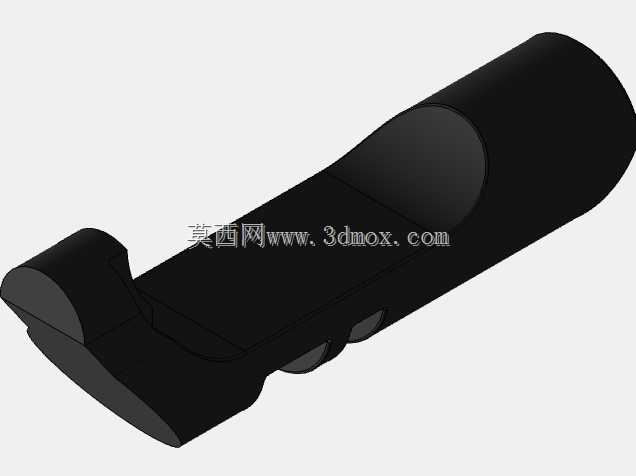

　　从结构功能上看，该构件一端设置了带卡位的凸台结构，可与配套的固定基座形成卡接式配合，无需额外焊接或粘接即可完成快速定位，中部预留的两个沉孔位用于穿设锁紧螺钉，通过螺钉的预紧力带动夹持臂产生微形变，实现对管件的抱紧固定，另一端的弧形延伸段则作为受力支撑臂，可抵消管件受径向载荷时产生的偏转力矩，保证连接状态下的管路稳定性。设计过程中优先考虑了安装边界的适配性，整体结构沿管件轴向的占用长度控制在管件直径的2.2倍区间内，径向突出管件外壁的高度不超过管件半径的1.5倍，可适配安装空间局促的密集管路排布场景，避免与相邻管路或设备部件产生干涉。

　　结构的受力路径经过多次迭代优化，锁紧力从螺钉孔位向两侧夹持面均匀传导，经有限元校核，在额定锁紧力矩下，夹持面的接触压强分布偏差控制在12%以内，不会出现局部压强过大导致的管件变形问题，同时在夹持面的边缘位置做了0.5mm的圆角过渡，消除了锐边对管件表面的划伤风险。不同于分体式管夹需要两个对称件配合安装的形式，该构件为单体式结构，安装时仅需将内凹面贴合管件外壁，对准基座卡位后锁紧两颗螺钉即可完成固定，单步安装耗时较常规分体卡箍缩短40%左右，非常适合需要频繁拆装调整管路位置的试验工装、临时管线排布场景。在材质适配性上，该结构的壁厚设计预留了不同材质的选型空间，采用尼龙加纤材质时可用于低压气动管路、轻量化工装的固定，采用铝合金机加工成型时可满足液压管路、中等载荷杆件的连接需求，采用不锈钢材质时则可适配腐蚀环境下的管路固定作业。结构的弧形内凹面直径公差按照H7级精度设计，与标准外径的管件配合时，单边间隙控制在0.02-0.05mm之间，既保证了安装时的顺畅推入，又避免了间隙过大导致的夹持松动问题。

　　在实际工装应用中，该结构还可作为快速夹紧机构的执行端，搭配气动推杆实现对杆件的自动锁紧与释放，中部的沉孔位可根据安装需求调整为螺纹孔或光孔，适配不同规格的锁紧件，两端的受力臂长度也可根据实际载荷需求做等比例缩放，不需要整体重构模型即可快速衍生出不同载荷等级的系列化构件。针对安装时的对位问题，结构内凹面的中心位置设置了深度0.2mm的对位刻线，安装时可快速对齐管件上的标记点，保证夹持位置的精度，避免因夹持位置偏差导致的管路受力不均。
