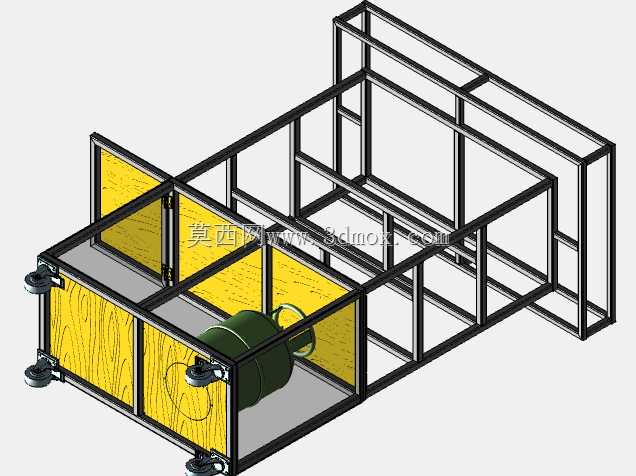

框架式仓储物料周转手推车结构设计

　　这款手推车的结构设计完全围绕生产车间、仓储区域的短距离物料转运需求展开，日常使用场景覆盖生产工位间的半成品周转、仓储区的零散货品搬运、维修作业的工具及配件转运，区别于大载重的叉车类转运设备，它更适配单批次载重500kg以内的零散物料移动，在狭窄通道、工位间隙等叉车无法通行的区域，能够灵活完成物料转运作业，填补了大型搬运设备的作业盲区。整体框架采用矩形钢管焊接成型，选材阶段就考虑到日常使用中的磕碰问题，主承力框架选用壁厚2mm的4040方管，侧部围护结构选用2040的扁通，在保证整体结构刚性的前提下，尽可能控制整车自重，避免操作人员推行时产生不必要的体力消耗。

　　底部承载面采用花纹钢板铺设，表面的防滑纹理能够避免放置的物料在推行过程中出现滑移，侧部加装的木质围护板通过合页与框架连接，可根据搬运物料的形态选择开启或固定，当搬运桶装、卷装类易滚动物料时，关闭侧围板能够起到侧向阻挡作用，避免物料从侧面滑落；当搬运尺寸超出车体内径的大型工件时，可快速拆卸侧围板，拓展承载面的使用边界。车架一端设置有高度适配人体站立操作的推行扶手，扶手位置做了圆弧过渡处理，避免尖锐棱角对操作人员造成磕碰伤害，扶手与主框架的连接位置额外增加了三角加强筋焊接，抵消推行过程中产生的侧向力矩，避免长期使用后扶手出现开焊变形。

　　底部四个安装位采用万向脚轮搭配定向脚轮的组合方案，靠近扶手的两个脚轮为带刹车功能的万向轮，既能够保证转向灵活性，在停靠装卸物料时也可通过刹车锁定车轮位置，避免车体出现溜动；远离扶手的两个脚轮为定向轮，保证长距离推行时的行进稳定性，避免整车出现方向跑偏。设计阶段对整车的外形尺寸做了严格控制，车体总宽度控制在800mm以内，能够适配多数生产车间的人行通道宽度，长度控制在1500mm，既保证足够的承载面积，也不会因为长度过大导致转弯半径增加，影响狭窄区域的通行能力；整车高度控制在1100mm，其中扶手高度距离地面900mm，符合多数操作人员的立姿操作舒适区间，侧围板高度为600mm，能够对常规高度的物料起到有效防护，同时不会遮挡操作人员推行时的前方视线。

　　框架焊接完成后所有焊缝都做了打磨处理，去除焊渣与焊接飞溅，表面做喷塑防锈处理，能够适应车间内存在油污、少量切削液的使用环境，避免长期使用后出现锈蚀问题。侧围板与框架的连接采用可拆卸式合页结构，日常维护时可快速更换出现破损的围板，不需要对整体框架进行切割返修，降低后期维护成本。脚轮的安装位置采用加厚安装板与框架底部焊接，安装孔位预留了一定的调节余量，可根据实际使用场景更换不同材质的脚轮，比如在环氧地坪区域使用静音橡胶轮，在有铁屑、焊渣的焊接区域使用耐高温的尼龙轮，不需要改动主体框架结构即可适配不同的作业环境。在承载能力设计上，框架底部额外增加了两根横向支撑方管，将底部承载板的受力均匀传递到四个脚轮安装位，避免承载板中部因为长期承重出现下凹变形，经受力校核，在额定载重下框架的最大变形量不超过1mm，完全满足日常周转使用的刚性要求。整车没有设计多余的装饰性结构，所有结构件都服务于物料搬运的核心功能，没有冗余的设计元素，既控制了制造成本，也降低了后期使用过程中的故障点，适合工厂、仓储区域的高频次作业使用。
