方管插入式球头拖车牵引连接挂钩

　　日常做拖挂配套结构设计时，这类插入式球头拖车挂钩是民用轻型拖挂场景里最常用的连接部件，接触过不少皮卡、SUV加装后拖挂的项目，这类结构的适配性和可靠性是设计时最先要考量的点。先从实际应用场景说，这类挂钩主要适配轻型拖挂需求，比如拖挂小型露营拖车厢、ATV全地形车转运托架、小型货运平板拖斗、摩托运载架，甚至是农用场景里拖挂小型播种、除草机具，额定牵引载荷一般覆盖1.5吨到3吨的轻型拖挂区间，完全满足非商用的个人用户、小型作业场景的牵引需求，相比重型拖钩结构更轻量化，安装拆卸都更便捷，不需要对原车后防撞梁做破坏性改装。

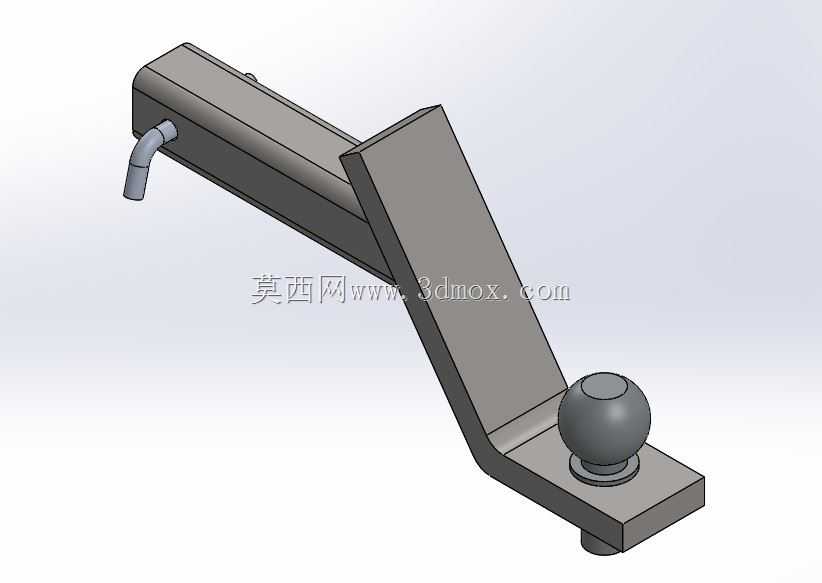

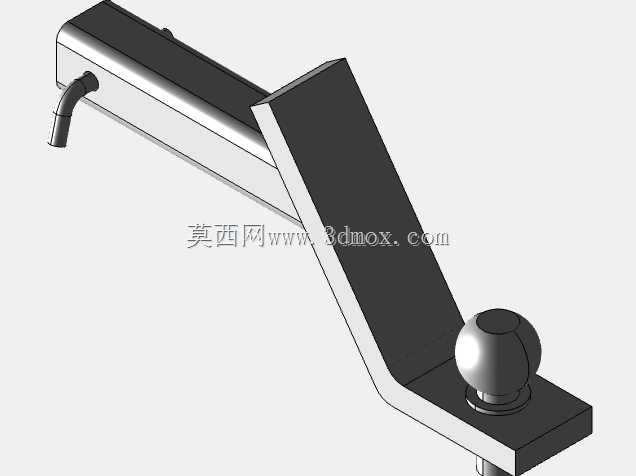

　　从结构功能特性来看，这个挂钩采用方管插入式的安装逻辑，主体的长方管段是直接插入车辆后保险杠位置预留的标准方口基座里，这类方口是国内乘用车辆拖挂改装的通用接口尺寸，常规是2英寸标准方口，插入后通过侧向的弹簧插销完成锁止固定，图里侧向伸出的弯管结构就是插销的操作手柄，带弯折的设计是为了避免插销在车辆行驶过程中因为震动出现滑脱，同时弯折的手柄不需要额外工具就能徒手插拔，方便用户快速拆装挂钩，不用的时候可以直接取下，避免突出的挂钩影响日常倒车、泊车的通过性，也不会因为突出结构在追尾事故中加大车辆损伤。

　　挂钩的工作端采用标准球头连接结构，这个球头是拖挂连接的通用标准尺寸，和拖挂端的球头锁座配合，能够在车辆行驶过程中自适应补偿拖挂和主车之间的角度偏移，不管是上下坡时的俯仰角度变化，还是转向时的左右摆角，甚至是颠簸路面上的小幅扭转，球头结构都能提供足够的活动自由度，避免刚性连接带来的应力集中，防止连接部位因为交变载荷出现断裂失效。球头下方的安装法兰做了加厚处理，通过螺栓和L型的弯臂主体连接，这个位置是整个挂钩受力最集中的区域，加厚法兰一方面能分散球头传递过来的牵引载荷，另一方面如果球头出现长期使用后的磨损，可以单独拆卸更换球头部件，不需要更换整个挂钩主体，降低后期维护成本。

　　设计思路上，整个挂钩采用L型弯臂的结构布局，方管插入段和球头安装段通过折弯的立板连接，折弯处做了大圆角过渡，避免直角折弯带来的应力集中问题，整个弯臂的板材厚度是根据额定牵引载荷做的等强度设计，靠近方管连接的位置受力弯矩更大，板材厚度和加强筋的布局都做了对应强化，靠近球头的位置因为弯矩更小，在保证结构强度的前提下适当做了轻量化处理，避免整个挂钩重量过大增加车尾的负重。方管插入段的尺寸公差控制是安装适配的关键，和标准方口的配合间隙控制在1mm以内，间隙过大会导致行驶过程中挂钩出现旷量异响，加速方口和挂钩的磨损，间隙过小则会导致插入拆卸困难，尤其是在户外使用沾了泥沙之后容易出现卡滞。

　　安装边界方面，这类挂钩的插入段长度一般控制在150mm到200mm之间，保证插入方口之后有足够的配合长度，插销孔的位置和标准方口的锁孔位置完全对齐，插入后插销能顺利贯穿方口和挂钩的方管段，锁止后挂钩不会出现前后窜动。球头的中心高度是设计时的关键尺寸，需要匹配主流乘用车辆后保险杠的离地高度，保证挂接拖挂之后，拖挂的底盘处于水平状态，避免拖挂出现前高后低或者前低后高的情况，不然会导致拖挂行驶过程中出现行驶不稳定、轮胎偏磨、牵引力分配异常的问题。侧向的插销手柄伸出长度控制在不会超出车身侧面宽度的范围内，避免行车过程中剐蹭到路边障碍物，同时手柄的弯折角度朝向斜下方，不会在插拔插销的时候和后保险杠的外覆盖件发生干涉。

　　从实际使用的可靠性角度考虑，整个挂钩的棱角位置都做了倒角处理，没有尖锐的边角，避免用户安装操作的时候被划伤，焊接位置都做了满焊处理，焊后打磨平整，避免焊接缺陷导致的结构强度不足，球头表面做了淬火硬化处理，提高表面耐磨性能，长期和球头锁座摩擦也不会出现过度磨损导致连接旷量变大。这类结构在做三维建模的时候，需要重点校核弯臂折弯处的应力分布，在满载牵引、紧急制动、颠簸冲击这几种极端工况下的应力值都要低于材料的屈服强度，预留足够的安全系数，毕竟拖挂连接部件一旦失效，会导致拖挂脱离主车，引发严重的安全事故，所以设计时的安全系数一般要取到3倍以上，保证极端工况下的结构可靠性。另外还要考虑安装后的离去角问题，挂钩最低点的离地高度要足够，避免车辆上坡、过减速带的时候挂钩剐蹭地面，影响车辆的通过性，所以弯臂的折弯角度不是简单的直角，而是根据方口安装后的离地高度做了角度优化，保证球头位置高度符合拖挂水平要求的同时，整个挂钩的最低点不会过低。
