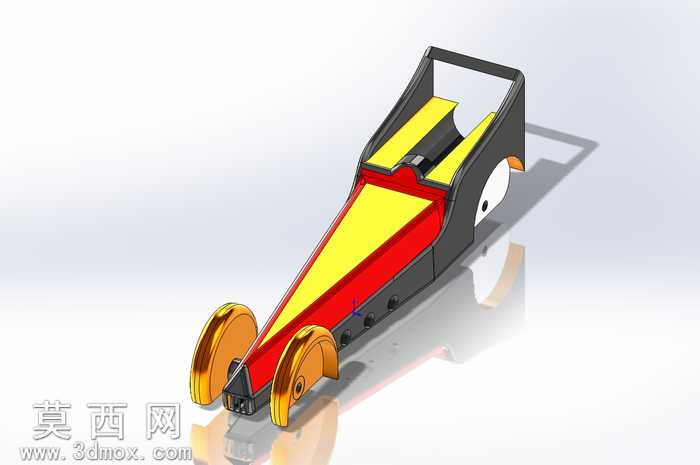

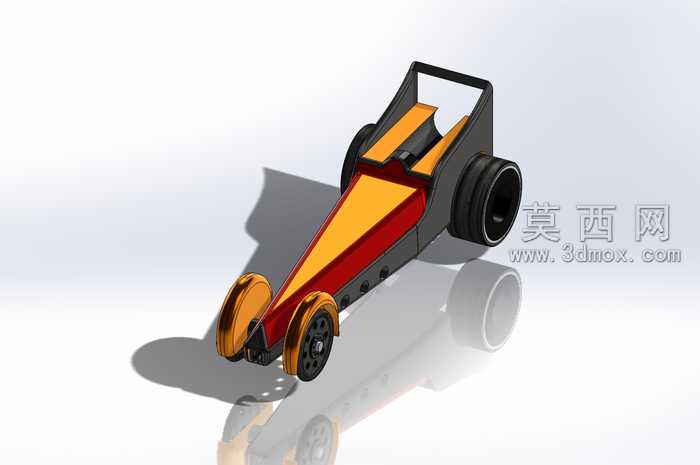

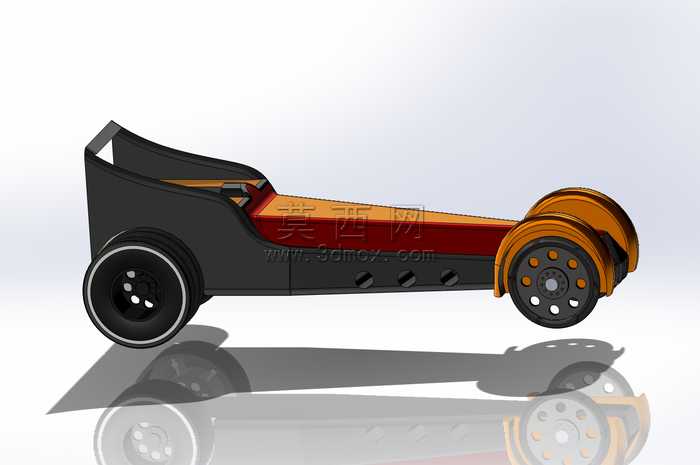

二氧化碳动力竞速小车三维设计作品

本作品为面向实验室气动竞速项目开发的二氧化碳动力小车三维设计，全程采用SolidWorks完成全参数化建模，通过自顶向下的设计思路完成整车结构的协同搭建，确保各部件装配间隙符合实际加工与组装要求。建模阶段首先完成整车动力核心的二氧化碳气舱结构设计，精准匹配气嘴安装位、密封槽结构与排气通道尺寸，保证动力输出路径的顺畅性；随后完成车身主体的流线型轮廓构建，通过曲面放样、边界凸台等特征命令打造低风阻的楔形车身造型，车身侧面预留动力调节旋钮的安装沉孔，尾部设计有贴合气舱的固定卡槽，前端设置有轮轴安装的定位凸台，兼顾结构强度与轻量化设计需求。车轮部分采用独立装配体建模，轮毂通过旋转凸台、圆周阵列等命令完成辐条造型设计，搭配橡胶轮胎的包覆结构，轮轴与车身安装位之间预留标准转动间隙，确保车轮转动无卡滞。材质与渲染阶段，为车身主体赋予哑光黑硬质塑料材质，车身中部竞速装饰条分别赋予亮面红、亮面黄的烤漆材质，还原竞速车模的视觉冲击力；轮毂部分赋予抛光金属金材质，模拟金属机加工的亮面质感，轮胎赋予哑光黑橡胶材质，地面添加反光平面完成场景搭建，通过环境光源调整突出车身曲面的光影过渡，清晰呈现整车的结构层次与造型细节。设计过程中充分考虑二氧化碳动力小车的竞速需求，在保证结构强度的前提下尽可能缩减车身冗余重量，车身尾部的上翘造型既符合空气动力学减阻要求，也为二氧化碳气瓶的安装更换预留了充足操作空间，整车各部件均设置合理的装配倒角，避免锐边结构影响组装与使用安全，整体结构紧凑、造型动感，可直接用于3D打印加工制作实体竞速样车，也可作为气动小车设计的参考方案用于教学实验与项目竞赛。
