车间重载三层移动工具推车结构设计

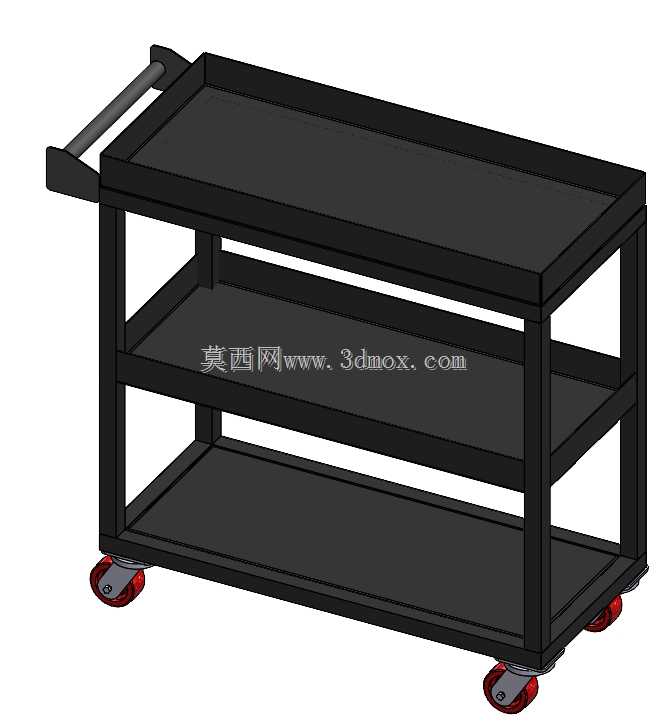

　　这款三层移动推车的设计初衷，是解决机加工车间、汽车维修工位、装配产线旁的重型工具与工件周转存放问题，额定承载能力达1吨，完全覆盖常规工位的物料转运、工具暂存需求。从结构布局来看，三层水平置物台采用等间距分层设计，每层置物台边缘做了凸起围边处理，避免放置的工具、零散零件、小型工件在推行过程中滑落，最上层台面高度适配成年人站立操作的取放高度，无需过度弯腰即可拿取常用工具，中间层可放置频次稍低的量具、工装附件，最下层适合存放重量较大的重型工件、备用工具组，降低整车重心，提升推行过程的稳定性。

　　推车的单侧端部设置了一体化推把，推把采用圆管弯折成型，握持高度经过人机工程校核，推行时手臂自然弯曲即可发力，无需刻意抬臂或俯身，推把表面未做额外包覆，金属本体的耐磨特性适配车间油污、金属碎屑的使用环境，长期使用不会出现包覆层脱落、粘黏油污难以清理的问题。车架主体采用矩形钢管焊接成型，立柱与每层置物台的框架连接处做了满焊处理，焊缝位置打磨平整后做整体喷塑处理，既保证连接强度，也能抵御车间常见的切削液、机油腐蚀，避免长期使用出现锈蚀掉漆的问题。

　　底部配置四个带刹车的万向脚轮，脚轮采用聚氨酯轮面，既具备足够的承重能力，推行时也不会刮伤车间环氧地坪，同时轮面的减震特性可以降低转运过程中工件受到的颠簸冲击，两个靠近推把位置的脚轮带刹车锁定结构，踩下刹车后推车可完全固定在工位旁，不会因为地面轻微倾斜或人员触碰出现滑移，满足定点作业时的稳定性要求。

　　从安装边界来看，这款推车的整体宽度控制在常规车间通道的通行要求范围内，可轻松通过0.8米宽的工位间隔通道，长度方向适配标准工位旁的预留放置空间，不会占用过多操作区域。设计过程中优先考虑了结构的冗余强度，每层置物台的底部都增设了横向加强筋，即使局部放置超过均布载荷的重型工件，也不会出现台面弯折变形的问题；车架的四个立柱做了等截面通长设计，从底部脚轮安装位一直延伸到最上层台面框架，载荷可以通过立柱直接传递到脚轮，避免层间连接位置出现应力集中。

　　在实际应用场景中，这类推车除了用于车间内的工具、工件转运，也可作为移动维修工位使用，在设备现场维修时，将拆卸工具、替换零件、检测量具分层放置在推车上，可随维修位置移动随时推移，无需反复往返工具柜取放物件，大幅提升现场作业效率；在装配产线旁，也可作为线边物料架使用，放置当前工位所需的装配零件、工装夹具，根据产线调整需求随时推移换位，相比固定置物架具备更强的灵活性。

　　设计阶段也充分考虑了制造工艺的可行性，所有管材均采用常规标准规格的矩形管与圆管，无需开模定制，下料、弯折、焊接工序均可通过常规机加工设备完成，喷塑处理也采用通用的金属表面处理工艺，量产时的制造成本可控；整车装配仅需将脚轮通过螺栓固定在车架底部的安装板上，无需复杂的组装工序，后期维护时如果脚轮出现磨损，可直接拆卸更换标准规格脚轮，无需对车架进行改造。

　　细节处理上，所有车架的外露棱边都做了倒钝处理，避免人员取放物件时被锋利边缘划伤；每层置物台的台面采用平整钢板铺设，表面无凸起焊点或凹陷，放置量具、精密零件时不会出现倾斜滑落，也方便日常清理台面的金属碎屑、油污，只需用抹布擦拭即可保持台面整洁。推把与车架的连接位置做了三角加强筋焊接，即使重载时用力推行，推把也不会出现弯折变形，连接位置的焊缝经过反复载荷校核，可承受长期推行的交变应力，不会出现焊缝开裂的问题。
