壁挂式快装卫浴毛巾挂架结构设计

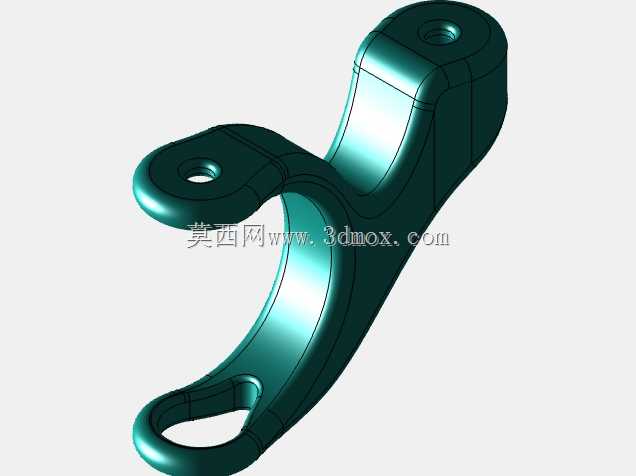

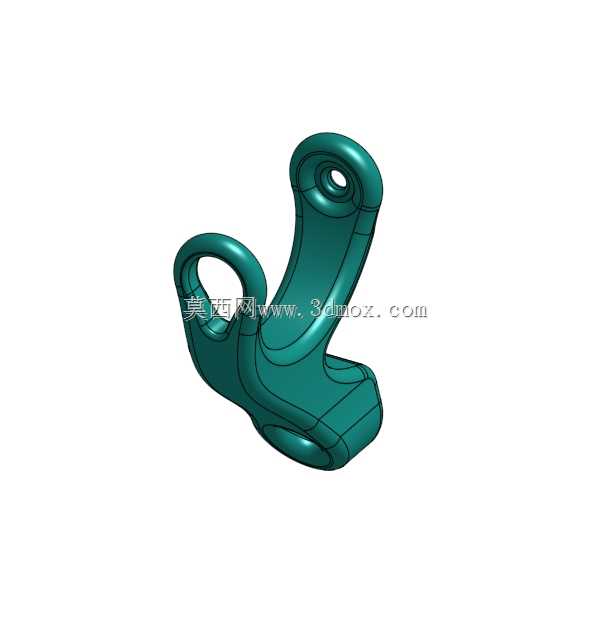

　　在民用卫浴空间的改造与小型五金件设计场景中，淋浴区周边的置物挂装需求一直是容易被忽略的细节点，常规吸盘式挂架长期处于高湿环境容易脱落，打孔式安装又需要额外工具，对瓷砖墙面造成不可逆损伤，这款拧入式壁挂毛巾挂架的设计，正是针对这类小户型卫浴、出租屋临时改造场景的实用化方案。从结构功能来看，该挂架采用一体化成型的流线型主体，上部设置带内凹弧面的挂接环，可直接承挂毛巾、浴球等轻质卫浴用品，下部的拧入段采用渐变收窄的楔式结构，表面做了防滑的棱面处理，无需额外膨胀螺丝或粘接胶，仅依靠手动旋拧的作用力，即可嵌入石膏墙、轻质砖墙甚至未贴砖的水泥基面，安装过程不需要电钻、螺丝刀等额外工具，单人即可在数十秒内完成固定。

　　设计思路上，整体没有多余的拼接零件，所有功能结构都整合在单一主体上，避免了装配式挂架常见的连接件锈蚀、松动脱落问题，主体曲面做了大圆角过渡处理，没有尖锐棱角，在淋浴区这类人员活动频繁、容易发生磕碰的区域，能有效降低磕碰受伤的风险。挂架的安装边界需要结合墙面材质确认，针对硬度较低的轻质隔墙，拧入深度控制在15-20mm即可获得足够的握持力，针对瓷砖墙面则需要预先开直径3mm左右的导向孔，避免拧入过程中造成瓷砖开裂，挂架突出墙面的距离控制在60mm左右，既可以保证毛巾悬挂后与墙面留有足够的通风间隙，避免毛巾长期贴墙滋生霉菌，又不会过度突出占用淋浴区的通行空间，即使是宽度仅800mm的小型淋浴间，安装后也不会对人员进出造成阻碍。

　　从受力特性来看，挂架的受力路径经过了优化，挂接毛巾产生的下拉力会顺着主体的曲面结构传导至下部的拧入段，分散到墙面的接触面上，常规使用场景下可承载单条湿毛巾的重量，不会出现根部断裂的问题。主体表面做了光滑的曲面处理，没有卫生死角，日常清洁时仅需用抹布擦拭即可去除表面的水渍与皂垢，不会像镂空结构的金属挂架那样容易积存污垢。针对不同的使用场景，该挂架除了在卫浴间悬挂毛巾外，也可在厨房区域悬挂擦手巾、小型厨具，或是在玄关区域悬挂钥匙、口罩等轻质随身物品，适配多种墙面安装条件，不需要复杂的安装工序，相比传统五金挂架的适配性更强。

　　在结构建模过程中，需要重点关注拧入段的锥度参数，锥度过大会导致拧入阻力过高，手动安装费力，锥度过小则会导致握持力不足，承重后容易松动脱落，挂接环的内径需要控制在35mm左右，既可以方便毛巾穿过挂接，又不会因为开口过大导致毛巾轻易滑落，主体的壁厚需要保持均匀，避免一体化成型过程中出现缩痕、应力集中的问题，尤其是挂接环与拧入段的衔接位置，需要做圆弧过渡强化，避免长期承重后出现疲劳断裂。实际安装时需要注意，安装位置要避开墙内预埋的水管与电线管线，拧入过程中如果遇到明显阻力突增的情况，需要停止拧入更换位置，避免破坏墙内的隐蔽管线，挂架安装完成后可以先施加一定的下拉力测试固定强度，确认无松动后再正常使用。
