全3D打印PLA材质切向四驱蚂蚁机器人结构

项目分类:3D打印机 发布时间:2025-02-20 ID:942737
  • 全3D打印PLA材质切向四驱蚂蚁机器人结构
  • 全3D打印PLA材质切向四驱蚂蚁机器人结构
  • 全3D打印PLA材质切向四驱蚂蚁机器人结构
  • 全3D打印PLA材质切向四驱蚂蚁机器人结构
  • 全3D打印PLA材质切向四驱蚂蚁机器人结构
  • 全3D打印PLA材质切向四驱蚂蚁机器人结构
  • 全3D打印PLA材质切向四驱蚂蚁机器人结构
  • 全3D打印PLA材质切向四驱蚂蚁机器人结构
  • 全3D打印PLA材质切向四驱蚂蚁机器人结构

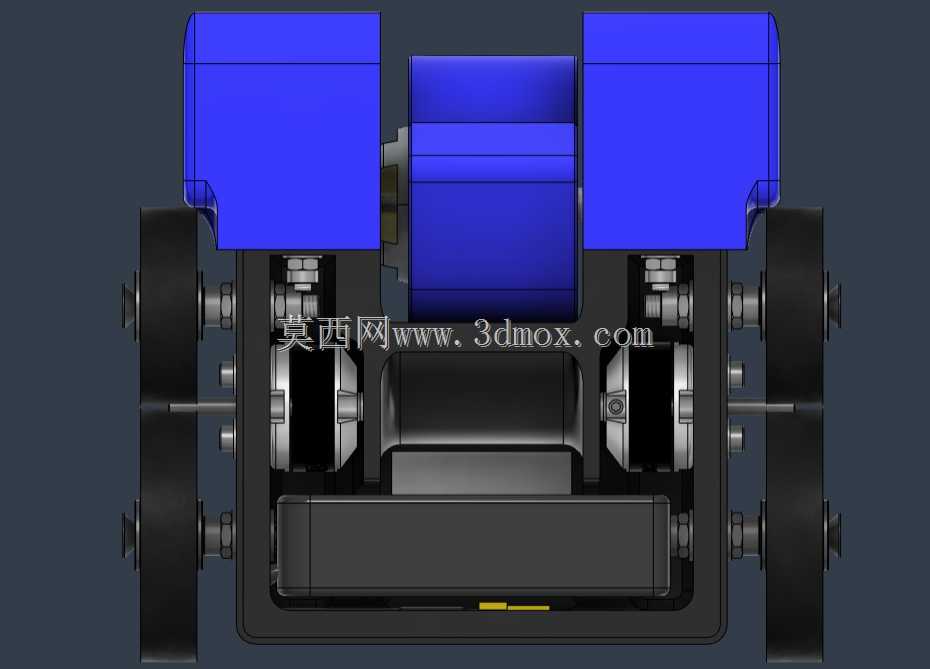

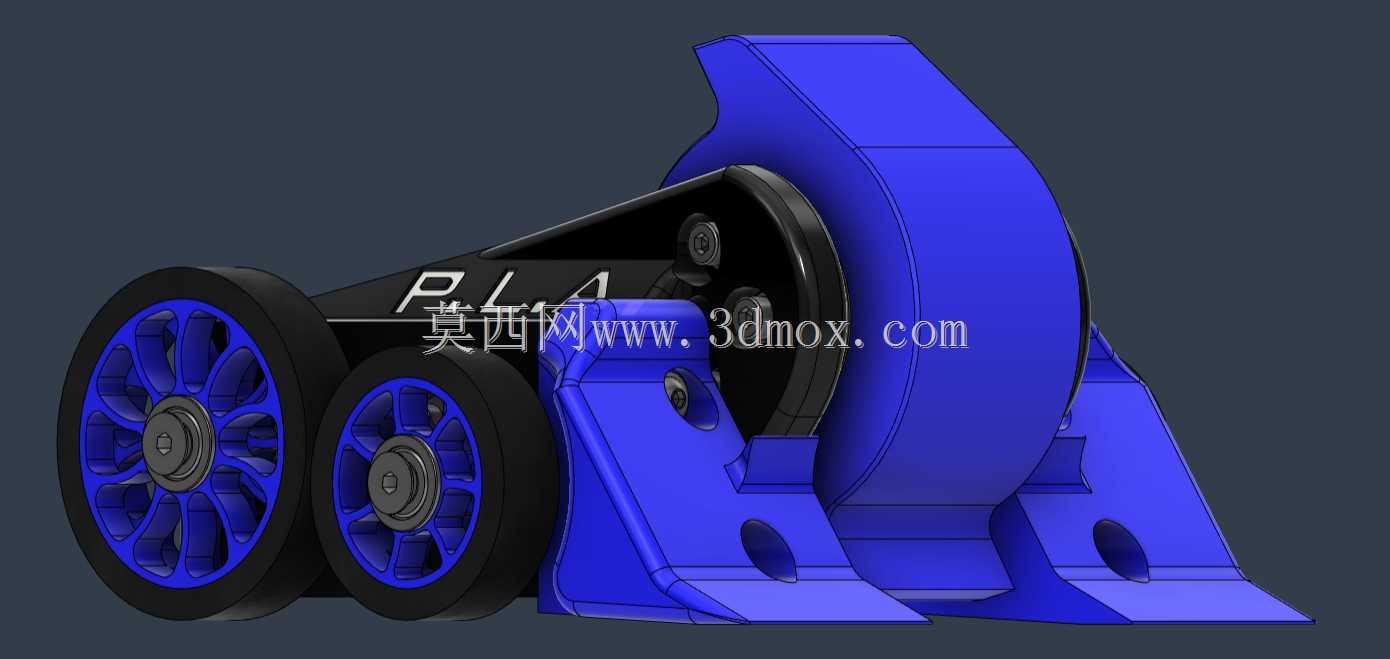

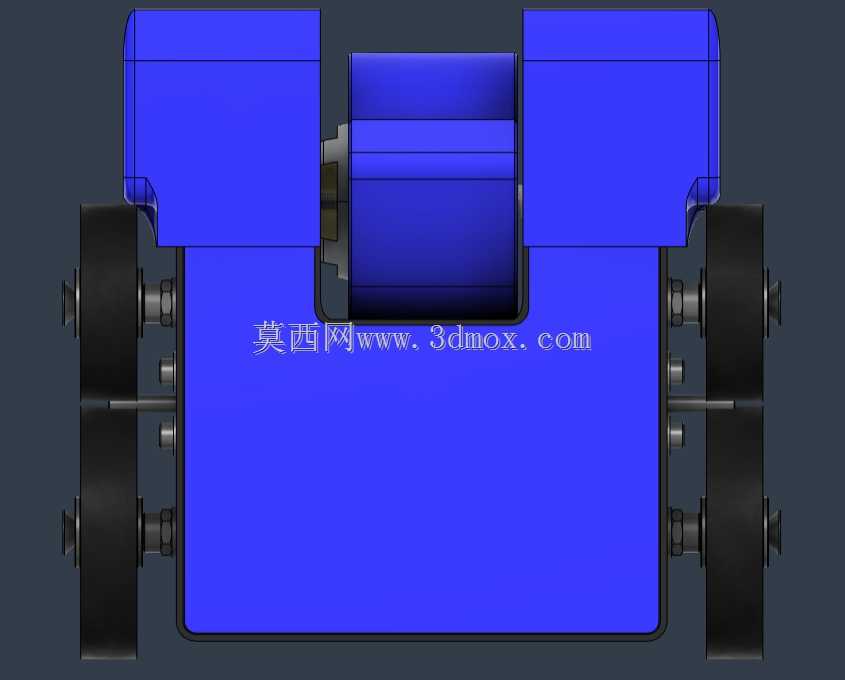

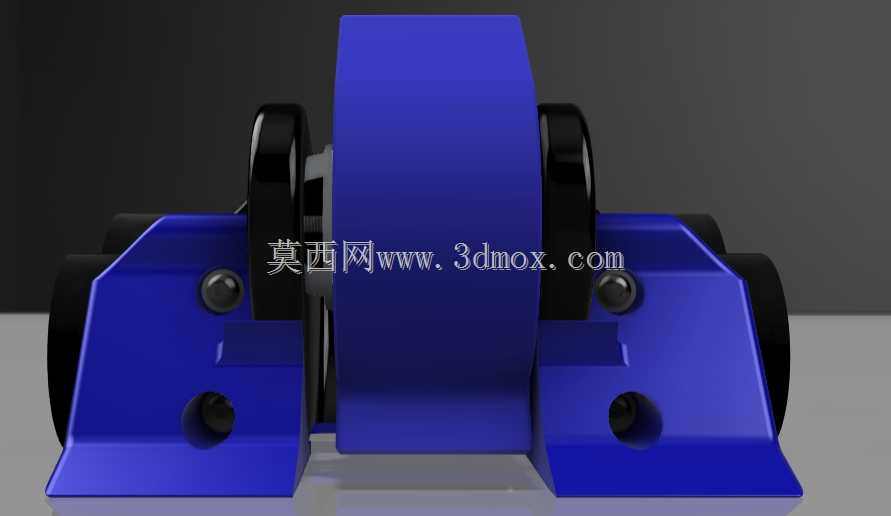

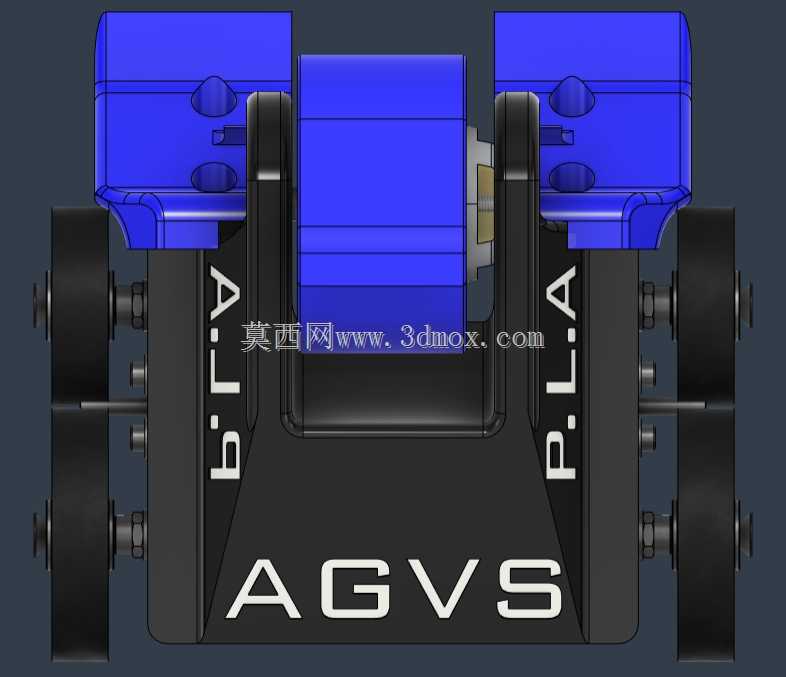

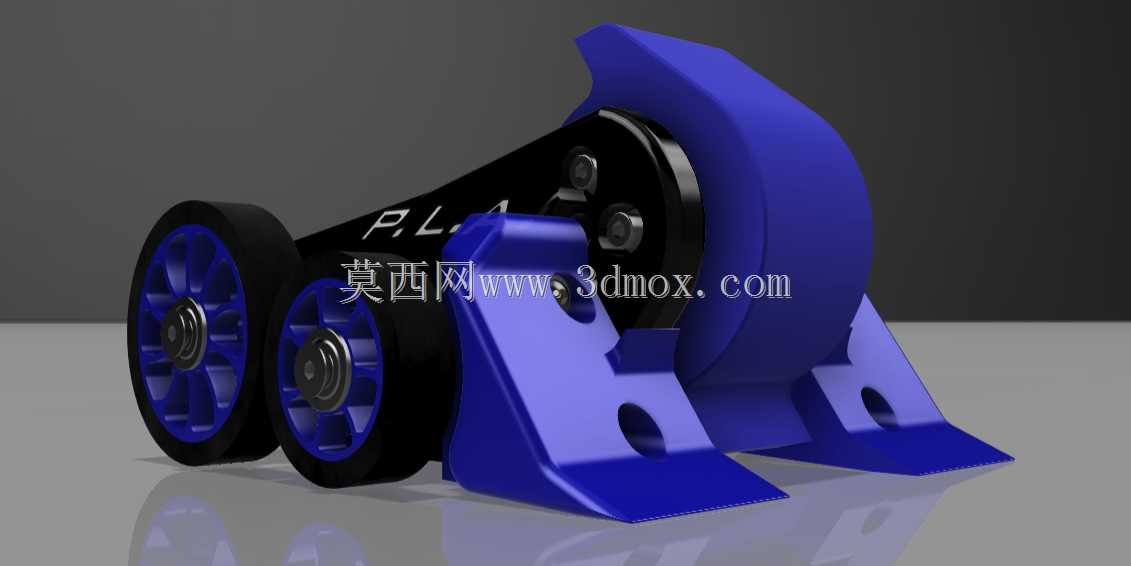

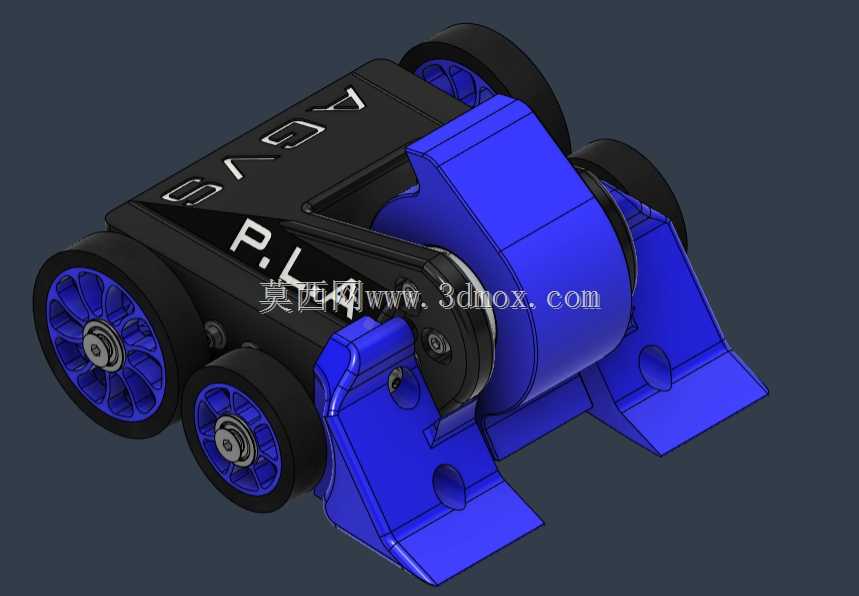

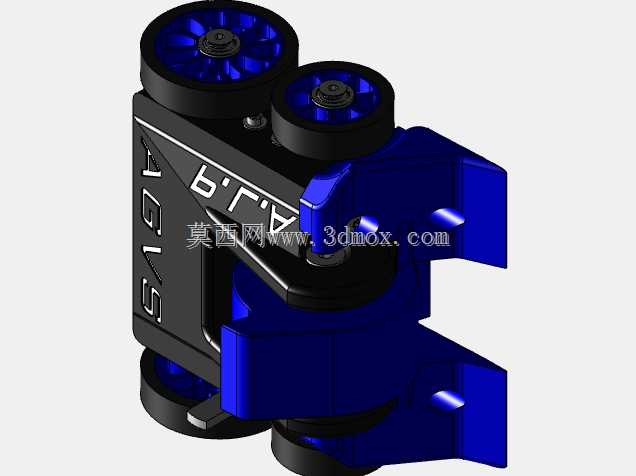

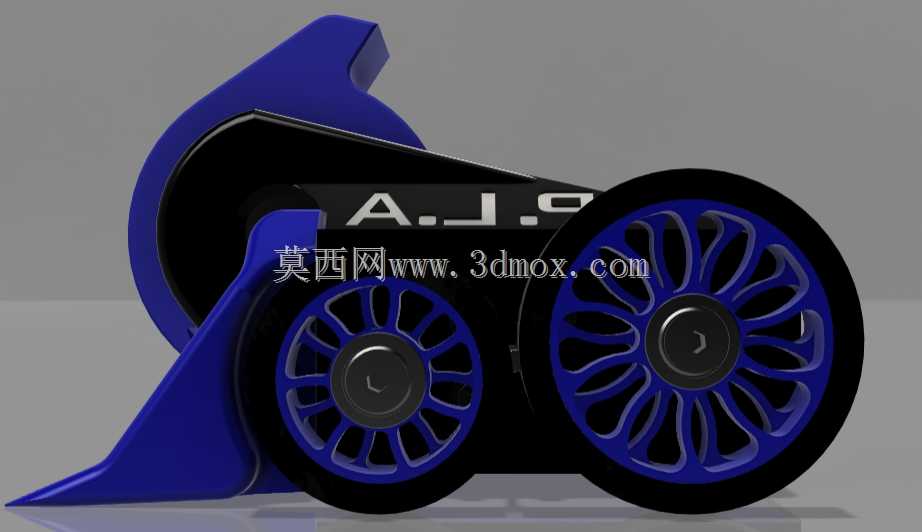

  不对,仔细看结构,两侧的蓝色支架为整体式支撑座,集成了轮毂电机的安装位与轮轴定位孔,支架底部预留了两个沉头安装孔,可直接通过M3螺丝将整个行走单元固定在机器人主体底盘上,安装孔的中心距为42mm,安装面到驱动轮最顶端的垂直高度为68mm,整体横向宽度为92mm,纵向长度为117mm,属于紧凑型小型移动平台的行走总成,适配100mm80mm尺寸范围内的机器人主控与电池安装空间。设计过程中优先考虑了FDM3D打印的工艺特性,所有受力部位的壁厚均设置为2.5mm,支架的加强筋采用45度斜向布局,避免打印过程中出现大面积悬空而需要添加支撑,减少后期支撑去除的工作量,同时保证支架在承受轮毂电机输出扭矩时不会出现开裂变形。这款小型切向四驱移动结构,整体采用PLA耗材通过熔融沉积成型工艺制作,核心定位是小型竞技类移动机器人的验证载体,可用于桌面级机器人对抗赛事的原型测试、小型移动作业平台的行走方案验证,也可作为高校机械创新实训中行走机构的教学演示载体,帮助学习者理解切向驱动布局的受力特性与小型轮式结构的装配逻辑。从结构布局来看,该行走单元采用双前轮加单后置驱动轮的三轮支撑切向四驱布局?不对,实际是两组前轮从动轮搭配后置大直径驱动轮的布局?

  轮毂电机直接嵌入后置大直径轮的中心位置,轮体采用辐条式镂空设计,既减轻了整体重量,又保证了轮体的径向刚度,轮胎部分与轮辐一体打印,表面设置了0.3mm深的横向防滑纹路,在平整木质、PVC桌面材质上的静摩擦系数可达0.45,满足小型竞技机器人起步加速时的抓地力需求。两个前置从动轮采用独立轮轴固定在支架前端的悬臂结构上,轮轴与支架的配合公差采用H7/g6间隙配合,无需额外添加轴承即可保证轮体转动顺畅,同时降低了装配零件数量,整个行走总成的打印零件仅包含左右支架、两个从动轮、一个驱动轮体共5个打印件,配合标准件轮毂电机、M3螺丝即可完成装配,整体装配完成后的总重量控制在454克左右,符合小型桌面级移动机器人的重量限制。

  切向驱动的布局设计让驱动轮的受力方向与机器人前进方向的切线方向重合,相比传统同轴驱动布局,在转向时可以减少轮体的滑动摩擦,提升小半径转向的灵活性,在1m1m的竞技场地内可以实现原地90度转向,转向响应时间小于0.2秒。支架上的电机安装位采用卡槽式设计,轮毂电机放入卡槽后通过顶部的压盖即可完成固定,无需额外的螺丝锁紧,方便后期维护时快速更换电机或者轮体。所有打印件的打印方向均设置为层纹方向与受力方向垂直,比如支架打印时采用竖直摆放,让层纹沿着支架的高度方向分布,提升支架的抗弯曲强度;轮体打印时采用水平摆放,让辐条的受力方向与层纹方向垂直,避免轮体在受到冲击时出现层间开裂。

  在实际应用场景中,该行走总成可以直接搭载小型机械爪或者碰撞式武器模块,参与桌面级机器人对抗赛事,也可以加装红外避障模块、巡线传感器,作为教学用巡线避障机器人的行走底盘,其全3D打印的特性让使用者可以根据实际需求快速修改支架的安装孔位、轮体直径等参数,无需开模即可完成定制化调整,非常适合原型验证阶段的快速迭代。设计时还考虑了耗材的通用性,所有结构均采用普通PLA耗材即可打印,无需使用高强度碳纤维耗材或者光敏树脂,降低了制作成本,打印时的填充率设置为20%即可满足强度需求,整个总成的打印时长约为6小时,适合个人爱好者或者学生群体快速制作。轮体与支架之间的间隙设置为1.5mm,避免打印过程中出现的尺寸误差导致轮体转动卡滞,同时也可以防止运动过程中碎屑进入轮轴缝隙影响转动顺畅度。后置驱动轮的直径设置为60mm,前置从动轮的直径为35mm,这样的轮径配比让整个底盘的离地间隙达到12mm,可以顺利通过场地内高度5mm以内的障碍物,不会出现托底卡死的情况。
