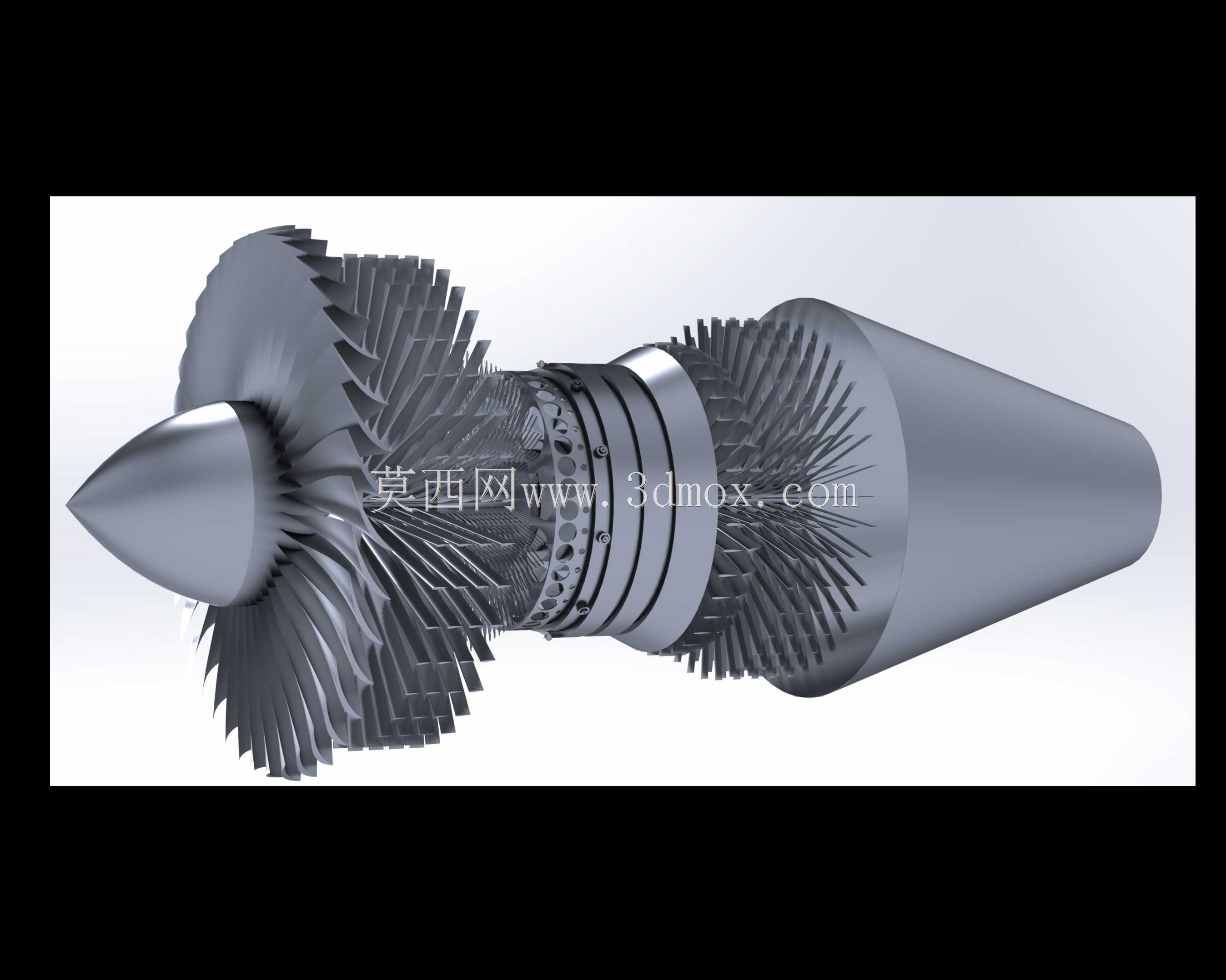

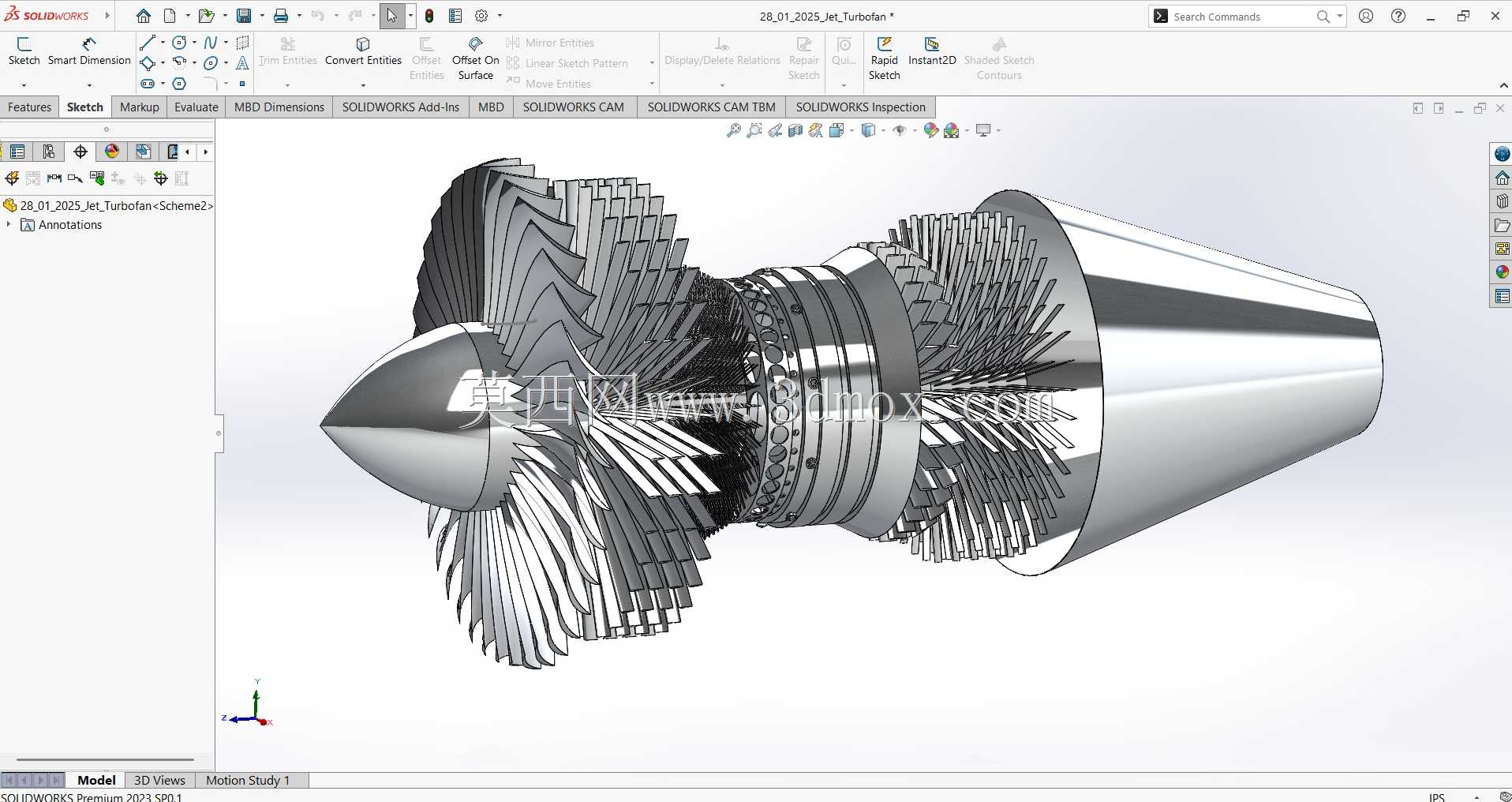

CF6-80C2航空喷气涡轮发动机结构

　　在民用干线客机与军用特种机型的动力选型场景中，大涵道比涡轮风扇发动机的结构可靠性直接决定了整机的飞行安全边界与运营经济性，本次呈现的CF6-80C2衍生型动力单元结构，覆盖了从进气整流段到排气喷口的全流道核心部件，能够为航空动力结构研发、教学演示、逆向设计参考提供完整的三维结构参照。从实际装机应用来看，该型动力单元既可以适配宽体民用客机的翼下吊装需求，其改进改型也可用于军用特种飞机的动力配置，不同装机场景下的安装边界需要匹配对应的吊挂接口、管路排布空间与维护预留通道，建模过程中完整还原了各部件的相对装配位置，能够直观呈现不同工况下的部件运动干涉边界。

　　从结构组成来看，该动力单元包含了进气整流锥、风扇主叶片组、低压压气机级组、高压压气机级组、环形燃烧室、高压涡轮级组、低压涡轮级组、排气尾锥等核心部件，每一级叶片的叶型扭转角度、叶根安装榫头结构、轮盘的辐板厚度都按照实际工程比例还原，其中压气机段的叶片逐级缩小流道截面，实现进气的逐级增压，燃烧室段的火焰筒、燃油喷嘴布局匹配高压压气机的出口气流参数，保证燃油与高压空气的充分混合燃烧，涡轮段的叶片通过高温合金材料适配燃烧室出口的高温燃气冲刷，高低压涡轮分别通过同轴结构驱动对应的压气机与风扇段，实现整个热力循环的功率传递。

　　设计思路上，该结构还原遵循了航空发动机实际的模块化设计逻辑，将整个动力单元划分为风扇模块、核心机模块、低压涡轮模块、排气模块四个独立装配单元，每个模块的连接法兰、安装边、螺栓孔位都做了对应呈现，能够直观展示实际装配过程中的工艺分离面，方便结构设计人员理解不同模块的拆分逻辑与维护可达性设计。材料应用层面，不同部件的材质选择匹配实际工况：风扇段与低压压气机段采用铝合金材质降低整体重量，高压压气机后段与涡轮段采用高温合金材质耐受高温燃气，燃烧室部件采用隔热涂层与高温合金复合结构，这些材质对应的结构特征在模型中通过不同的结构细节做了区分，比如涡轮叶片的内部冷却通道预留、轮盘的减重孔设计都有体现。

　　从安装边界来看，该动力单元的进气道直径、核心机外径、整机长度、吊挂安装节的位置都按照实际装机尺寸比例还原，能够为翼下吊挂布局的结构干涉检查、短舱包覆设计提供参考，维护场景下的风扇机匣开口位置、核心机检查口盖位置也做了对应呈现，方便地勤维护场景的模拟与培训。在实际工程应用中，这类高精度的发动机结构模型既可以用于航空院校的发动机结构教学，帮助学员直观理解涡扇发动机的气流路径与功率传递逻辑，也可以用于航空装备研发阶段的布局验证，检查动力单元与机翼、机身结构的装配干涉，还可以用于航空科普场景的展示，让非专业人群直观了解航空发动机的内部构造。

　　需要注意的是，该结构模型重点呈现的是各部件的几何形态与装配关系，对于实际发动机中的管路、线束、附件机匣等附属部件做了适度简化，突出核心流道与转子、静子的结构特征，方便使用者快速抓住大涵道比涡扇发动机的核心结构逻辑，避免过多附属细节干扰对核心工作原理的理解。在叶片结构的还原上，重点体现了风扇叶片的大展弦比设计、压气机叶片的小展弦比逐级增压设计、涡轮叶片的带冠气冷设计，这些细节都是不同功能段叶片的典型设计特征，能够帮助结构设计人员理解不同工况下叶片的设计逻辑，比如风扇叶片需要兼顾大流量进气与抗外物损伤能力，所以叶片尺寸更大、前缘厚度更大，涡轮叶片需要耐受高温同时提取燃气功率，所以采用带冠结构减少叶尖漏气，内部设置冷却通道降低叶片实际工作温度。
