重型叉车驾驶室及前部属具结构设计

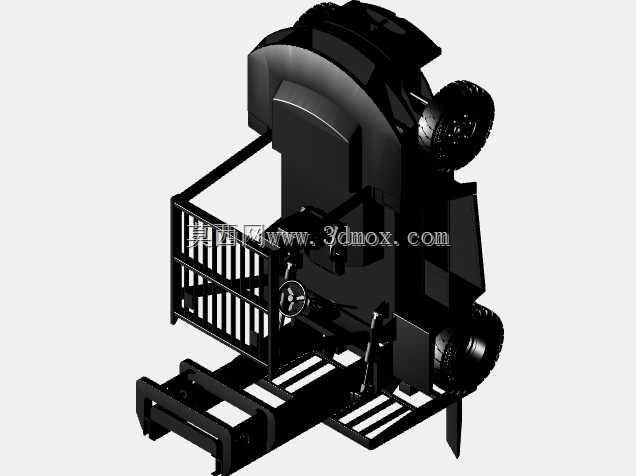

　　本次呈现的结构方案针对大吨位内燃叉车的上车操作单元与前部作业承载结构做了完整的三维参数化搭建，从实际厂区重载转运的工况出发，首先考虑的是窄通道堆垛、重型货件装卸场景下的结构可靠性，区别于普通轻量型搬运设备，该结构在设计阶段就把抗扭、抗冲击性能放在首位。先看驾驶室部分，整体采用半包围框架式结构，顶部做了加强筋冲压成型的防护顶，避免厂区高空坠物对操作人员造成伤害，框架立柱选用矩形冷弯空心型钢拼焊，截面尺寸经过载荷校核，在发生侧倾时能满足ROPS防滚架的强度要求，不会出现瞬时溃缩。

　　驾驶室前部设置了格栅式防护栏，栏条间距控制在80mm以内，既不会遮挡操作人员观察货叉作业的视线，又能阻挡作业过程中飞溅的碎屑、意外窜动的货物撞击操作区域，防护栏下部预留了仪表台、操纵杆的安装空位，所有安装孔位都做了凸台加强，避免长期操纵震动导致连接孔滑牙。前部的属具安装架采用整体式焊接叉架结构，挂装槽的尺寸适配标准三级全自由门架的安装接口，叉架的上下横梁都做了变截面设计，中部受力集中区域板厚加厚4mm，两端与滚轮连接的位置做了镗孔加工，保证滚轮装配后同轴度误差控制在0.2mm以内，减少门架升降过程中的卡滞问题。行走部分的轮胎选用大花纹深沟槽的工业实心胎，轮辋采用对开式夹紧结构，适配厂区不平整路面、碎石路面的通行需求，前后轮的安装轮距经过反复调整，在保证转弯半径尽可能小的前提下，提升整车满载状态下的横向稳定性，避免转向时侧翻风险。车架部分的纵梁采用槽型钢拼焊结构，横梁采用贯穿式连接，所有焊缝都做了连续角焊设计，在油箱、液压泵站的安装位置预留了减震垫安装座，减少动力单元运行时的震动传递到驾驶室，降低操作人员的长时间作业疲劳。

　　设计过程中还考虑了后期维护的便利性，驾驶室侧面预留了足够的开门空间，发动机舱的覆盖件采用快拆式螺栓连接，日常检修机油滤芯、液压管路时不需要拆解大面积结构，前部叉架的货叉挂点做了可调节设计，可根据不同规格货叉的安装需求调整挂点间距，适配不同尺寸托盘的搬运需求。安装边界方面，整个上车结构与底盘的连接采用8点式螺栓固定，每个连接点都设置了定位销孔，总装时可以快速定位，不需要反复调整位置，整体结构的宽度控制在1800mm以内，适配2.2米宽的厂区通道通行需求，驾驶室顶部高度控制在2400mm，满足常规厂房门、集装箱入口的通行高度要求，不会出现超高无法进入作业区域的问题。

　　结构上还预留了灯具、后视镜、雨刮器的安装接口，所有电气线路的走线路径都在框架内部预留了穿线孔，避免线路外露被货物剐蹭破损，液压管路的布置沿着车架纵梁内侧排布，每隔300mm设置一个管夹固定，减少管路震动产生的磨损，延长液压系统的使用寿命。针对重载作业时的受力变形问题，在叉架与车架连接的倾斜油缸安装座位置做了双层板加强，倾斜油缸的铰接点位置经过运动仿真校核，在门架前倾6度、后倾12度的全行程范围内，不会出现结构干涉，油缸推力的传递路径直接作用在纵梁受力核心区，不会出现局部应力集中导致的焊缝开裂问题。
