工业料斗式螺旋给料袋装充填设备结构

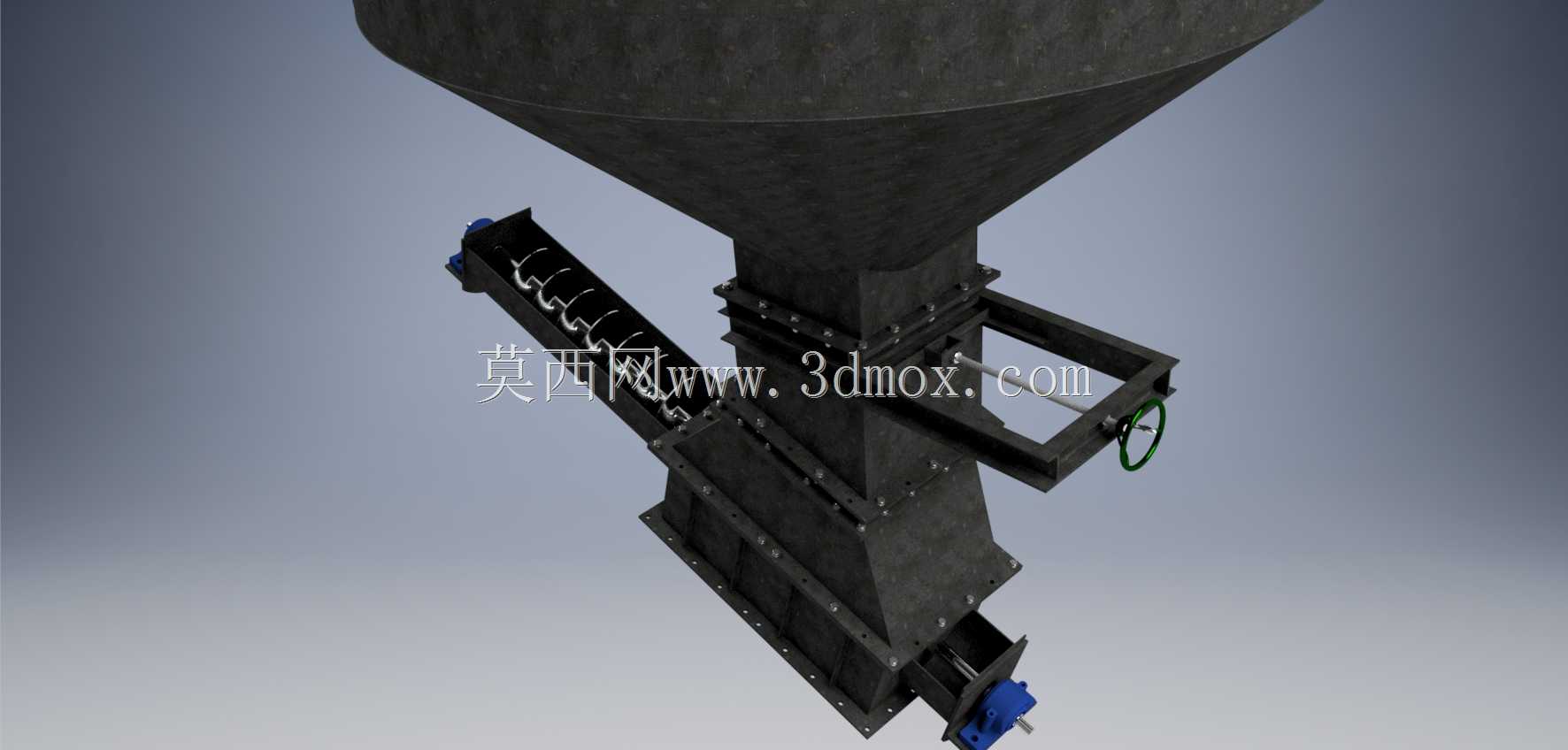

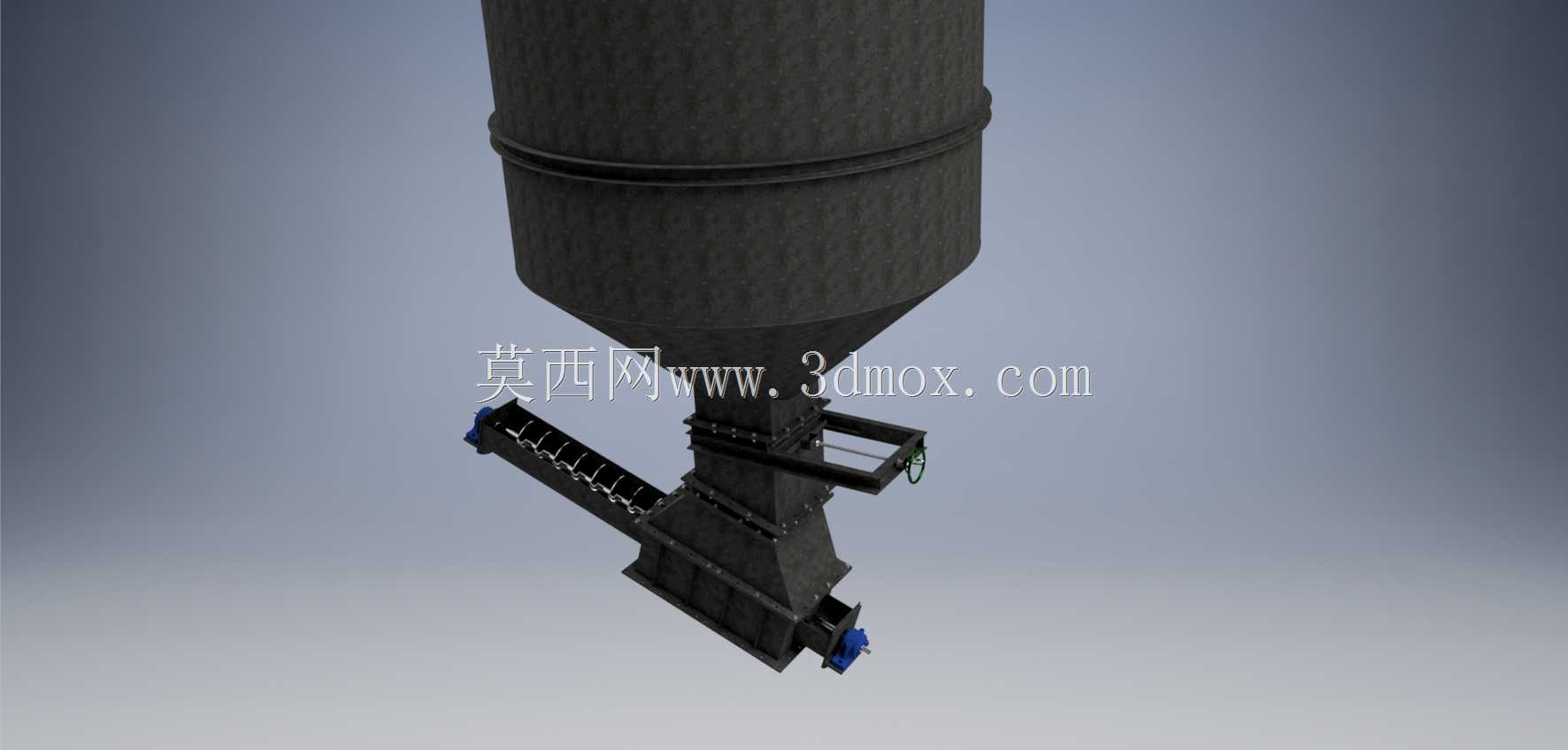

　　该设备主要面向散状粉料、颗粒料的袋装充填作业场景，常见于粮食加工、建材粉料分装、化工颗粒包装、饲料生产等产线的末端装袋工位，可衔接上游储料仓完成物料的定量给料与装袋衔接，替代人工接料、控料的低效作业模式，减少散料输送过程中的扬尘外溢问题。从结构布局来看，设备上部采用锥角渐变的方锥料斗设计，料斗壁面倾斜角度经过物料安息角校核，可避免流动性一般的粉料在斗壁结拱、架桥，保证物料依靠自重持续向下方给料机构喂料，料斗上下端均设置法兰连接边，上端可通过快装卡箍或螺栓对接上游储料出料口，下端直接与下方的给料腔体密封连接，减少物料泄漏点。

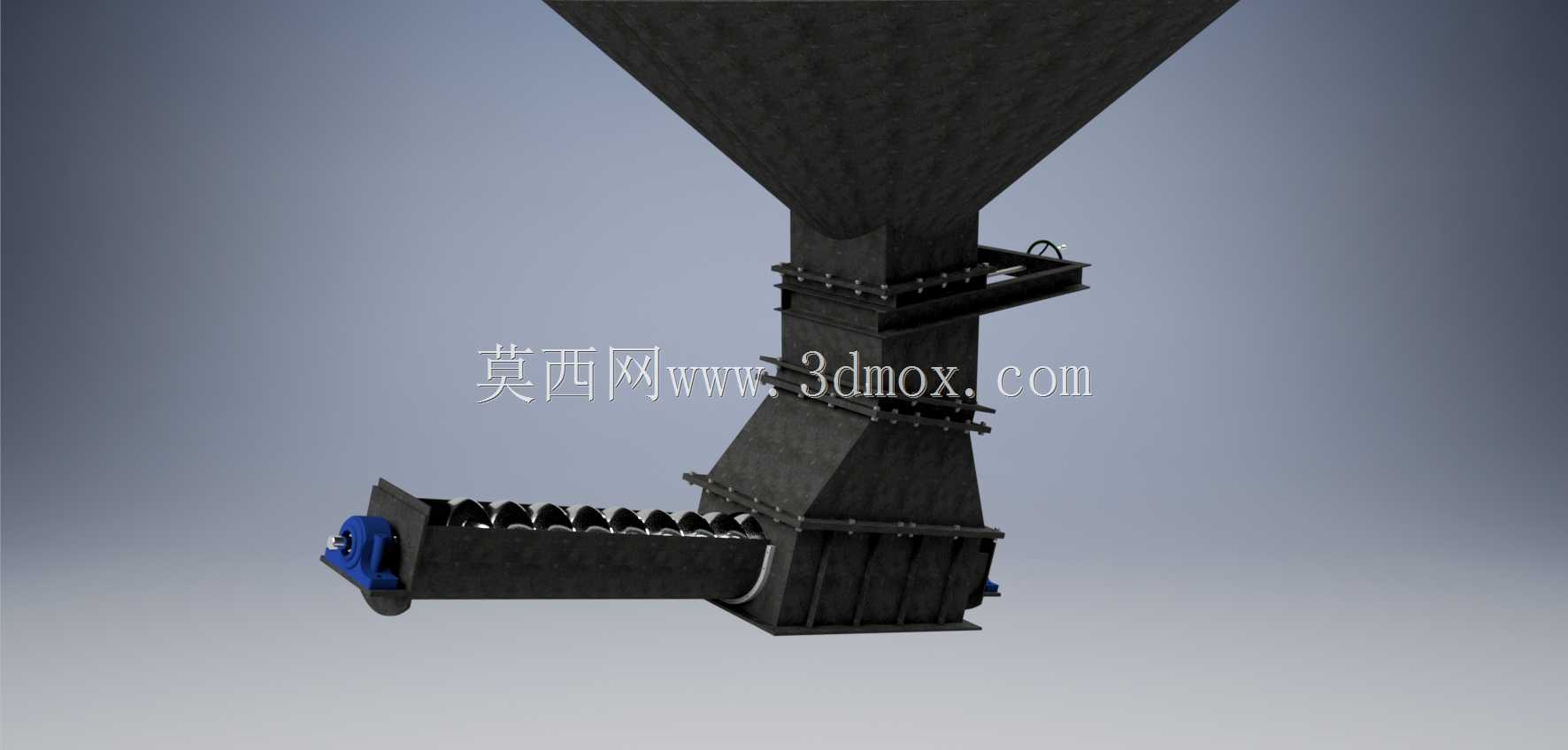

　　下部给料单元采用螺旋输送结构，螺旋轴沿水平方向布置在封闭的输送腔体内，腔体截面为方形结构，外侧通过加强筋板与料斗段焊接固定，提升整体结构刚性，避免满载作业时腔体出现形变偏移。螺旋轴的驱动端设置在腔体尾部，配套的传动组件与手轮调节机构布置在腔体侧方，手轮结构可用于手动调节给料开度、检修时盘车转动螺旋轴，方便清理腔体内残留物料，也可在调试阶段手动验证螺旋转动顺畅度，排查卡料风险。螺旋输送腔体的出料端设置在前端下部，出料口尺寸适配常规编织袋、纸袋的套袋操作，作业时操作人员可将袋口套在出料口位置，通过螺旋的匀速转动将物料定量推送至袋内，给料过程中封闭腔体可避免粉料飞扬，改善作业工位的环境。

　　从安装边界来看，设备整体为立式落地安装结构，底部预留的安装孔位可适配槽钢支架或混凝土基础的固定安装，整体安装高度可根据配套接料输送带的高度做适配调整，料斗上部的进料口中心与下部出料口的水平偏移量经过校核，保证物料下落过程中不会出现偏载堵料，螺旋轴的安装同轴度公差控制在合理范围，避免转动过程中出现叶片刮蹭腔壁的问题。设计过程中针对不同物料的流动性差异，螺旋叶片的螺距、叶片与腔壁的间隙做了针对性匹配，对于流动性较好的颗粒料，间隙控制在较小范围减少漏料，对于易粘结的粉料，适当放大间隙避免物料粘结挤塞，同时料斗下部设置的检修插板结构，可在不停上游供料的情况下关闭料斗出料口，方便下方螺旋段的检修、清理作业，无需清空上部料斗内的存料，减少运维工作量。

　　设备的结构件多采用板材折弯、焊接成型，外部的连接螺栓均采用标准紧固件，易磨损的螺旋叶片边缘可做耐磨处理，提升长期作业的使用寿命，整体结构无复杂异形曲面，加工制造难度低，常规机加工、钣金焊接车间即可完成生产制造，三维建模过程中对所有连接位置的干涉做了校核，保证装配过程中各部件无装配冲突，转动件的运动行程内无结构遮挡，手轮操作的转动半径预留了足够的操作空间，操作人员站在出料口侧方即可完成开度调节、套袋操作，操作工位的人机尺寸符合常规作业的操作范围，无需过度探身即可完成全部操作动作。
