丰田海拉克斯皮卡改装托盘式货厢结构

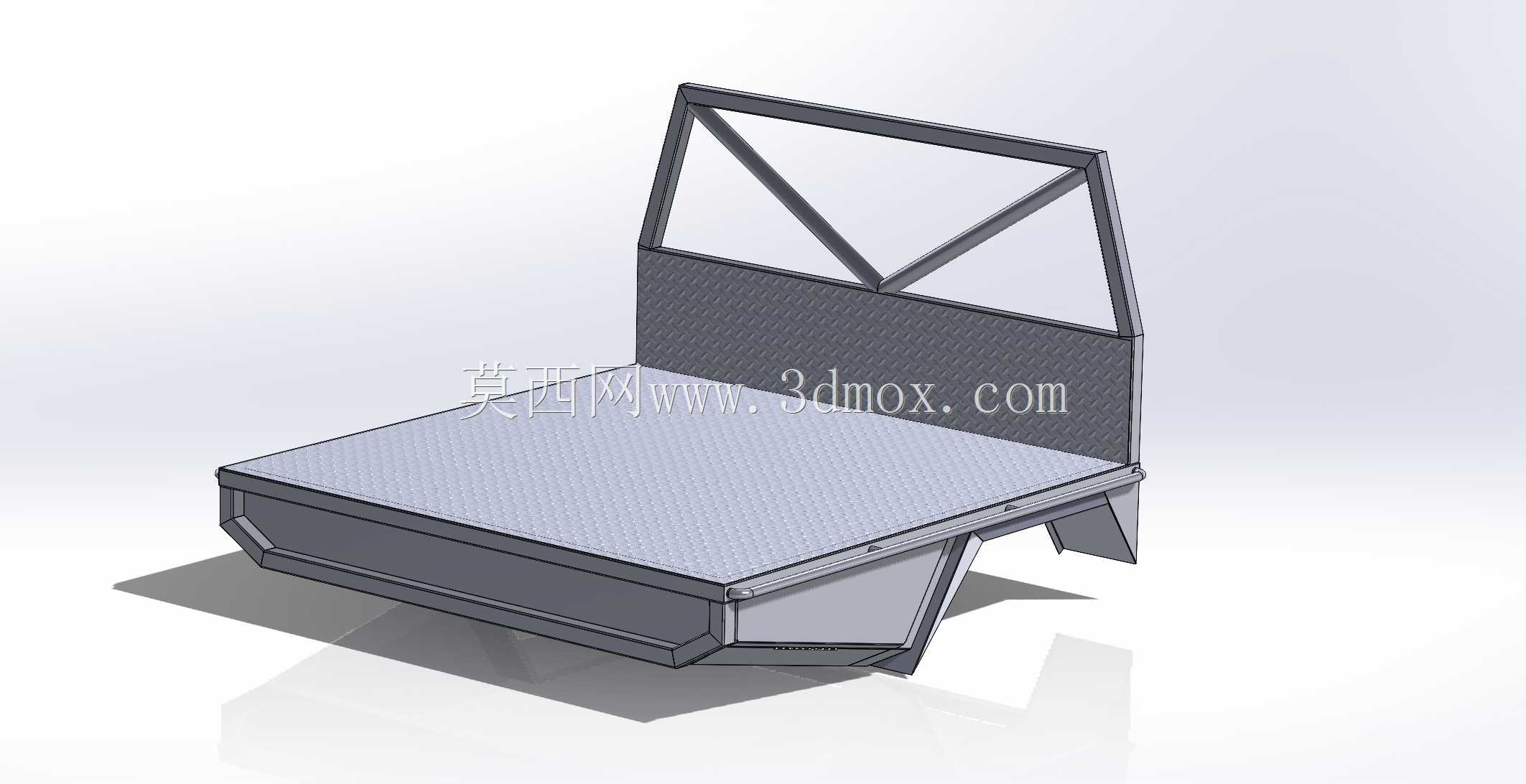

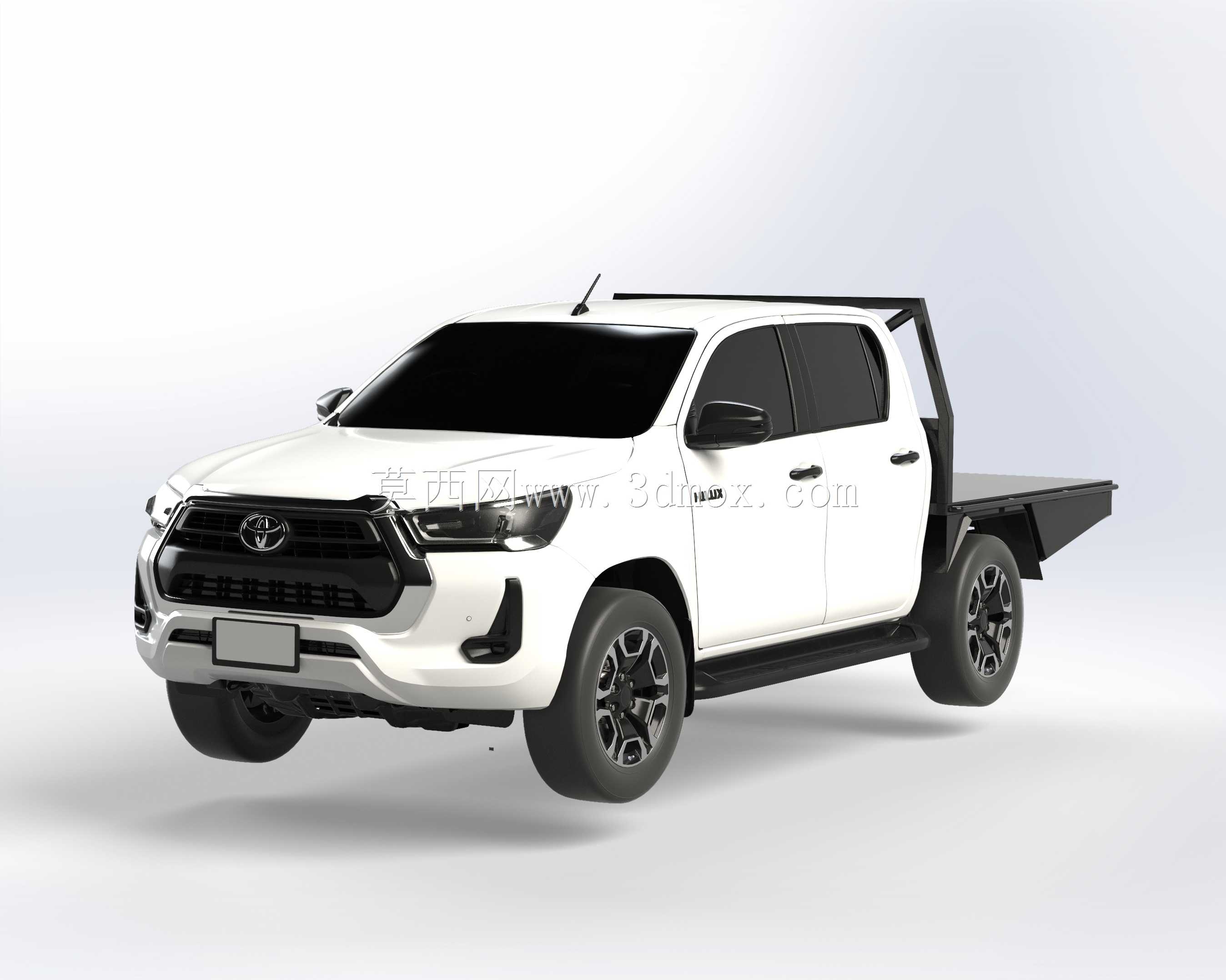

　　该结构针对丰田海拉克斯双排座舱皮卡的后货厢改装需求设计，替换原厂封闭式货厢为平板托盘结构，适配户外作业、农牧场载运、工程工具转运等多场景使用需求。设计阶段优先考量原车底盘的安装点位匹配，托盘主承载梁完全对齐原车底盘纵梁的预留安装孔位，无需对底盘结构进行打孔、焊接等破坏性改装，安装时可通过原厂螺栓直接固定，降低改装施工的难度与结构损伤风险。托盘台面采用防滑花纹钢板拼接设计，台面边缘设置可快拆的捆绑锚点，单锚点额定承载拉力不低于800kg，可满足不规则大件货物、工程工具箱、户外作业装备的固定需求，避免非铺装路面行驶时货物移位。

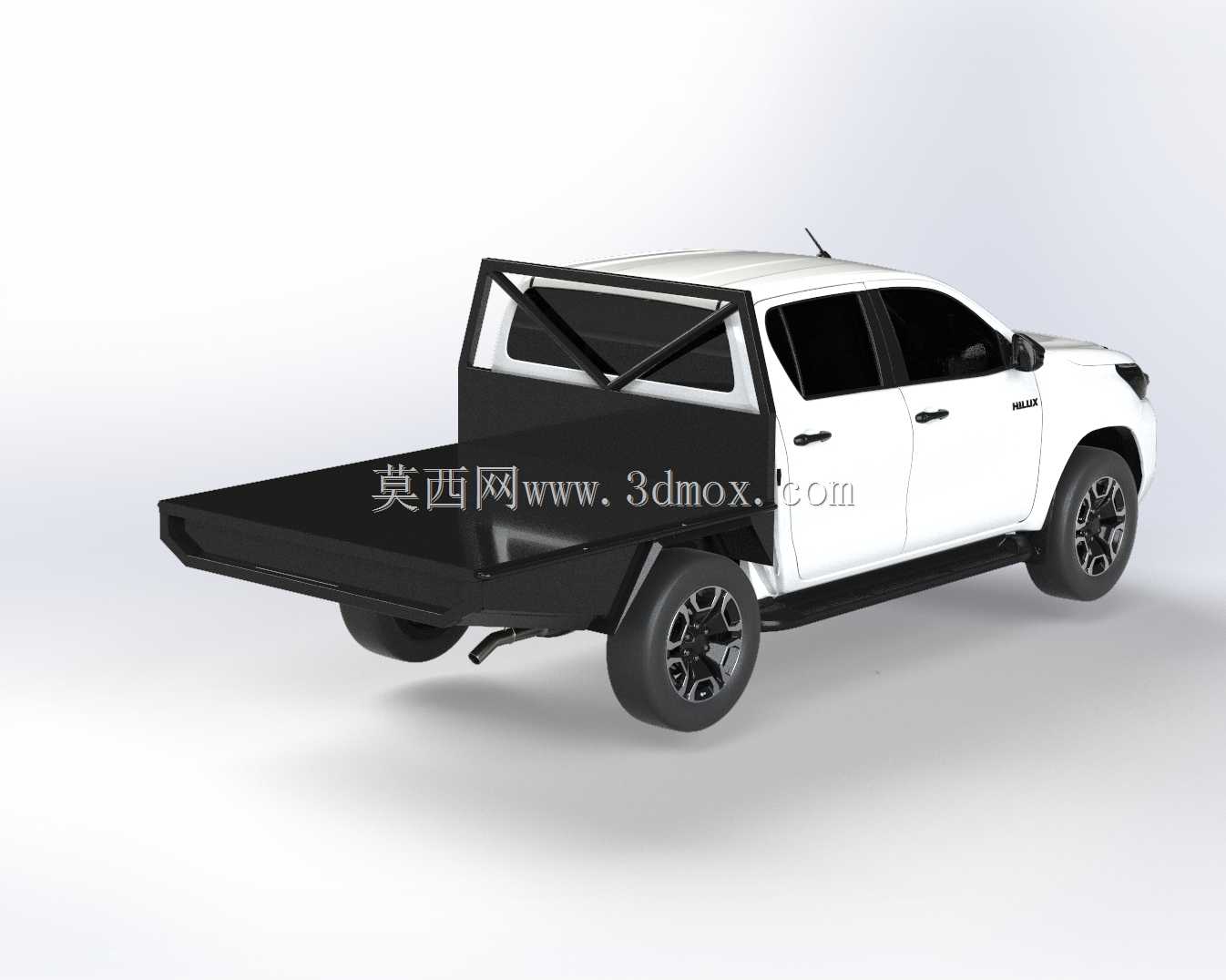

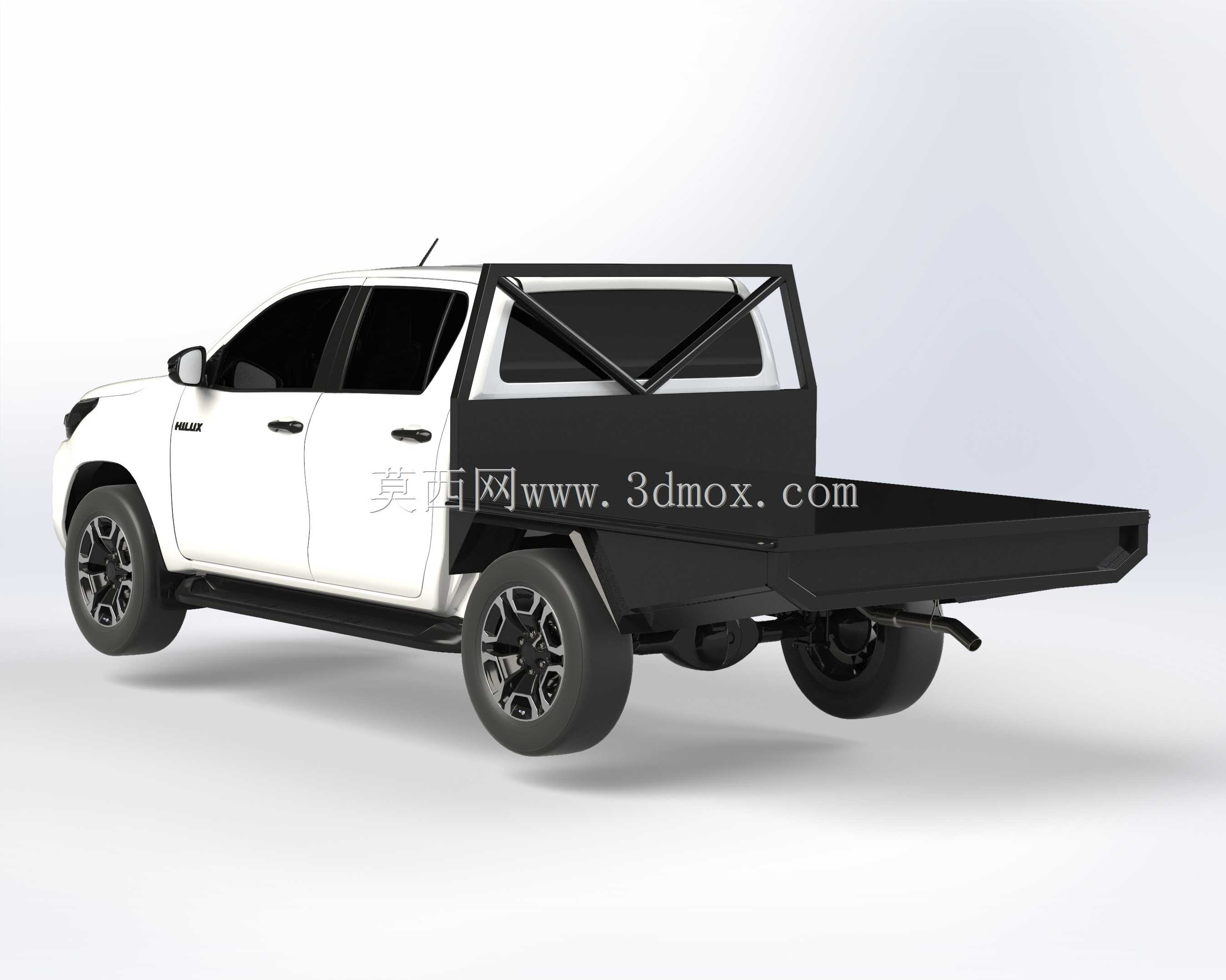

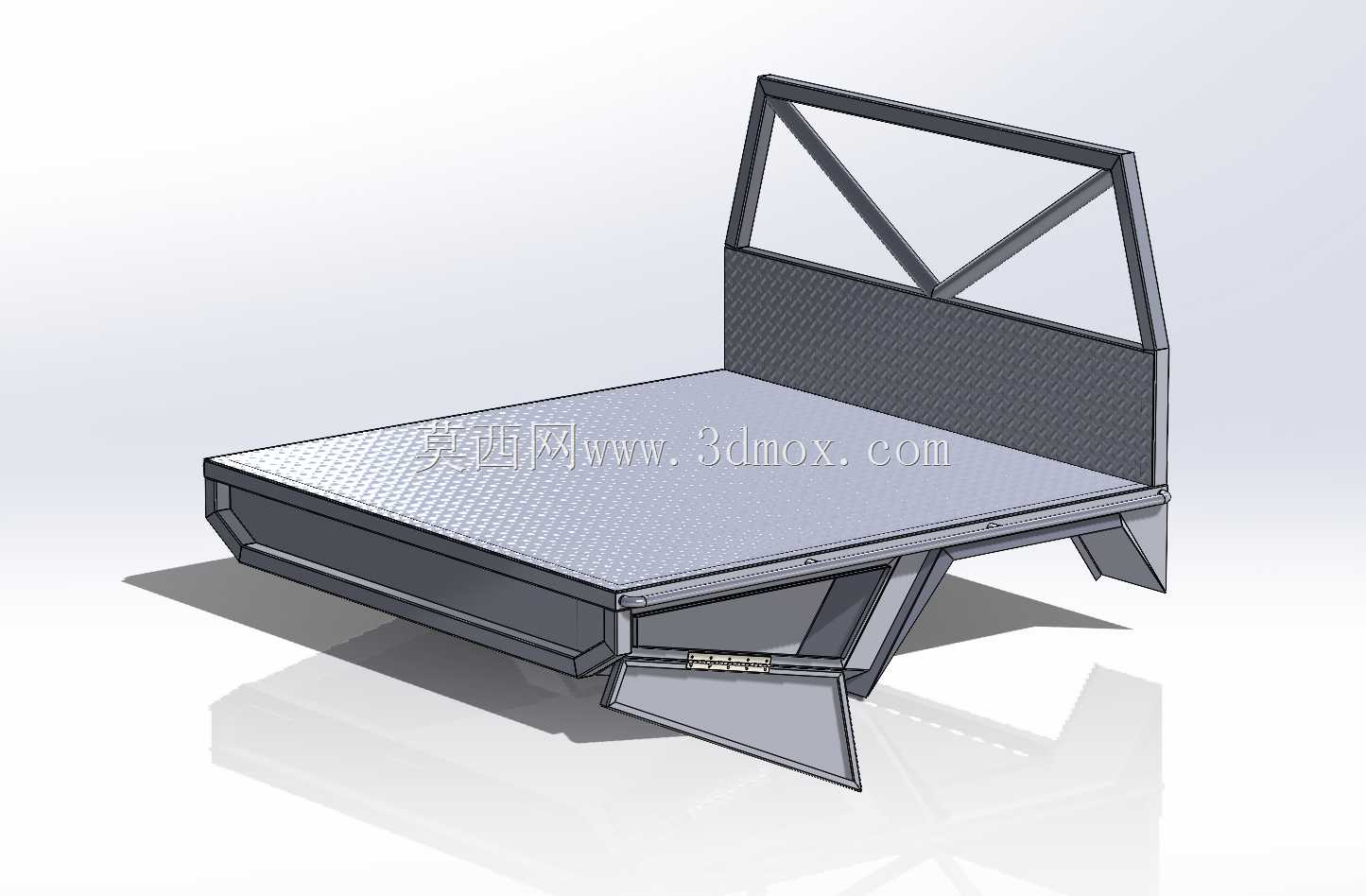

　　托盘前部设置防滚架结构，架体采用矩形钢管弯折焊接成型，与托盘主框架刚性连接，既可以在车辆发生翻滚时为座舱提供后部防护，也可作为辅助灯架、长条装备的固定基座，预留的通用安装孔位可兼容多数市售越野辅助灯具、工兵铲固定支架等附件的安装。设计时充分考量了车辆的通过性参数，托盘整体宽度与车身侧围保持齐平，后轮拱位置做了内凹避让处理，不会超出车身最大宽度，避免越野穿行窄路时发生剐蹭；托盘尾部设置下沉式斜坡过渡，装卸重型货物时可减少抬升高度，降低作业强度。托盘下方预留了工具箱、挡泥板的安装空间，可根据使用需求加装封闭式储物箱，存放零散工具、易损配件，储物箱安装位与托盘框架采用螺栓连接，可灵活拆装。

　　结构设计阶段同步校核了悬架行程边界，托盘最低处与后轮跳动上极限位置保留不小于50mm的安全间隙，避免重载颠簸时托盘与轮胎发生干涉；托盘整体载荷分布经过配重优化，重心位置控制在后桥轴线前方120mm范围内，避免重载时出现车头抬升、转向附着力不足的问题。针对非铺装路面的使用场景，托盘所有焊接位置均做了倒角去应力处理，框架连接部位增设加强筋，可承受连续颠簸路面的交变载荷，减少结构开裂风险；外露金属件均预留了喷涂防腐层的工艺余量，可适配户外高湿、多尘的使用环境。该结构同时兼容TC款冠层的安装，托盘边缘的预留孔位可直接对接冠层的固定支脚，无需二次打孔，用户可根据使用场景灵活选择加装封闭冠层，拓展载物的防雨防护能力。
