离心式涡轮扇叶结构三维设计

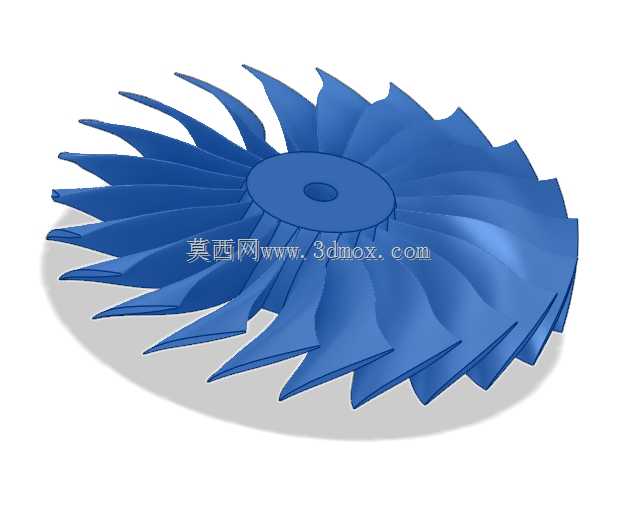

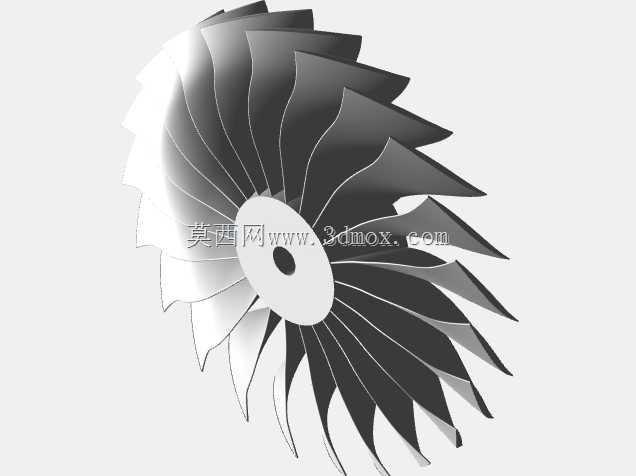

　　这类涡轮扇叶属于离心式流体做功部件，日常在工业散热系统、小型动力增压单元、通风排风设备中都能见到它的身影，和普通轴流扇叶不同，它依靠叶片旋转时的离心效应带动流体沿径向甩出，能在有限的安装空间内建立更高的风压，适合风道阻力偏大、需要定向导流的工况。从结构设计逻辑来看，整个扇叶以中心轮毂为安装基准，轮毂中心预留的通孔是和驱动轴配合的定位面，建模时需要严格控制孔的同轴度公差，避免高速旋转时出现动平衡超标引发的振动问题。叶片采用后弯式空间曲面构型，每一片叶片的型线都经过流体走向拟合，从轮毂根部到叶顶位置的截面扭转角逐步变化，既保证流体进入叶道时的入射角度匹配，减少入口冲击损失，也能让流体在叶道内平滑加速，降低流动过程中的涡流损耗。

　　叶片的厚度从根部到叶顶逐步减薄，根部做了大圆角过渡处理，这个细节是为了分散旋转时的离心应力，避免长期运行后根部出现疲劳裂纹，毕竟这类扇叶工作转速普遍不低，应力集中带来的失效风险是结构设计时必须优先考量的点。从安装边界来看，这类扇叶的整体外径适配常规的蜗壳风道尺寸，轮毂的轴向长度需要匹配驱动轴的安装深度，装配时叶片外沿和风道内壁的间隙要控制在合理范围，间隙过大会导致流体回流降低效率，间隙过小则容易因为加工或者装配误差出现刮蹭。

　　实际应用中，这类扇叶既可以用在工业设备的机柜散热单元，为柜内的发热电子元件提供强制风冷，带走功率器件工作时产生的热量，保证设备在额定温度范围内稳定运行；也可以作为小型涡轮增压器、吸尘设备的动力叶轮，依靠高转速下的风压输出实现流体输送功能。建模过程中，叶片的曲面连续性是重点，需要保证相邻叶片之间的流道截面均匀变化，不能出现局部截面突变的情况，否则会导致流体在流道内形成紊流，不仅会降低做功效率，还会带来额外的气动噪音。另外，整个扇叶做了等质量分布设计，每一片叶片的重量、质心位置都保持一致，不需要额外做过多的动平衡去重处理，就能满足高速旋转的平衡精度要求，减少后续生产环节的加工工序。

　　扇叶的前缘做了圆滑修型，能够降低流体切入时的阻力，后缘则做了厚度收窄处理，减少流体离开叶道时的尾迹损失，这些细节设计都会直接影响部件实际运行时的效率和噪音表现。在不同的应用场景下，这类扇叶的材质选型也会匹配工况调整，常规常温散热场景可以选用注塑材质实现低成本量产，高温或者高转速工况则会选用金属材质来保证结构强度，但不管选用哪种材质，三维模型里的壁厚、圆角参数都要对应材质的成型工艺做适配，比如注塑件要保证壁厚均匀避免成型缩痕，金属加工件要考虑刀具的可达性，避免出现无法加工的死角。
