钢铁工业用捏卷作业设备结构设计

　　在热轧带钢、冷轧带钢的连续生产工序中，带钢在经过轧制、冷却、酸洗等工序段流转时，常会出现带头翘曲、带边褶皱、局部卷形失圆的问题，若直接进入卷取工位，很容易造成卷取塔形、层间错动，甚至刮伤带钢表面，直接影响成品卷的交货质量，严重时还会导致后续开卷工序卡滞、断带，造成整条产线非计划停机。这套捏卷作业设备，就是布置在卷取机入口侧的核心辅助作业装置，主要负责在带钢进入卷取机芯轴前，对翘曲的带头、褶皱的带边进行预压合捏整，修正带钢的板形偏差，引导带钢平稳咬入卷取机芯轴，保证卷取过程的张力稳定，避免带钢在卷取初始阶段出现跑偏、叠层问题。

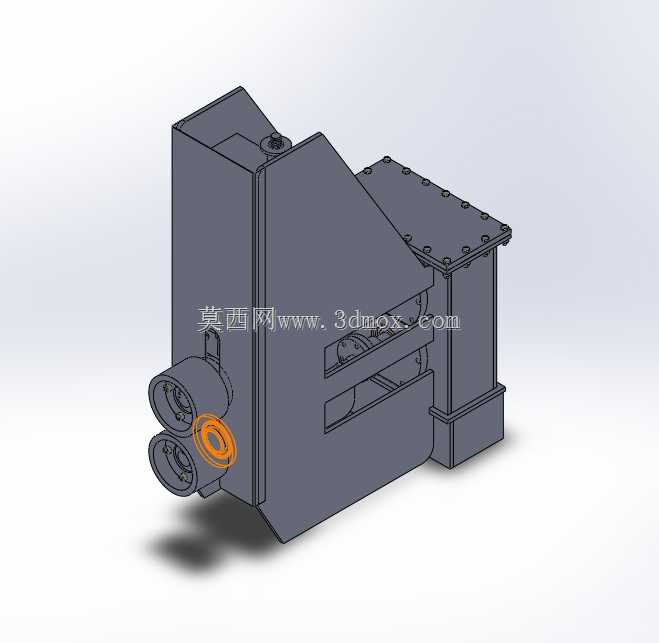

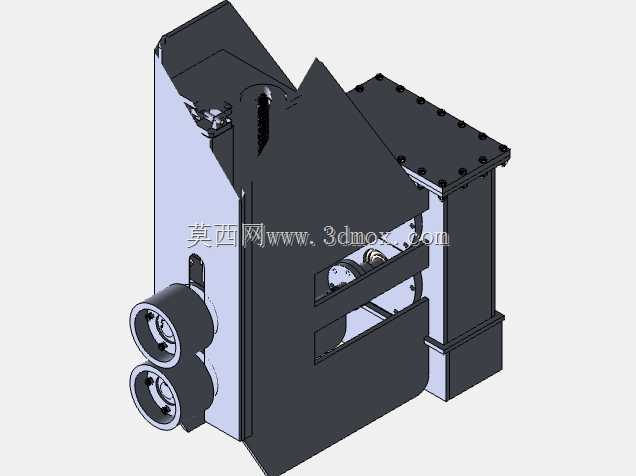

　　从结构布局来看，该设备采用立式侧装的安装形式，整体主体框架为厚钢板焊接的箱型结构，这种结构设计能够承受捏卷作业时带钢传递的大吨位冲击载荷，同时避免作业过程中设备本体出现共振变形。设备左侧布置有两组上下排布的导向压辊组件，压辊采用合金锻钢材质，辊面做了淬火硬化处理，硬度达到HRC58-62，能够长期承受带钢表面的摩擦而不出现过早磨损，压辊内部配置有自润滑轴承，可在重载工况下长期稳定运转，无需频繁加注润滑脂。压辊的安装座通过线性导轨与主体框架连接，背后配置有液压驱动的进给油缸，可根据带钢的实际厚度、板形翘曲量实时调整压辊的压下量，压下行程的调节范围覆盖0-120mm，能够适配厚度从1.2mm到12mm的不同规格带钢作业需求，压下力可通过液压系统的压力阀进行无级调节，最大压下力可达到120kN，足以对翘曲变形的带头进行强制校平捏整。

　　设备中部设置有楔形的导板导向结构，导板的工作面堆焊有耐磨合金层，表面粗糙度控制在Ra1.6以内，能够引导捏整后的带钢平稳进入卷取机的咬入区域，导板的角度可通过侧边的调节螺杆进行微调，适配不同直径卷取机芯轴的导入高度要求，避免带钢在导入过程中与设备本体、卷取机部件发生剐蹭。设备右侧为驱动与传动单元的安装腔体，内部集成了压辊进给的液压阀组、位置检测传感器以及管线排布通道，所有液压管线、信号线缆都布置在腔体内部的走线槽内，避免钢铁生产现场的氧化铁皮、冷却水、粉尘侵蚀管线，提升设备在恶劣工况下的运行可靠性。腔体外部的盖板采用螺栓紧固的密封结构，盖板与腔体结合面设置有耐油橡胶密封条，防护等级达到IP54，能够阻挡现场的飞溅氧化铁皮和喷淋水进入腔体内部。

　　从安装边界来看，该设备的整体安装基准面与卷取机入口的输送辊道顶面齐平，设备底部设置有带定位键的安装底座，可直接通过T型螺栓固定在产线的混凝土基础预埋件上，安装时需要保证压辊的轴线与卷取机芯轴的轴线平行度误差不超过0.1mm/m，否则会导致带钢在捏整过程中出现跑偏，影响卷形质量。设备的侧向安装空间需要预留不小于800mm的检修通道，方便后期更换压辊、检修液压油缸等维护作业，设备顶部需要预留吊装位置，满足整体吊装就位以及后期部件更换的吊装需求。

　　在设计思路上，这套设备充分考虑了钢铁生产现场的重载、多粉尘、高湿度的恶劣工况，所有外露的运动部件都配置有防尘护套，避免氧化铁皮进入运动副造成磨粒磨损；设备的所有结构棱角都做了圆弧过渡处理，避免在带钢穿带过程中刮伤带钢表面；压辊的更换采用快拆式的轴承座结构，无需拆卸设备主体框架，即可在2小时内完成单根压辊的更换作业，大幅缩短设备的维护停机时间。同时，设备的结构设计充分考虑了与现有产线的兼容性，可直接适配多数常规热连轧、冷连轧产线的卷取入口安装尺寸，无需对现有产线的基础、辊道结构做大规模改造，降低了产线升级改造成本。在实际作业过程中，该设备可配合产线的速度信号、带钢位置检测信号实现自动作业，当带钢头部到达捏卷工位前，压辊自动抬起至待料位置，带头进入捏整区域后压辊自动压下，完成带头捏整后随带钢行进保持合适的压下力，直到带钢在卷取机芯轴上缠绕3-5圈建立稳定张力后，压辊自动抬起复位，等待下一次作业循环，整个过程无需人工干预，可完全适配产线的高速连续生产节奏，有效提升卷取作业的成品率，减少因卷形不良造成的质量损失。
