适配20mm铝型材的M5弹片式T型螺母

　　在工业铝型材框架搭建的各类场景中，型材槽内紧固件的选型直接决定了框架的装配效率、连接强度与后期改造成本，这款适配20mm规格欧标铝型材的弹片式M5螺母，正是针对常规后置安装螺母的使用痛点做的定向优化设计。日常做自动化设备机架、3D打印机框架、车间工作台、物料周转货架这类铝型材结构时，经常遇到框架预拼装完成后需要临时加装附件的情况，传统的弹片螺母需要提前塞入型材槽内，一旦预组装时漏放，就得拆开相邻型材才能补装，费时费力；而普通的后置T型螺母塞入槽内后容易发生偏转，拧紧紧固件时螺母跟着打转，需要用工具伸到槽内摆正位置，操作十分不便。

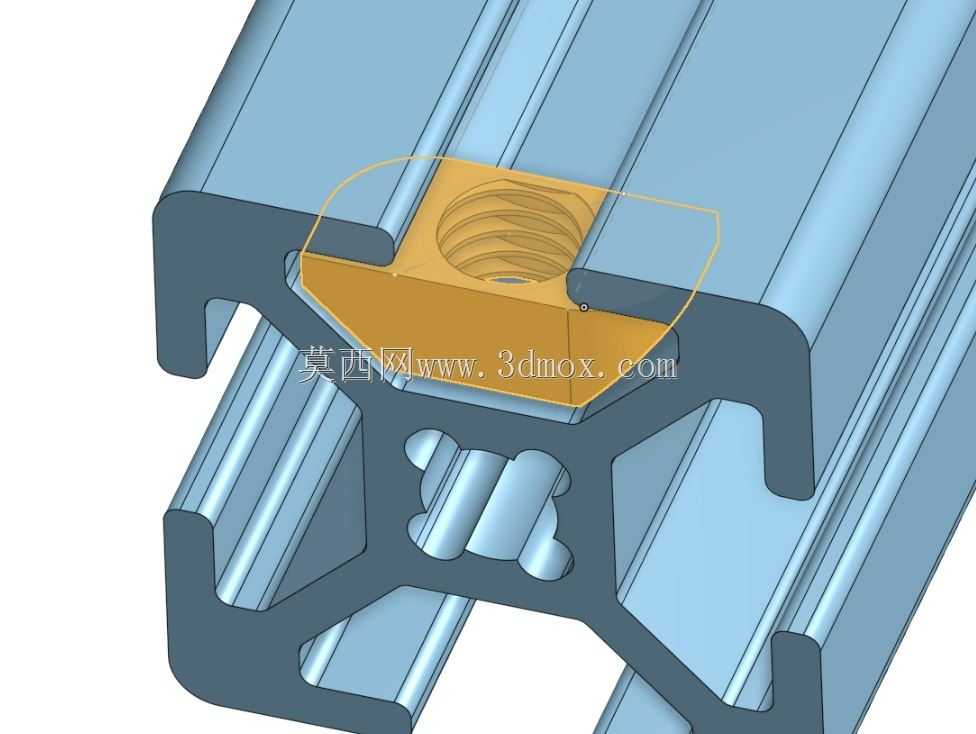

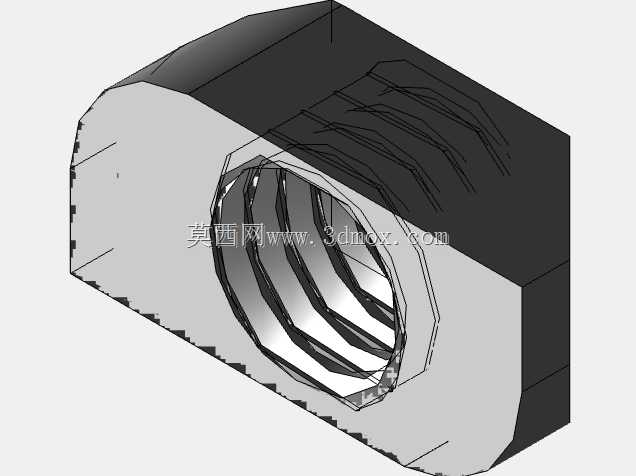

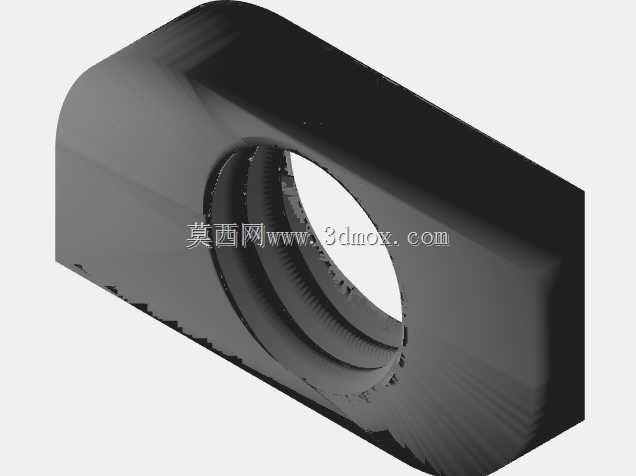

　　这款弹片式螺母的设计核心就是解决后置安装的定位问题，整体结构采用和20mm铝型材槽腔完全匹配的外形轮廓，螺母本体的宽度刚好卡在铝型材槽道的两个限位台阶之间，塞入槽道后不会发生周向转动，不需要额外工具定位就能直接对准安装孔位。螺母本体上集成的弹性卡爪结构，在螺母塞入铝型材槽道后会自然弹开，抵在型材槽的内壁上，产生足够的预紧摩擦力，哪怕型材处于竖直甚至倒置状态，螺母也不会沿着槽道滑动移位，安装附件时不需要用手托住螺母定位，单人就能完成侧面、顶面等各个方位的附件安装操作。

　　从安装边界来看，这款螺母适配的是槽宽6mm、槽腔内部宽度10.2mm的标准20系列工业铝挤压型材，螺母本体的总厚度控制在4.8mm，完全藏在型材槽腔内部，安装后不会突出型材表面，不会影响型材表面的盖板、封条等装饰件的装配，M5的标准内螺纹可以适配常用的M5内六角螺栓、盘头螺丝，满足大部分传感器安装支架、门板合页、走线槽、拖链支架等轻型附件的连接强度需求。设计时特意将螺母的导入端做了15度的倒角处理，从型材槽的任意开口位置都能顺利塞入，不需要刻意对准角度，顺着槽道一推就能滑到需要的安装位置，弹性卡爪的翘起高度经过反复验证，既保证了足够的防窜动摩擦力，又不会因为弹力过大导致螺母在槽内滑动时卡滞，调整安装位置时只需要用一字螺丝刀轻轻压住弹片就能推动螺母沿槽道移动，调整到目标位置后松开弹片就能自动锁止位置。

　　和传统的弹片螺母相比，这款后置式的弹片T型螺母不需要在型材切割下料前预先放置，哪怕是已经组装完成的铝型材框架，也能随时在任意位置加装螺母，对于设备后期改造、加装功能附件的场景十分友好，比如在已有的3D打印机框架上加装自动调平传感器、料架、散热风扇，或者在自动化设备机架上加装安全光栅、走线支架、操作面板安装座时，不需要拆解现有框架结构，就能快速完成紧固件的布置。螺母的受力面做了加宽处理，和铝型材槽道的台阶面接触面积比普通T型螺母大30%左右，拧紧螺栓时的压强更小，不会因为拧紧力过大压伤铝型材的槽口表面，保证连接的可靠性，反复拆装也不会在型材表面留下明显的压痕，适合需要频繁调整附件位置的实验设备、测试工装类的铝型材框架使用。在实际装配测试中，这款螺母在20mm铝型材槽道内的滑动阻力控制在5N以内，单指就能推动调整位置，弹片提供的防窜阻力达到15N以上，垂直安装时能承载不超过2kg的附件不会下滑，完全满足常规轻型附件的安装需求，螺纹部分的有效啮合长度达到6mm，按照M5螺纹的标准拧紧力矩拧紧时，不会出现滑牙、螺纹脱扣的问题，连接强度足够应对工业场景下的常规振动、冲击载荷。
