复刻古萨布圆盘异形曲面结构件

　　做结构设计快十二年，经手的盘类、轮类构件没有一千也有八百，第一次拿到萨布圆盘的测绘参考时，第一反应是这曲面的曲率过渡完全跳开了常规盘类零件的设计逻辑——常规的叶轮、法兰盘、端盖类零件，曲面要么服务于流体导向，要么服务于安装定位，要么服务于减重需求，但这个构件的三个内凹翼片和中心轴套的衔接处，曲率是连续变半径过渡，没有常规机械构件里常见的圆角突变或者安装止口，反而更像某种需要实现特定耦合运动的配合件。

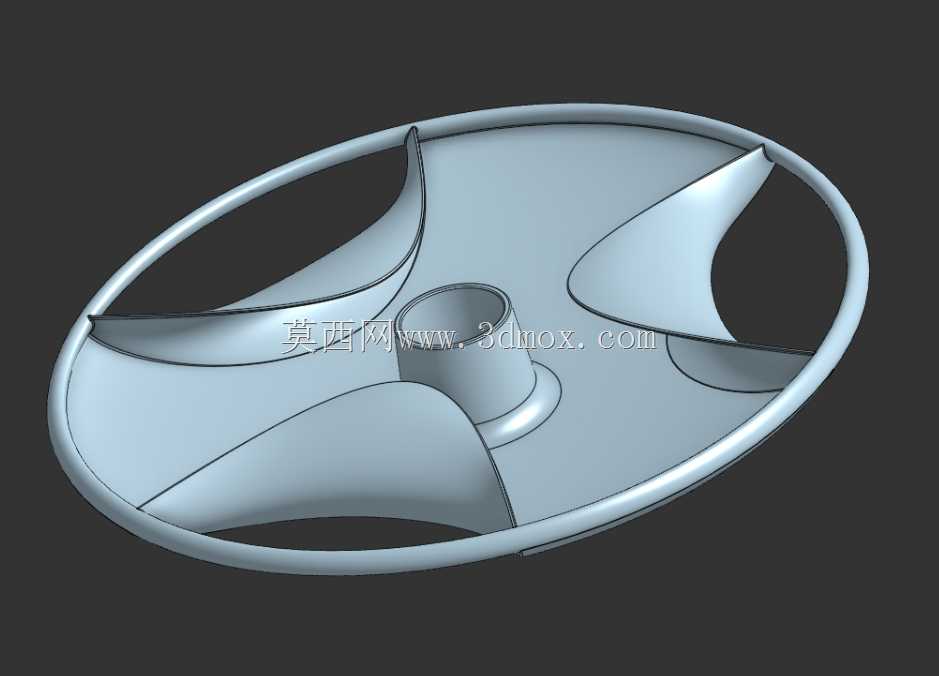

　　从实际建模落地的角度拆解，这个构件的核心基准是中心轴套的内孔轴线，所有翼片的曲面轮廓都是以这个轴线为中心做周向均布，三个翼片的外边缘和外圈的环形边框完全相切，没有拼接缝隙，这意味着如果要做实物加工，不管是用五轴铣削还是精密铸造，分型面的选择都不能落在翼片和边框的衔接处，否则会出现接刀痕或者铸造飞边，破坏曲面的连续性。中心轴套的高度比外圈边框的厚度高出三分之一左右，轴套根部做了小范围的圆弧过渡，这个过渡不是常规的应力释放圆角，而是和三个翼片的根部曲面完全融合，从轴套外圆到翼片表面没有明显的棱线，这种设计如果用在有相对转动的配合场景里，能有效减少应力集中，避免长期转动后翼片根部出现疲劳裂纹。

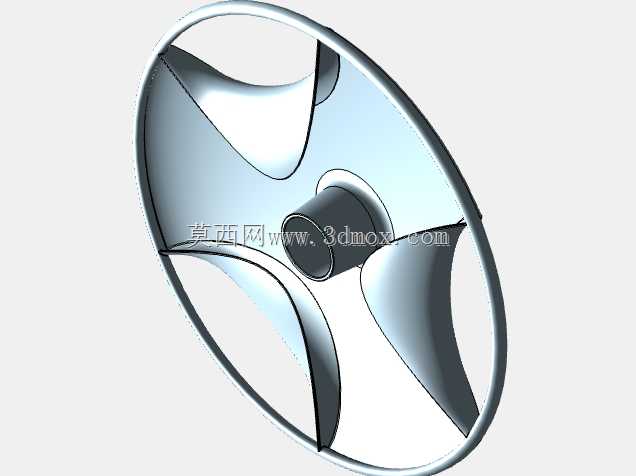

　　很多人第一次见这个构件会把它和叶轮混为一谈，但实际对比曲面走向就能发现差异：常规离心叶轮的叶片是从中心向外逐渐抬升，引导流体沿径向甩出，而这个构件的翼片是从外圈边框向中心轴套方向做内凹卷曲，曲面的法向方向始终指向轴套和外圈之间的环形空腔，这种曲面走向如果用在流体场景里，不会向外导流，反而会在空腔内形成稳定的环形涡流，更像是某种需要实现介质匀化或者阻尼缓冲的功能件。如果从机械配合的角度看，三个翼片的内凹轮廓刚好能和三个同规格的圆柱销形成无间隙的楔合，当中心轴套穿入固定轴后，转动圆盘时翼片会带动圆柱销沿特定轨迹运动，类似某种古老的凸轮分度机构，这种配合不需要额外的定位键，靠曲面的楔紧力就能传递扭矩，在没有精密加工设备的年代，这种结构反而比键连接更容易靠手工打磨实现配合精度。

　　建模过程中最需要注意的是曲面的G2连续要求，三个翼片和外圈、中心轴套的衔接处如果只做到G1连续，渲染的时候会出现明显的折痕，实物加工后也会有肉眼可见的棱线，必须用放样曲面加边界约束的方式，把所有衔接边的曲率约束到和相邻曲面完全一致，才能还原出原器物那种顺滑的曲面质感。尺寸边界上，外圈的环形边框宽度均匀，整体外轮廓是标准正圆形，安装时如果需要做固定，只能利用中心轴套的内孔做定位，外圈没有常规的安装孔或者螺栓过孔，这意味着这个构件本身是运动件，不需要和外部机架做刚性连接，所有的载荷都通过中心轴套传递到支撑轴上。

　　从应用场景延伸来看，这种曲面结构如果经过尺寸缩放，完全可以用到小型流体设备的匀化腔里，靠曲面形成的稳定涡流实现介质的无搅拌桨混合，避免常规搅拌桨存在的搅拌死角；也可以改良后用在轻载的分度机构里，靠曲面楔合实现无间隙传动，比常规的槽轮机构运行更平稳，噪音更小。建模时还要注意壁厚的均匀性，整个构件除了中心轴套位置壁厚稍大，其余位置的壁厚保持一致，避免3D打印或者铸造时出现缩孔、变形，翼片的最薄处不能小于整体壁厚的二分之一，否则受力时容易出现断裂。

　　很多人做这类古器物复刻建模时，只会照着外形拉个曲面，忽略了结构本身的力学逻辑，实际上这个构件能留存上千年，本身的结构强度肯定经过了实际使用的验证，翼片的卷曲角度、轴套的突出高度、外圈边框的宽度比例，都是经过长期使用优化后的结果，不是随便画的异形曲面。比如翼片的卷曲角度如果再大5度，转动时的阻尼会明显上升，楔合圆柱销时会出现卡滞；如果再小5度，楔紧力不够，传动时会出现打滑，这个角度刚好卡在传动效率和锁紧力的平衡点上，和现代机械设计里的凸轮轮廓优化逻辑完全一致。

　　实际做结构验证的时候，可以把模型导入有限元分析软件，给中心轴套施加固定约束，给翼片曲面施加周向的扭矩载荷，就能看到应力分布完全沿着翼片的曲面走向均匀传递到外圈边框，没有明显的应力集中点，这也是为什么这种看起来很轻薄的结构能承受不小的载荷。如果要做实物复刻，优先选择失蜡铸造或者SLA光固化3D打印，这两种工艺能很好地还原连续曲面的细节，避免三轴加工时需要多次翻面装夹带来的精度误差，加工完成后只需要对外圈和中心轴套的配合面做简单的精整，就能满足装配要求。
