3D打印用紧凑型近程送料挤出结构

　　桌面级FDM 3D打印设备的送料挤出环节，直接决定了耗材输送的稳定性与成型精度，这款近程挤出结构的设计，核心围绕小尺寸装机场景下的送料可靠性展开，区别于远程送料结构的长距离送料阻力问题，该结构将送料驱动、耗材压紧、出料导向模块做了集成化布局，可直接安装在打印喷头的运动滑台上，缩短耗材从驱动轮到喷嘴的输送路径，大幅降低柔性耗材输送过程中的弯折、堵料风险。

　　从实际应用场景来看，这类挤出结构适配桌面级入门到中端FDM打印设备，既可以用于PLA、ABS这类常规刚性耗材的稳定输送，也能支撑TPU、TPE这类柔性耗材的连续打印，解决了远程送料结构打印柔性耗材时容易出现的送料滞后、耗材打结、出料不均等常见问题。结构的安装边界做了通用化适配，底座预留的安装孔位匹配主流2020、2040铝型材滑台的安装间距，不需要额外做转接件改造，设备改造时可以直接替换原有远程送料的挤出组件，降低改装的加工成本。

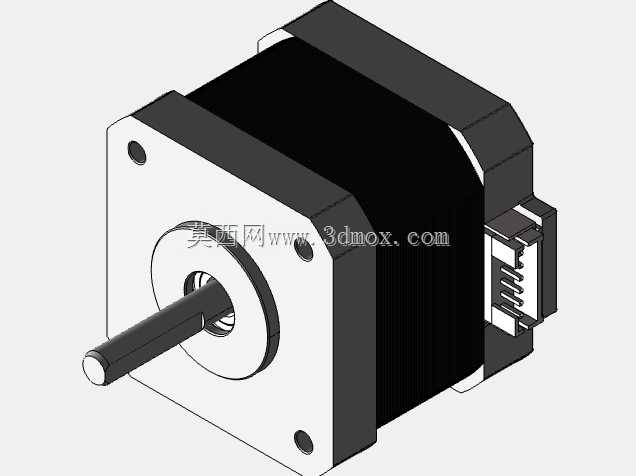

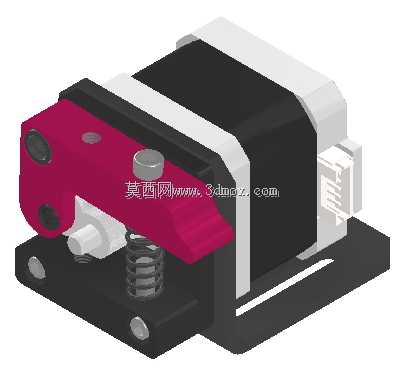

　　功能设计上，该结构采用步进电机直连驱动轮的传动方案，省去了中间的齿轮减速传动组，减少了传动间隙带来的送料误差，驱动轮表面做了滚花处理，增大与耗材表面的摩擦力，避免送料过程中出现打滑、丢步的问题。压紧模块采用弹簧预紧的压合结构，压料臂的转轴位置做了间隙配合设计，转动时无卡滞，弹簧的预紧力可以通过顶部的调节旋钮进行调整，针对不同硬度、不同直径的耗材，可以匹配对应的压紧力，既不会因为压力过大刮伤耗材表面，也不会因为压力不足出现送料打滑。压料块与耗材接触的位置做了圆弧导向槽，耗材穿入时可以顺着导向槽直接对准驱动轮的咬合位置，穿料操作不需要额外对准，日常维护换料的操作效率更高。

　　结构的外形尺寸做了紧凑化处理，整体横向宽度控制在60mm以内，纵向长度不超过80mm，安装在X轴滑台上时不会占用过多的运动空间，也不会因为自身重量过大增加滑台的运动负载，避免滑台高速运动时出现惯性抖动、打印层纹明显的问题。出料端的接口做了标准适配设计，可以直接对接通用的E3D系列热端进料口，接口处的同轴度公差控制在0.1mm以内，耗材从驱动轮送出后可以笔直进入热端的进料通道，不会因为通道错位出现耗材弯折、堵头的问题。底座部分采用一体化的支撑结构，电机安装位与压料臂转轴位做了同基准加工设计，保证驱动轮与压料槽的同轴度，减少装配时的调整工作量，装配时只需要将电机固定在底座安装位，再依次装入压料臂、弹簧、调节旋钮即可完成组装，普通的设备维护人员不需要复杂的工装就能完成拆装维护。

　　从结构设计的细节来看，走线位置预留了足够的空间，电机的连接线可以顺着底座侧边的走线槽布置，不会在滑台运动过程中与其他部件产生剐蹭、干涉。结构的外露边角都做了倒角处理，没有尖锐的毛刺棱角，装配和日常维护时不会划伤操作人员。弹簧的选型匹配了常规1.75mm直径耗材的送料压力需求，长期使用不会出现弹力衰减、压合力不足的问题，压料块采用耐磨材质制作，长期与耗材摩擦也不会出现过度磨损导致的压合间隙变大问题。在实际打印测试场景中，该结构在50mm/s到150mm/s的打印速度区间内都能保持稳定的送料精度，回抽动作的响应速度快，不会出现回抽滞后导致的拉丝、漏料问题，打印小尺寸精细模型时，出料的一致性可以满足0.1mm层厚的打印精度要求，打印大尺寸填充模型时，高速送料状态下也不会出现打滑、断料的问题。
