电源变压器用企鹅形安装固定支架结构

　　这款钣金成型的异形安装支架，是小功率电源变压器配套的固定构件，主要应用在小型工控电源、桌面式适配器内置的变压器装配场景中，用来将变压器绕组主体稳固锁附在设备壳体或者PCB安装基板上，避免设备运输、运行过程中受振动冲击出现绕组移位、引脚脱焊的问题。从结构形态来看，构件主体采用单块钣金一体冲压弯折成型，没有额外的拼接焊缝，整体轮廓做了圆弧过渡处理，没有尖锐的冲裁毛刺棱边，既可以避免装配过程中划伤操作人员的手部，也能防止尖锐边缘刮破变压器外层的绝缘包裹层，降低绝缘失效的风险。

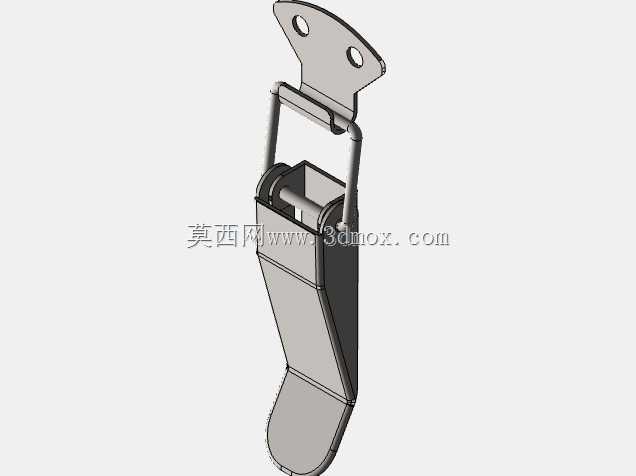

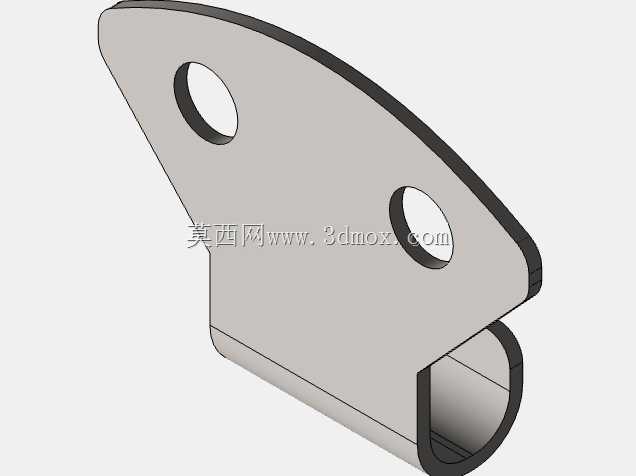

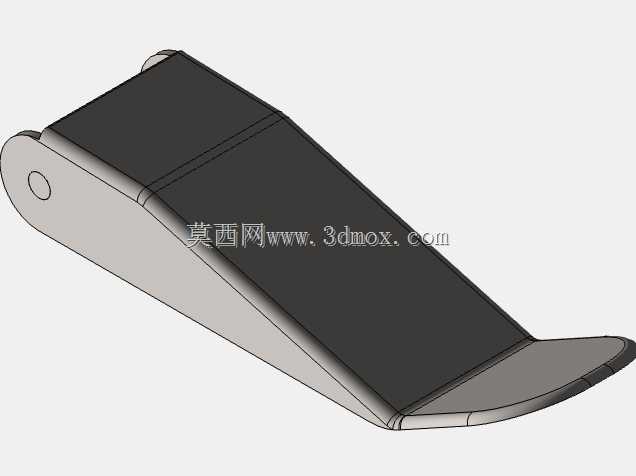

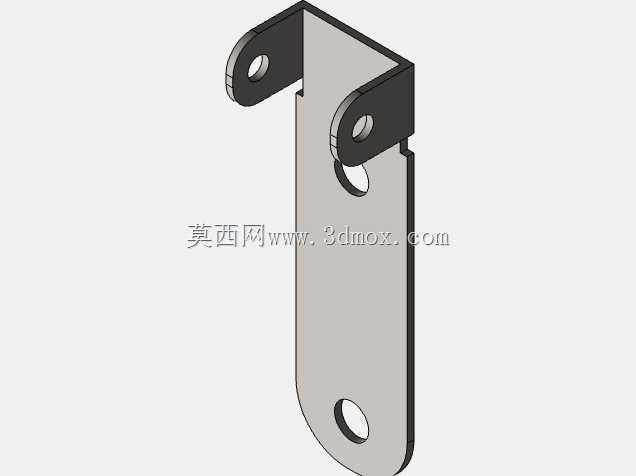

　　上部的异形板面上开设了两个同轴度经过校准的圆形安装孔，这两个孔位的中心距严格匹配对应型号变压器的固定柱间距，装配时可以直接套入变压器本体的定位柱，配合防松垫圈或者点胶处理就能完成预固定，不需要额外做位置校准，能有效提升产线装配的效率。下部的弯折卷边结构是整个构件的核心受力部位，卷边形成的半圆弧槽刚好可以卡入变压器底部的凸台结构，将变压器的重量均匀分散到整个弯折面上，避免局部应力集中导致钣金变形，卷边的内径尺寸和变压器底部凸台的外径做了小间隙配合，单边间隙控制在0.1mm以内，既可以保证装配时的顺畅度，也不会因为间隙过大导致变压器安装后出现晃动。

　　在设计思路上，这款支架没有采用常规的L型平直安装板结构，而是将上部板面设计成类似企鹅轮廓的异形形态，一方面是为了避让变压器周边的其他电子元器件，比如高压侧的滤波电容、接线端子等，避免支架和其他元器件发生干涉，另一方面这种异形轮廓可以在不增加整体板材厚度的前提下，提升构件的抗扭刚度，减少支架受侧向力时的形变量。安装边界方面，支架的整体外轮廓尺寸适配功率在5W到15W之间的小型电源变压器，两个安装孔的孔径适配M3规格的固定螺丝，下部卷边的中心到上部安装孔中心的垂直距离，刚好匹配常规小型变压器的安装高度，装配后支架底部和PCB板之间预留有0.5mm的间隙，避免焊接过程中焊锡堆积导致支架顶起变压器，影响引脚的焊接高度。

　　实际应用中，这种一体冲压的支架相比拼接式的固定件，生产效率更高，成本也更低，冲压成型后只需要做去毛刺和镀锌防锈处理就可以直接投入使用，镀层厚度控制在8μm以上，能够满足常规室内电子设备的防锈要求，即使在相对湿度达到80%的使用环境中，也不会轻易出现锈蚀问题，保障变压器整个生命周期内的固定可靠性。在受力设计上，上部的两个安装孔位置做了轻微的沉台处理，螺丝锁紧后螺丝头不会突出板面，避免和变压器外层的绝缘胶带发生摩擦，长期使用也不会磨破绝缘层造成安全隐患。板面的圆弧过渡区域没有出现应力集中的尖角，在承受变压器自重以及外部振动载荷时，应力可以沿着圆弧面均匀分散，不会在弯折位置出现疲劳断裂的问题。针对自动化装配场景，支架的异形轮廓还可以作为视觉识别的特征点，产线上的视觉定位系统可以通过识别企鹅形的轮廓快速判断支架的摆放方向，不需要额外增加定位工装，进一步降低自动化产线的改造成本。
