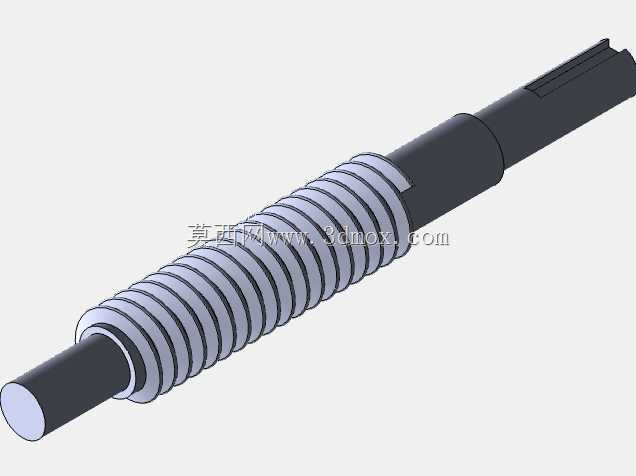

在电源变压器的调压执行机构、绕组张力调节组件中,这类蜗杆轴是传递小扭矩、实现精准减速传动的核心零件,区别于通用减速机用的大模数蜗杆,适配电源变压器内部紧凑安装空间的小模数蜗杆,需要兼顾传动平稳性与安装适配性,避免传动间隙带来的调压精度偏差。从结构设计逻辑来看,该轴采用阶梯轴布局,一端为光轴定位段,用于穿装轴承实现径向支撑,对应轴承位的尺寸公差严格按照基孔制配合要求设定,保证装配后无径向窜动;中间段为连续的螺旋齿结构,齿形采用阿基米德蜗杆齿廓,加工时齿面粗糙度控制在合理区间,降低与配套蜗轮啮合时的摩擦损耗,同时齿向误差控制在极小范围内,保证啮合过程中齿面接触均匀,避免局部应力集中导致的齿面磨损。
轴的另一端设置有键槽结构,用于连接驱动端的联轴器或者手动调节旋钮,键槽的对称度公差按照传动件安装要求设定,保证扭矩传递过程中无偏载,避免长期运行后键槽出现压溃变形。从安装边界来看,该轴的总长、各阶梯段的轴径尺寸均适配常规中小功率电源变压器的内部安装腔,安装时两端轴承位的跨距经过校核,保证轴的挠度在允许范围内,避免高速或者带载调节时出现轴的弯曲变形,影响啮合精度。实际应用场景中,这类蜗杆轴常配套铜质蜗轮组成蜗轮蜗杆副,用于变压器分接开关的调节传动,或者绕线设备的张力微调机构,利用蜗轮蜗杆副的自锁特性,保证调节到位后机构不会自行移位,维持调压参数或者张力参数的稳定。
设计过程中,轴的材质选用常规中碳结构钢,经过调质处理达到合适的硬度,既保证芯部有足够的韧性承受冲击载荷,又保证齿面有足够的耐磨性延长使用寿命,齿面不需要额外的淬火处理,适配小载荷、低转速的使用场景,控制加工成本的同时满足使用需求。轴上各阶梯段的过渡位置均设置有退刀槽与圆角,避免加工时出现应力集中,同时退刀槽的尺寸适配常用加工刀具的参数,降低加工难度,轴端设置有倒角,方便装配时顺利穿入轴承与蜗轮内孔,避免刮伤配合件的内孔表面。
在传动特性上,该蜗杆的导程角经过匹配设计,既保证啮合时的传动效率满足小功率传动需求,又能实现可靠的自锁,防止输出端受外力时出现倒转,这一点在电源变压器的调压机构中尤为重要,一旦出现倒转会导致输出电压偏移,影响后端用电设备的正常运行。从装配逻辑来看,该轴的装配顺序为先将一端轴承压装到对应轴承位,再将蜗轮从轴的另一端套入,与螺旋齿段啮合到位后,再压装另一端的轴承,最后在键槽位置装入平键,连接驱动部件,整个装配过程不需要特殊工装,适配常规流水线的装配流程,各配合面的尺寸公差经过累积误差校核,保证装配后整轴的轴向窜动量控制在允许范围内,不需要额外增加调整垫片即可满足装配精度要求。在实际运行过程中,该轴的螺旋齿段与蜗轮啮合时的侧隙经过合理设定,既不会因为侧隙过大导致传动空程影响调节精度,也不会因为侧隙过小导致啮合卡滞,在低温或者润滑条件一般的环境下也能顺畅传动,适配电源变压器可能遇到的不同工况环境。
