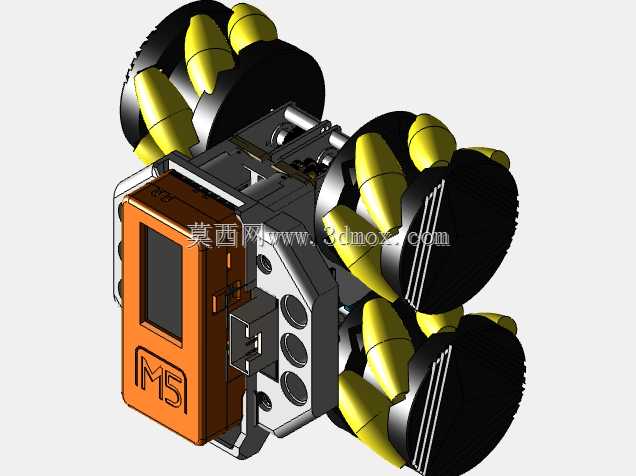

M5Stack全向轮移动小车结构设计

　　这款轮式移动载体的设计，核心围绕狭小空间内的灵活移动需求展开，区别于常规差速轮式结构，采用三组麦克纳姆轮布局，可实现平面内任意方向的平移、原地旋转动作，无需预留转弯半径，适配实验室桌面巡检、小型物料转运、教育实训演示等多类场景。从结构设计逻辑来看，主控单元直接采用M5Stack核心控制模块作为载体主体，省去了额外设计主控安装仓的冗余结构，控制模块正面预留的显示屏安装位可直接露出，无需额外开孔调整，控制模块的侧边接口与车体金属安装支架直接通过定位孔对位，安装时仅需三颗M2螺丝即可完成主控与车架的固定，拆装维护时无需拆解整个轮组结构。

　　轮组部分的设计充分考虑了安装边界，每个麦克纳姆轮的辊子外缘包络尺寸控制在直径68mm范围内，三个轮组呈120度夹角均匀分布在车体周边，整车最大外轮廓尺寸控制在120mm120mm85mm以内，可轻松通过宽度130mm的狭窄通道，适配桌面级作业的空间限制。每个轮组独立配备驱动电机，电机通过L型金属支架与主车架连接，支架上预留的腰型孔可调整电机安装位置，方便张紧轮组传动间隙，避免长期运行后出现轮组松动打滑的问题。辊子部分采用聚氨酯材质包覆，接触地面时具备一定的缓冲能力，在平整的桌面、环氧地坪、薄地毯表面都能保持足够的摩擦力，不会出现横向移动时的打滑偏移。主车架采用6061铝合金板材铣削加工而成，板材厚度2mm，在保证整体结构强度的同时尽可能控制整车自重，整车不含电池的重量控制在320g以内，搭配常规2S锂电池即可实现2小时以上的连续运行。车架上预留的多组M3螺纹孔，可根据实际使用需求扩展安装传感器支架、小型机械爪、摄像头模组等外设，扩展孔位的间距统一为10mm整数倍，兼容市面上主流的创客类结构件，无需额外打孔改装即可完成功能扩展。

　　从实际使用场景来看，这款移动载体既可以作为高校机器人工程、机械电子工程专业的实训教学载体，让学生直观理解全向移动的运动学原理，也可以搭载小型环境传感器，在机房、实验室等室内场景完成定点巡检、数据采集工作，还可作为小型搬运单元，在自动化产线的工位之间完成轻型物料的转运。设计过程中特意将所有走线都隐藏在车架内部的走线槽内，避免轮组运动过程中剐蹭线缆造成损坏，电池仓设计在车体底部中心位置，降低整车重心，避免高速移动或者急停时出现侧翻问题。轮组的辊子采用交错排布方式，保证任意时刻都有至少三个辊子与地面接触，移动过程中不会出现明显的颠簸抖动，运行平稳性远优于常规的两轮差速小车。

　　每个轮组的安装座都设计了快拆结构，更换轮组或者电机时仅需拧下两颗固定螺丝即可完成拆卸，无需拆解其他结构部件，后期维护成本极低。主控模块的安装位置特意抬高了5mm，与车架之间留出足够的散热间隙，长时间运行时主控模块产生的热量可通过间隙快速散出，不会出现积热导致的运行不稳定问题。车体顶部预留的通用安装位可兼容不同型号的M5Stack扩展模块，用户可根据实际需求更换不同功能的主控板，无需修改车架结构即可完成硬件升级。
