克朗斯贴标机1.5L瓶传输星轮结构

　　在饮品灌装后段的贴标工序里，瓶体从输送链道进入贴标工位的过程中，若没有精准的分瓶与定位结构，很容易出现瓶身歪斜、贴标错位、进瓶卡滞的问题，直接影响整线的运行效率，这套适配克朗斯CONTIROLL系列贴标机的传输星轮，就是针对1.5L大容量PET瓶的输送定位需求开发的核心配套零件。

　　从实际产线的运行逻辑来看，该星轮安装在贴标机的进瓶转塔工位，与进瓶螺杆、出瓶星轮做同步啮合传动，齿槽的轮廓完全匹配1.5L瓶身的最大外径弧度，当瓶体被螺杆有序分隔送入星轮齿槽后，星轮会随主轴做匀速回转运动，将每个瓶体精准托持并输送到贴标工位的标站对接位置，待贴标完成后再平稳转接到出瓶输送链上，整个过程中瓶体不会出现径向窜动或周向偏转，能保证贴标位置的公差控制在产线要求的范围内。

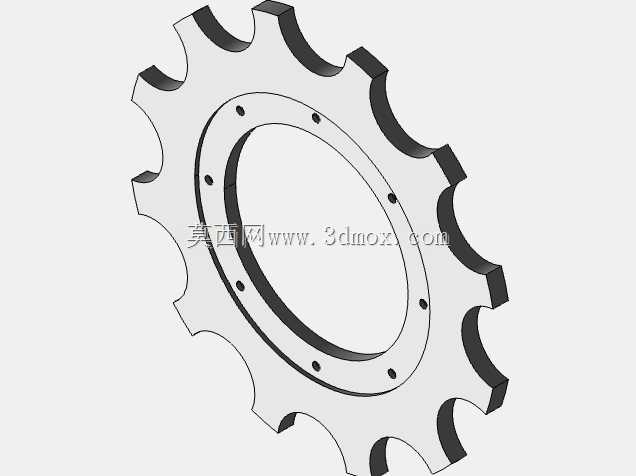

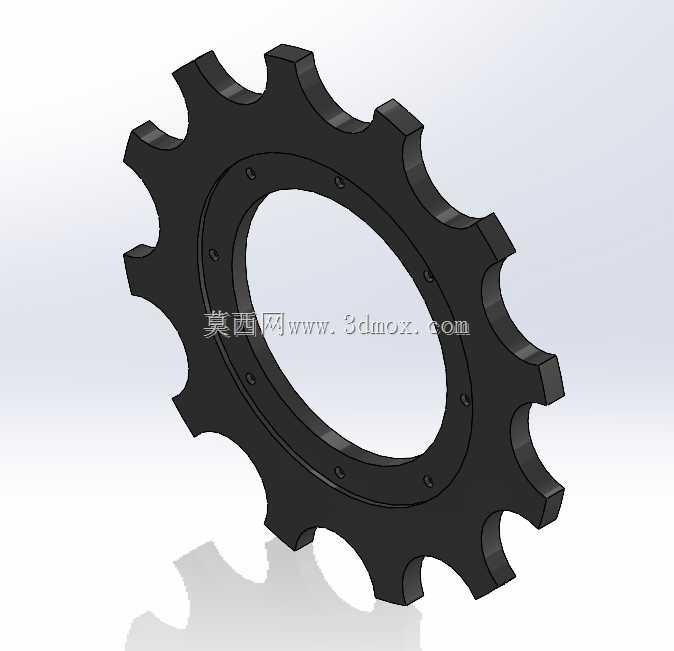

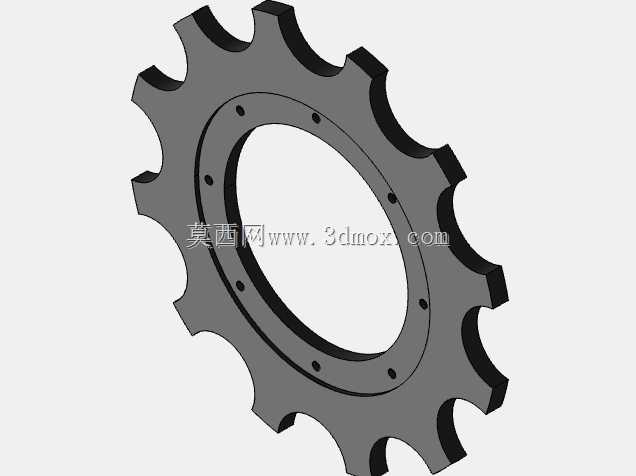

　　设计层面上，星轮的齿形没有采用通用的等距圆弧结构，而是针对1.5L瓶身的锥度、瓶肩过渡弧度做了适配修正，齿槽的深度刚好覆盖瓶身的重心位置，避免高速回转时瓶体因离心力出现甩动；内圈的安装孔采用等分圆周布置，与贴标机转塔主轴的法兰安装位完全匹配，安装时不需要额外做转接工装，直接通过紧固件锁紧即可完成定位，安装端面的平面度公差控制在0.02mm以内，保证星轮回转时的端面跳动量不会影响瓶体的定位精度。

　　从安装边界来看，星轮的外径尺寸根据1.5L瓶的中心距做了匹配，相邻齿槽的中心距刚好对应产线设计的瓶间距，不会出现分瓶时的挤瓶或漏瓶问题；轮体的厚度适配贴标机的护板间隙，安装后两侧与护板的间隙控制在1-2mm，既不会出现摩擦卡滞，也能避免瓶体在输送过程中从齿槽侧方脱出。齿端的过渡位置做了小圆弧倒角处理，当瓶体进入齿槽时，倒角可以起到导向作用，即使进瓶位置存在微小的偏差，也能顺利导入齿槽，降低卡瓶故障的概率。

　　在实际工况适配中，该星轮的结构充分考虑了贴标车间的日常维护需求，轮体采用分体式的设计思路？不，不对，该星轮为整体式刚性结构，内圈的安装孔位做了沉头处理，锁紧螺栓安装后不会突出安装端面，避免运转时与周边的护板、检测传感器发生干涉。针对贴标过程中可能出现的胶液飞溅问题，星轮的表面做了光滑过渡处理，没有容易积胶的死角，日常清洁时只需要擦拭表面即可，不需要拆解就能完成日常维护。

　　不同于通用型的输送星轮，这款零件的齿形轮廓完全针对1.5L瓶型做了定制化设计，不需要额外加装调整垫片就能适配对应瓶型的生产，在换产时如果是同规格瓶型，只需要检查星轮的齿面磨损情况即可，不需要重新调整定位参数。星轮的回转中心与贴标工位的中心距经过精准核算，瓶体被输送到贴标位置时，瓶身与标站的胶辊、标板的距离刚好符合贴标工艺的要求，能保证标签粘贴时的压力均匀，避免出现标签褶皱、起泡的问题。

　　从传动匹配的角度，星轮的齿数与贴标机主轴的传动比做了对应，每回转一个齿位，刚好完成一个瓶体的输送与贴标动作，与设备的凸轮传动轨迹完全匹配，不会出现动作时序错位的问题。齿根的位置做了应力释放的圆角处理，避免长期交变载荷下出现齿根开裂的问题，提升零件的使用寿命，适配饮品厂高速连续生产的工况需求，即使在整线每小时数万瓶的运行速度下，也能保持稳定的输送定位精度，减少因定位不准导致的贴标不良品，降低产线的停机调整时间。
