双筒式流体管路连接转接构件结构设计

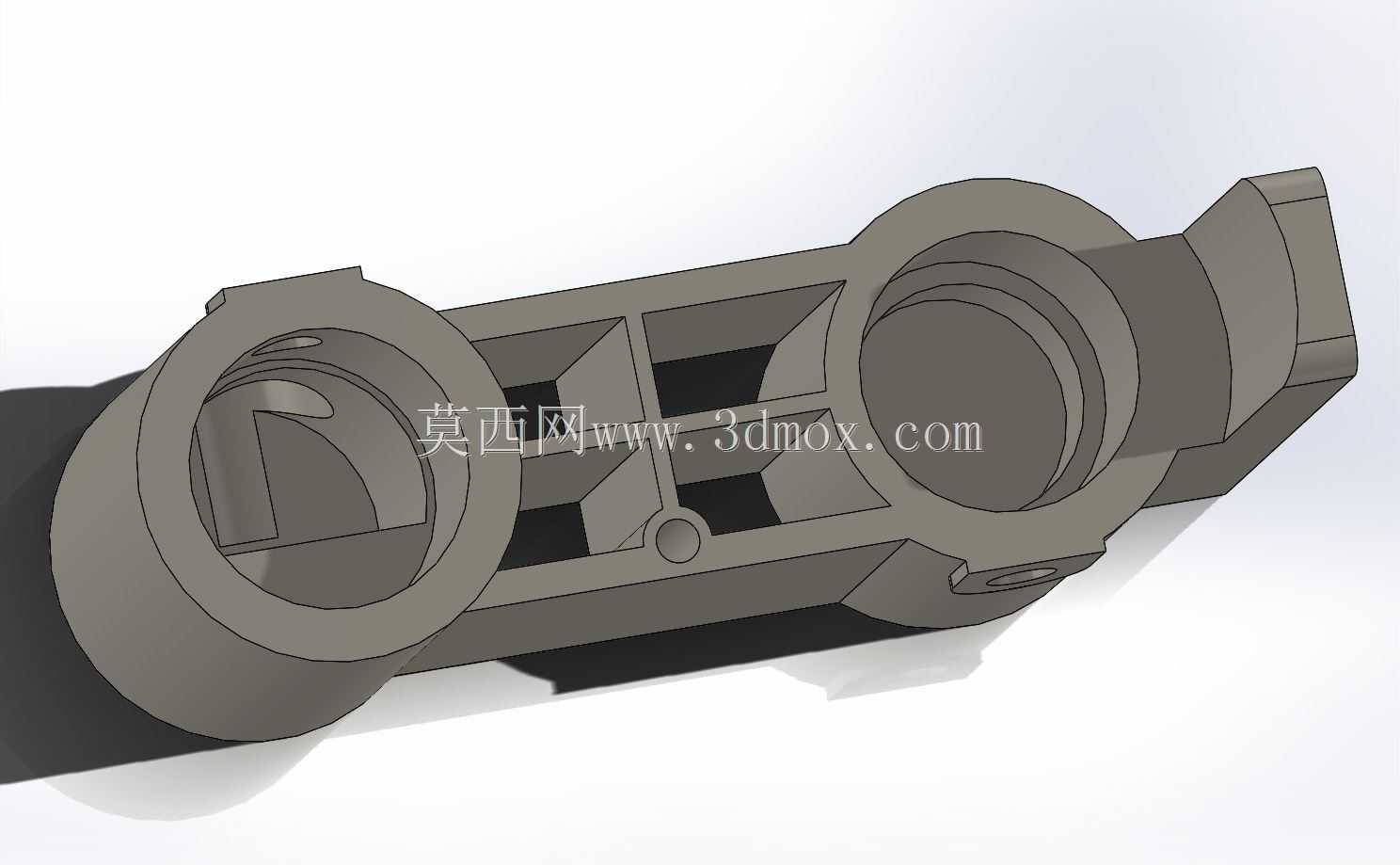

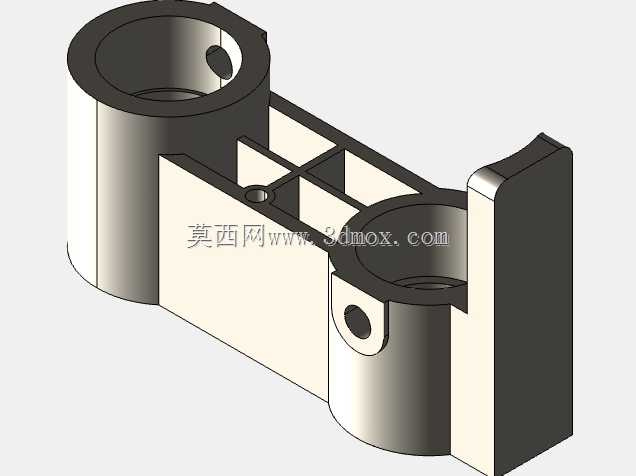

　　从功能特性来看，构件两端的筒状接口分别对应不同规格的管路对接需求，内部的加强筋结构并非随意布置，而是根据流体流经时的压力分布做了针对性的壁厚补强，中间的分隔筋既可以将两个通路做物理隔离，也能作为整体结构的受力支撑，降低管路振动带来的结构疲劳风险，筒壁上预留的小凸台结构，是用于安装固定定位销的，安装时可以通过定位销快速对齐安装基准，避免装配时出现接口错位导致的密封失效问题。该构件主要应用在工业流体输送系统的管路转接节点，承担不同通径管路的对接、流体流向折转以及管路系统的刚性支撑作用，在液压泵站、工业冷却循环系统、低压流体输送管网中都能见到这类转接构件的身影，区别于标准法兰或直通接头，这类非对称双筒结构的转接件，多用于安装空间受限、管路走向存在折角且需要兼顾结构强度的场景，避免多段标准接头拼接带来的密封点过多、结构刚性不足的问题。

　　设计过程中首先要确定的是两端接口的通径与安装边界，根据实际管路的通流能力要求，两个筒状接口的内径分别匹配对应管路的外径公差，接口端面的密封槽深度需要根据所选密封圈的压缩比做精确计算，通常O型圈的压缩量控制在18%-25%区间，既保证密封性能，又不会因为压缩量过大导致密封圈过早老化失效。整体外形的轮廓尺寸需要适配安装位置的空间边界，构件的总长度、两个筒身的中心距都要严格匹配现场安装的管路间距，避免出现安装干涉，筒身外侧的非加工面做了均匀的壁厚设计，既保证整体结构强度，也能控制构件的整体重量，降低管路系统的额外负载。内部的加强筋布置遵循力流传递路径，从接口的受力位置延伸到构件的安装固定点，将管路运行时产生的径向力、轴向力均匀分散到整个构件本体上，避免局部应力集中导致的结构开裂。建模过程中需要重点关注内部流道的过渡圆角处理，流体流经折角位置时，如果直角过渡会产生明显的流阻增大、局部紊流问题，因此在流道的折转位置做了R角过渡，降低流体输送过程中的压力损失，同时也能减少流体对内壁的冲刷磨损，延长构件的使用寿命。

　　安装边界方面，构件底部的平面为安装基准面，该平面的平面度公差需要控制在0.1mm以内，保证安装时与安装基座的贴合度，避免因为贴合间隙导致的装配应力，筒身接口的同轴度公差需要匹配管路的安装精度要求，避免管路对接时出现别劲的问题，长期运行下导致密封件损坏、管路变形。这类构件在实际选型应用时，需要根据输送流体的介质特性选择对应的材质，输送常规液压油、冷却水时可以选用铝合金或普通碳钢材质做表面防腐处理，如果是输送腐蚀性流体，则需要更换为不锈钢或工程塑料材质，同时根据系统的工作压力调整构件的壁厚参数，高压工况下需要适当增加筒身壁厚以及加强筋的厚度，保证结构强度满足压力等级要求。

　　在装配环节，需要先清理接口位置的毛刺与杂物，避免杂物进入管路系统造成下游元件堵塞，密封圈安装时要涂抹适量的润滑脂，避免安装过程中密封圈被切边损坏，固定螺栓需要按照对角顺序逐步拧紧，保证受力均匀，避免因为单侧受力导致的接口变形。日常运维过程中，需要定期检查构件的密封位置是否存在渗漏，固定螺栓是否出现松动，尤其是在系统存在周期性压力波动、管路振动较大的工况下，定期的巡检可以及时发现潜在的失效风险，避免出现流体泄漏导致的系统停机问题。
