双轮自平衡移动机器人结构设计

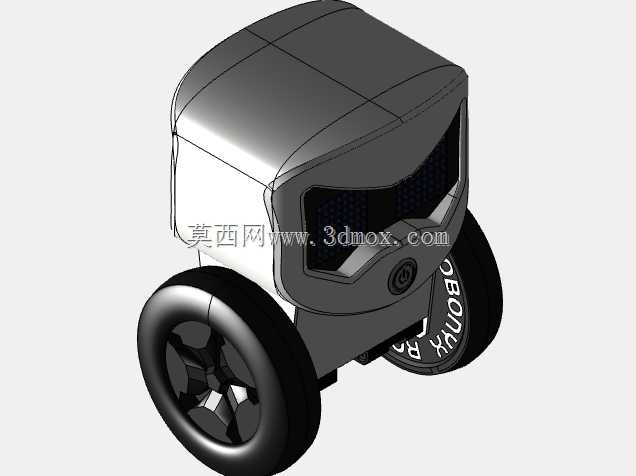

　　这款双轮自平衡移动装置的设计，核心围绕狭小空间内的灵活移动需求展开，在室内巡检、小型物料转运、教学实验演示场景中，这类结构相比多轮移动平台有着更小的转弯半径，可实现原地转向，能轻松穿行于宽度有限的通道、货架间隙区域。从结构布局来看，整机采用上下分层的承载逻辑，上部舱体为控制元件、供电模块的安装腔，外壳做了圆弧过渡处理，既避免尖锐棱角带来的磕碰风险，也能在设备意外倾倒时减少外壳接触面的冲击压强，降低结构破损概率。下部直接与两轮驱动组件连接，重心整体控制在轮轴中心偏下位置，这是自平衡结构能够稳定运行的核心设计要点——重心越低，平衡调节过程中所需的修正力矩越小，控制系统的响应容错空间也更大，能减少高速动态调整时的振荡问题。

　　轮组部分采用大直径宽胎面设计，轮胎表面做了防滑纹理处理，不仅能在平整的环氧地坪、木质地板上获得足够附着力，在轻微不平整的地毯、地砖接缝处也能保持稳定抓地，不会因接触面起伏导致平衡状态突变。轮毂与驱动电机输出轴采用直连式配合，省去了额外的传动减速环节，既减少了传动间隙带来的控制滞后，也压缩了轮组部分的轴向安装尺寸，让整机横向宽度控制在合理范围内，适配更多狭窄通行场景。舱体正面预留了状态显示区域的安装位，可嵌入点阵显示屏或状态指示灯，用于实时展示设备运行状态、电量、平衡倾角等参数，下方设置的电源开关位置做了内凹处理，避免移动过程中误触导致设备断电失稳。

　　舱体内部的安装筋位做了等间距排布，可根据不同使用需求固定控制板、电池组、传感器模块，安装孔位预留了通用的M3螺纹规格，兼容市面上多数开源控制硬件的安装尺寸，方便后续功能拓展。从安装边界来看，整机直立状态下的高度适配常规桌面操作高度，不需要额外抬高操作面即可完成参数调试、模块更换，两轮外侧的突出量控制在舱体宽度范围内，不会在贴墙通行时出现轮组刮蹭墙面的问题。在功能实现逻辑上，结构设计为平衡控制算法提供了硬件基础：舱体内部的倾角传感器安装位与轮轴处于同一水平基准面，能精准采集整机实时倾角数据，避免安装位置偏差带来的测量误差，驱动轮的同轴度公差控制在0.1mm以内，减少转动过程中的径向跳动，防止因机械振动干扰传感器采样精度。外壳的拼接采用卡扣加螺丝的双重固定方式，日常维护时可快速拆开上盖更换内部元件，拼接缝隙做了错位止口设计，能阻挡日常使用中的灰尘、少量泼溅液体进入舱体内部，提升设备在普通室内环境下的耐用性。不同于大型工业移动平台，这款自平衡结构的自重控制在较低区间，单人即可轻松搬运转移，底部没有额外的辅助支撑轮，完全依靠动态平衡实现直立停留，在静止状态下也能通过微小的轮组转动修正倾角，保持站立姿态。

　　在教学场景中，这套结构可作为控制理论、机械结构设计的实践载体，学生可通过调整内部配重位置、更换不同参数的轮组，直观验证重心高度、轮径大小、轮胎摩擦力对平衡控制效果的影响；在商用巡检场景中，可在舱体上部拓展摄像头、环境检测传感器，完成室内定点巡检、环境数据采集工作，相比履带式移动平台，轮式结构的运行噪音更低，不会对办公、教学环境造成噪音干扰。结构设计阶段还考虑了跌落防护，舱体边角位置做了加厚处理，在10cm高度意外跌落时，加厚区域可吸收大部分冲击能量，保护内部电子元件不受损坏，轮组与舱体的连接位置设置了缓冲胶垫，能吸收路面颠簸带来的振动，传递到舱体内部的振动加速度可降低60%以上，保障敏感传感器的稳定工作。
