千升容量方形储水罐体结构设计

　　在中小型工业供水、户外作业临时储水、农业灌溉中转、商用净水配套等场景里，大容量储液容器的选型一直要兼顾空间利用率、结构强度与安装便捷性，这款千升级方形储水罐体的三维结构，就是针对这类场景做的落地化设计。不同于常见的圆柱形储水罐，方形结构的核心优势是在固定安装空间内的容积率更高，尤其是多罐并排布置时，圆柱罐之间会留下大量无法利用的三角间隙，而方形罐体可以做到侧壁完全贴合，在集装箱运输、机房内集成布置、车载配套安装时，能把空间利用率提升三成以上，这也是很多集成式供水设备、移动供水站优先选择方形储液罐的核心原因。

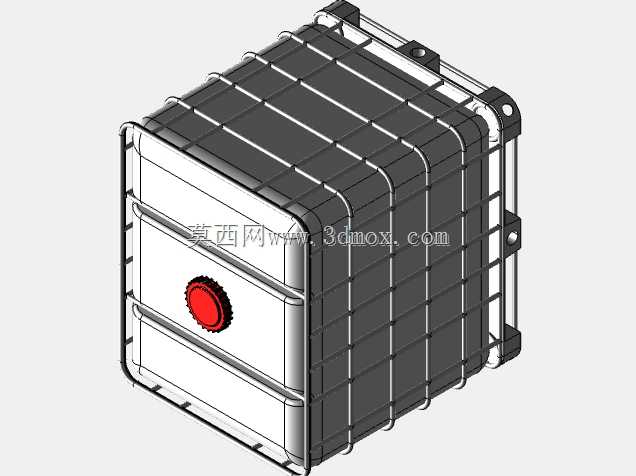

　　从结构设计逻辑来看，这款罐体的主体采用一体成型的思路，侧壁做了等距分布的环形加强筋结构，这些加强筋不是简单的凸起装饰，而是通过有限元校核后确定的间距与凸起高度——当罐体满载1000升液体时，侧壁会受到持续的静液压力，越靠近罐体底部压力越大，加强筋的存在可以把大面的薄板分割成多个小的受力单元，避免侧壁出现鼓胀变形，长期使用也不会因为反复形变出现应力开裂。罐体顶部设置的带密封结构的加注口，采用螺纹旋盖配合密封圈的设计，红色的端盖既可以起到视觉标识作用，也能在加注作业时快速定位，旋合到位后可以满足户外使用的防尘、防溅要求，避免杂物进入罐内污染存储介质。

　　罐体外部的金属框架是整个结构的承载核心，框架采用型材拼接而成，四个角设置了带安装孔的固定支耳，这些支耳的位置经过重心校核，满载状态下吊装时罐体不会出现倾斜，安装时可以通过螺栓直接把支耳固定在安装基座上，不需要额外做焊接固定，拆装维护都很方便。框架与罐体本体之间预留了微小的缓冲间隙，避免运输过程中颠簸震动导致罐体与金属框架硬接触出现磨损，同时框架的上沿高于罐体顶部，在堆叠存放或者上方有物体掉落时，可以直接承受冲击力，保护罐体本体不受损坏。

　　从安装边界来看，这款罐体的外形尺寸适配标准货运托盘的规格，单罐可以直接放在1200mm*1000mm的标准托盘上，四个支耳的安装孔位间距也匹配常见的设备安装基座预留孔，不需要现场重新打孔适配。罐体的进出水口预留位置在侧壁下部，距离底部有一定高度，既可以避免罐底沉积的杂质进入出水管路，也能对接标准规格的管路接头，不需要额外做变径转接。在实际选型应用中，这类罐体除了存储清水，也可以适配部分无腐蚀性的工业液体存储，结构设计时已经考虑了满载状态下的长期载荷，静态放置时不需要额外做支撑加固，只要安装基面保持水平，就可以保证长期使用的结构稳定性。

　　做这类储液容器的三维建模时，最容易忽略的就是加强筋与罐体主体的过渡圆角，如果圆角过小，成型过程中会出现应力集中，使用过程中容易在筋位根部出现开裂，这款模型里所有的结构交接位置都做了合理的圆角过渡，既符合滚塑或者吹塑成型的工艺要求，也能提升整体结构的抗疲劳性能。另外框架与罐体的配合公差也做了合理设定，既不会因为间隙过大导致罐体在框架内晃动，也不会因为过盈配合导致装配困难，实际生产时可以直接按照模型的尺寸开模生产，不需要做过多的尺寸调整。
