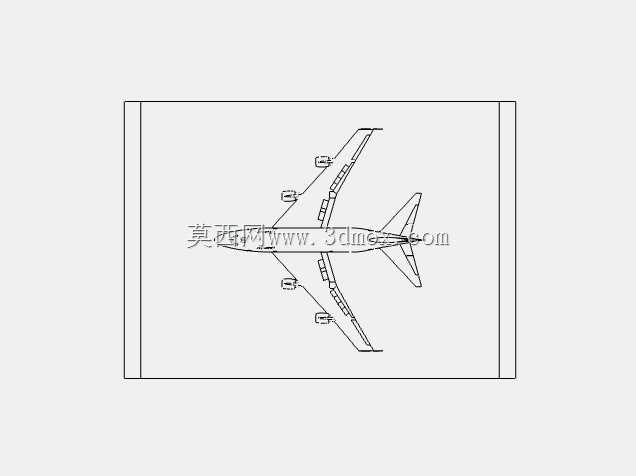

阿维翁内斯飞机俯视结构线稿设计

　　在航空装备的结构设计与方案验证环节，俯视视角的整机线稿是结构工程师梳理整机布局、核对各系统安装边界的核心参考资料，这份阿维翁内斯飞机的俯视结构设计，完整呈现了宽体民用航空器的整机拓扑关系，能为结构建模、总体方案评审、改装设计提供精准的二维基准。从实际工程应用场景来看，这类俯视结构线稿常被用于新机总体方案的初步布局论证，也可作为现有机型改装作业时的位置核对依据，比如在进行机载设备加装、管路线路重新排布、机身蒙皮检修方案制定时，工程师可以依托这份俯视视图快速定位各部件的相对位置，避免出现部件干涉、安装空间不足的问题。

　　从整机功能特性来看，该机型采用下单翼后掠翼布局，四台发动机分别吊装于两侧机翼下方，这种布局能有效降低发动机运转时传递至客舱的振动，同时机翼离地高度适中，便于地面维护人员开展发动机检修、燃油加注等日常作业。机身采用长筒形增压壳体设计，俯视视角下可以清晰看到机身段的分段位置，这些分段对应机身制造时的工艺分离面，不同分段分别承担驾驶舱、客舱、货舱、尾段设备舱的功能，在建模过程中需要严格对齐各分段的连接框位置，保证机身整体的同轴度，避免后续装配时出现阶差。机翼部分的线稿清晰标注了襟翼、副翼、扰流板的布置位置，这些操纵面的转轴位置、作动机构安装空间都在俯视视图中预留了明确边界，设计时需要保证操纵面偏转时不会与机翼主结构、发动机吊舱发生运动干涉。尾翼部分采用常规布局，水平尾翼与垂直尾翼的连接位置、尾翼上的操纵面分界都有明确呈现，尾段的APU安装位置也在俯视视图中预留了对应的舱段空间。

　　起落架部分采用前三点式布局，前起落架位于机身头部下方，主起落架分别布置于机翼根部与机身连接的区域，俯视视角下可以清晰看到各起落架的收放舱轮廓，在进行起落架收放机构建模时，需要严格对照视图中的舱体边界，保证起落架完全收起时能完全纳入舱内，同时收放路径上不会与周边的液压管路、燃油箱、结构框发生干涉。机翼下方的四个发动机吊舱位置对称分布，每个吊舱与机翼的连接挂点位置都有明确的标识，挂点的位置设计需要考虑发动机的载荷传递路径，将发动机的推力、重量载荷均匀传递至机翼主承力翼盒，避免出现局部应力集中的问题。

　　在设计思路层面，这份俯视结构线稿严格遵循了民用航空器的总体设计规范，整机沿机身纵轴完全对称，各部件的位置排布充分考虑了地面维护、飞行性能、结构强度的多重需求。比如发动机吊舱与机身的距离设置，既保证了发动机工作时的气流不会直接冲刷机身蒙皮，也预留了足够的维护操作空间，便于地面人员接近发动机开展检修作业。机身的长细比设置兼顾了高速飞行时的减阻需求与客舱布置的空间要求，俯视视角下的机身宽度变化平滑过渡，没有出现截面突变，能有效降低飞行时的压差阻力。机翼的后掠角设置匹配机型的巡航速度需求，机翼上的操纵面分区合理，不同位置的操纵面分别承担滚转操纵、增升、减速的功能，各操纵面的面积比例经过气动优化，能保证飞机在不同飞行阶段都有足够的操纵效率。

　　从安装边界与尺寸控制的角度来看，这份线稿为三维建模提供了精准的二维基准，建模时可以先以俯视视图为基准勾勒整机的平面轮廓，再结合其他视图拉伸出三维结构，过程中需要严格核对各部件的相对位置：比如机翼后缘与机身的连接位置、水平尾翼与机身尾段的连接位置、发动机挂点与机翼翼梁的对应位置，这些位置的偏差会直接影响后续的结构强度计算与气动仿真结果。在进行机载设备布置时，俯视视图能帮助工程师快速判断设备的安装位置是否在机身的承力框范围内，是否会与周边的系统管路发生冲突，比如燃油箱的布置范围在机翼内部与机身中央翼盒区域，这些区域在俯视视图中都有明确的边界，布置管路时需要避开油箱的通气口、放油口位置，同时保证管路的弯曲半径符合安装规范。客舱内部的座椅布置、应急出口位置也能在俯视视图中找到对应的标识，这些位置的设置需要符合民航适航规范的要求，保证应急情况下乘客能快速撤离。

　　对于结构设计从业者而言，这类俯视结构线稿是开展逆向建模、方案设计的重要参考，依托这份线稿搭建的三维模型，可进一步开展气动仿真、结构强度校核、重量估算等后续工作，能有效减少前期方案论证阶段的重复工作量，提升设计效率。在建模过程中，还需要注意各部件的工艺合理性，比如机身蒙皮的分块位置要对应结构框的位置，机翼壁板的分块要考虑翼肋的布置，保证后续制造时的工艺可行性，避免出现无法加工的结构特征。
