拖挂式旅居大篷车底盘框架结构设计

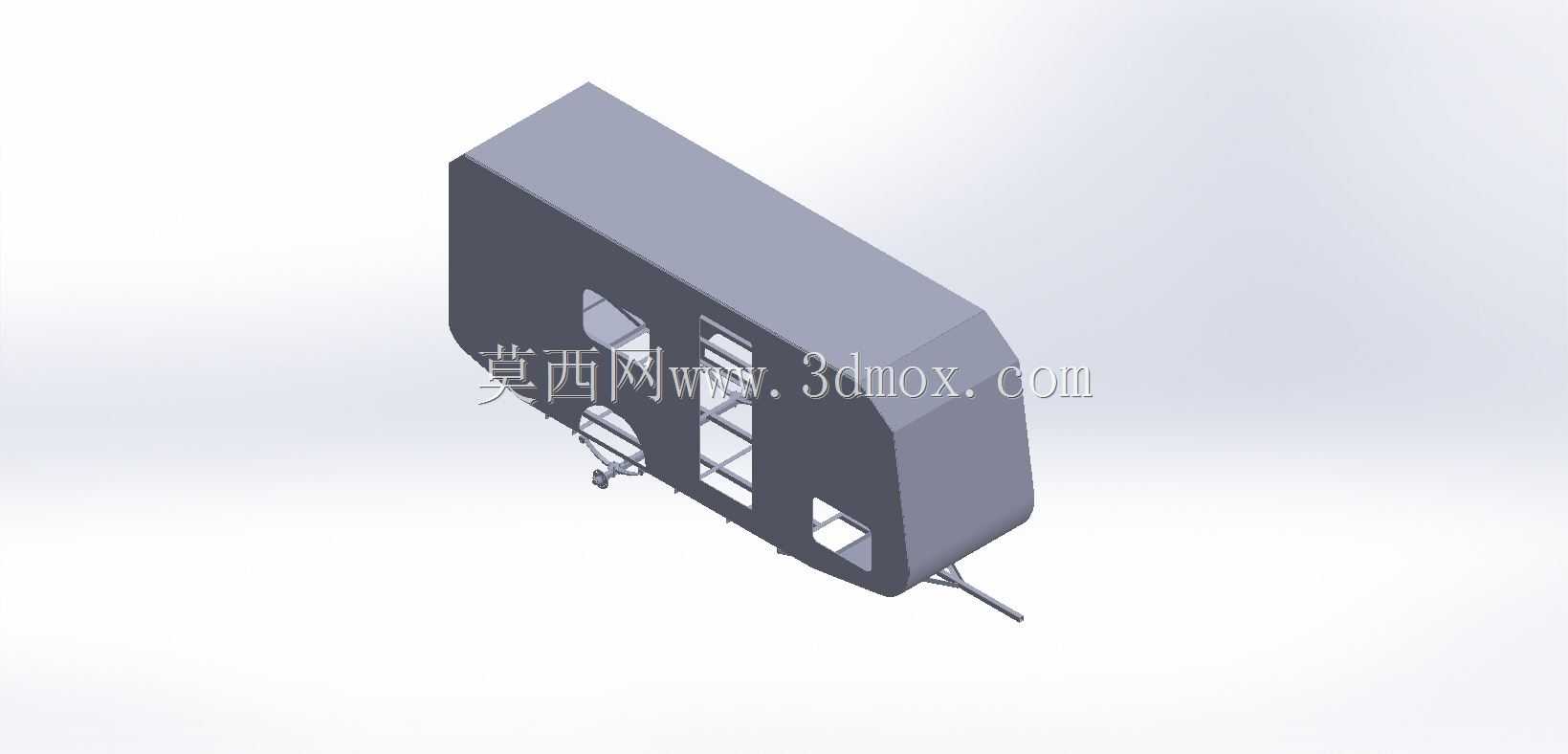

　　该结构为拖挂式旅居挂车的承载主体框架，核心承担舱体载荷传递、行驶受力缓冲、外接部件安装基准的作用，在户外旅居、短途移动营地、流动作业配套等场景中作为核心承载结构使用。框架整体采用异型截面型材拼接成型，前端设置牵引连接结构，可与乘用车、轻型牵引车的拖挂装置匹配，牵引连接点的高度预留了常规家用车后拖钩的安装区间，适配多数民用牵引车辆的拖挂接口尺寸，无需额外改制牵引座即可完成挂接。

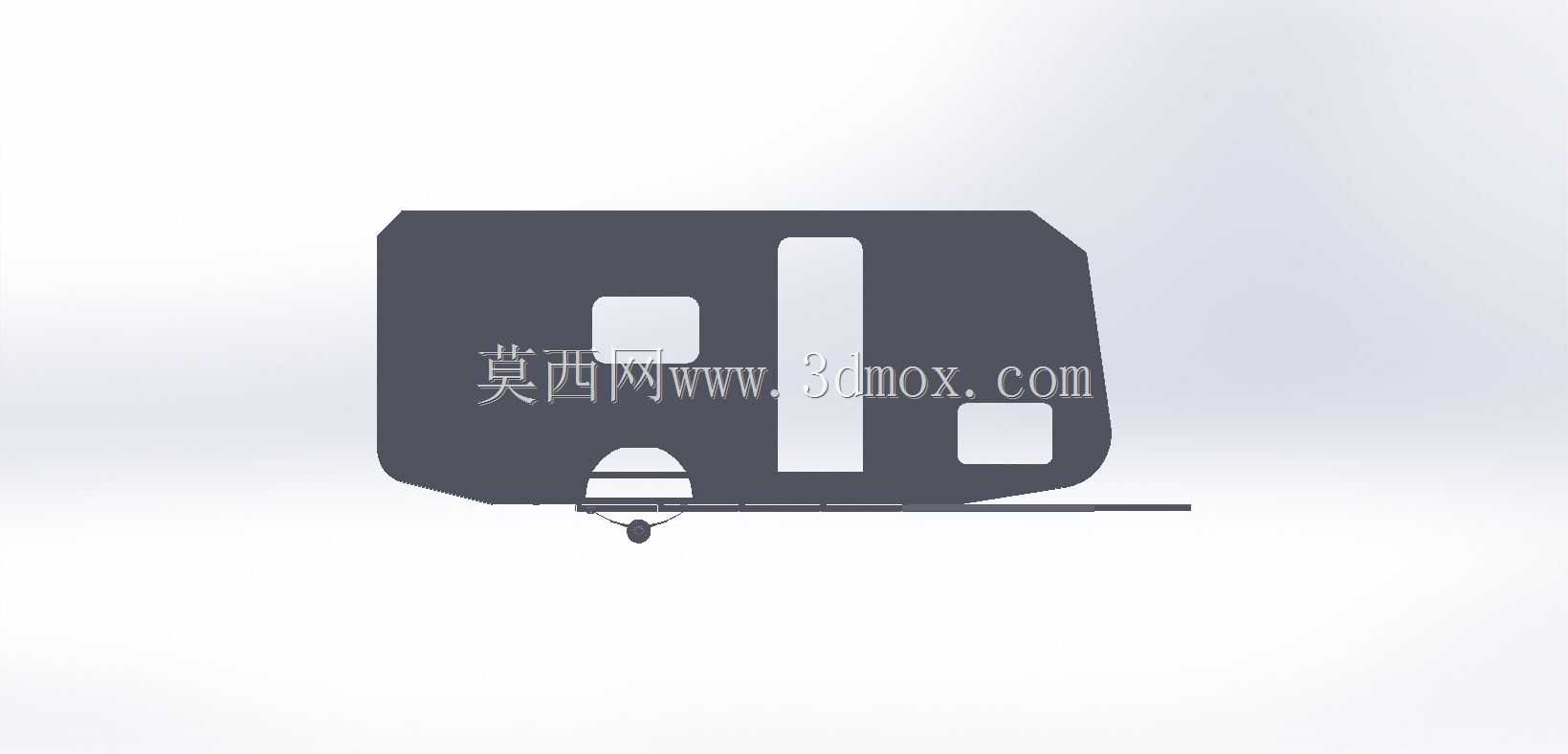

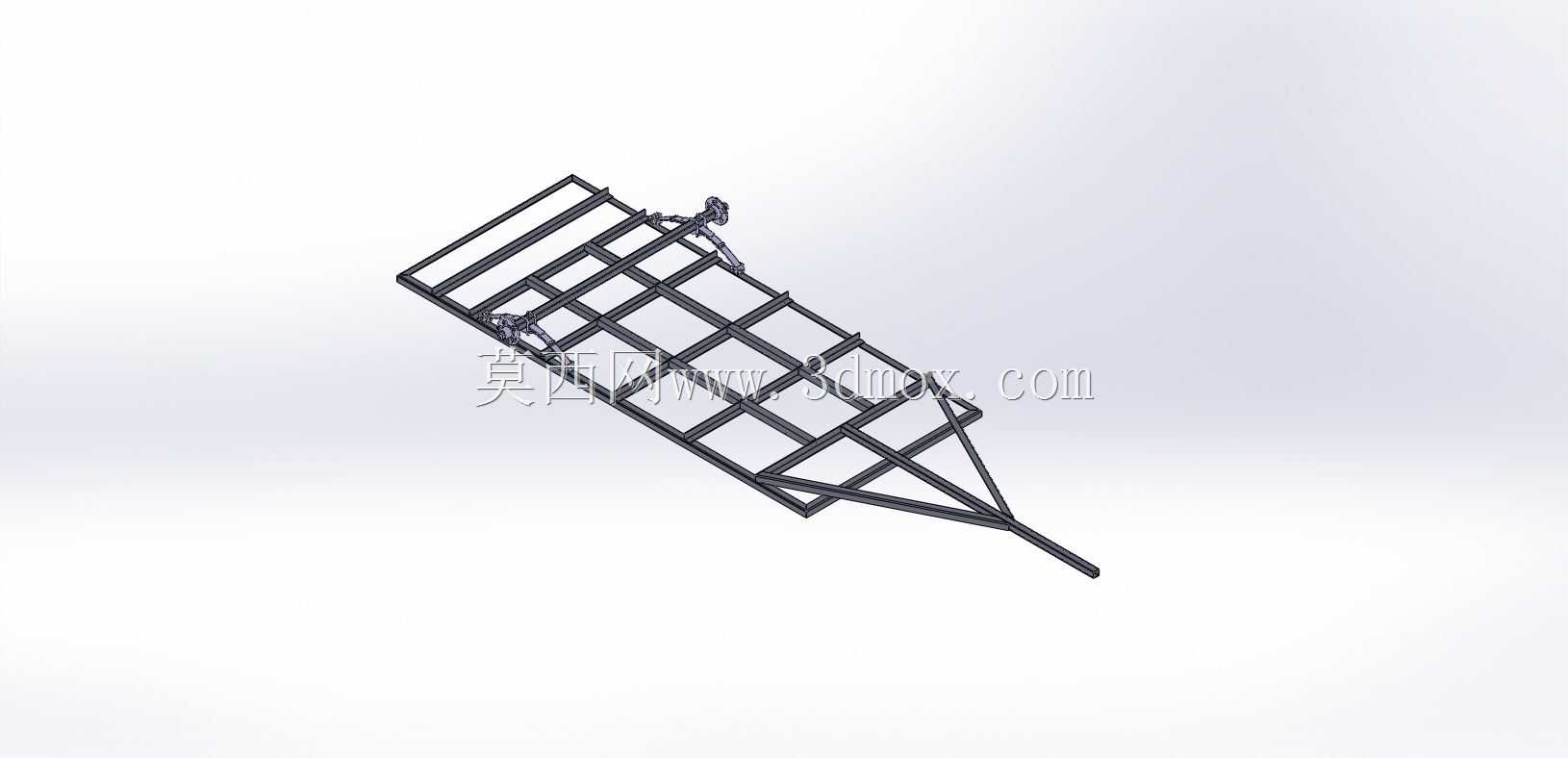

　　舱体侧围的框架预留了窗体、舱门的安装空位，侧部开口的加强筋沿受力方向布置，避免行驶过程中路面颠簸带来的交变应力造成框架焊缝开裂，底部纵梁从牵引端一直延伸至尾部支撑结构，形成连续的载荷传递路径，整车载荷通过纵梁分散至两侧轮组安装位，轮组安装位预留了减震器、板簧的安装孔位，孔位间距符合轻型拖挂车轮轴的通用安装尺寸，可直接适配市面主流的小吨位挂车轴总成。尾部设置的支撑结构驻车时可展开触地，分担驻车状态下的舱体载荷，避免长期静置造成轮组轮胎长期受压变形，支撑腿的收纳位置贴合框架底部轮廓，行驶状态下不会超出车体宽度边界，满足道路行驶的外廓尺寸要求。

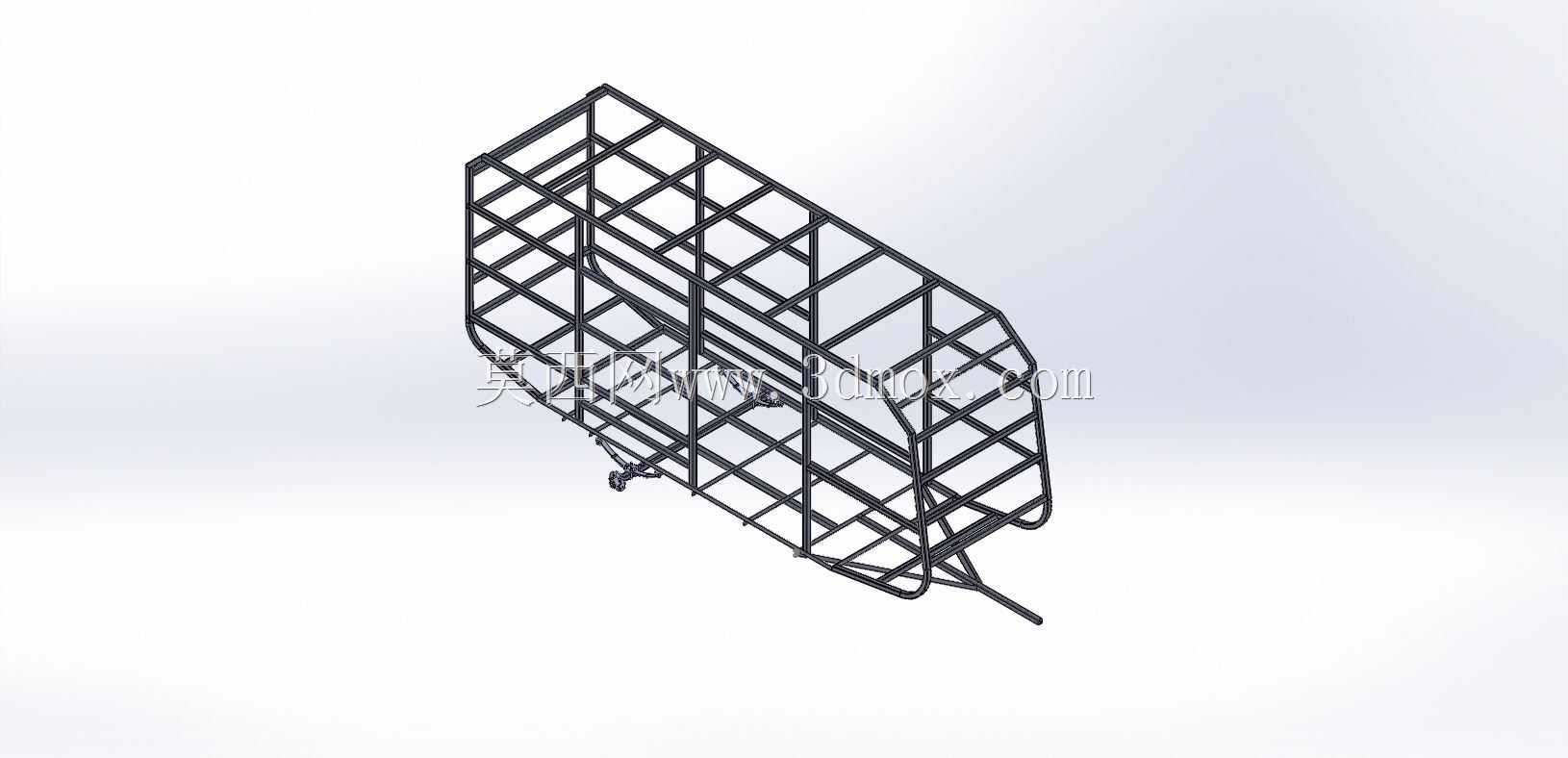

　　设计过程中优先考虑了框架的抗扭性能，在舱体转角位置设置了斜向加强撑，抵消非铺装路面行驶时单侧车轮抬升带来的框架扭转变形，避免舱体蒙皮因框架形变出现开裂、密封失效问题。框架顶部的安装平面预留了太阳能板、顶置空调、行李架的安装螺孔，孔位排布避开了顶部横梁的受力核心区，不会因上部加装设备造成框架局部应力集中。侧围下部预留了水箱、电池舱、储物箱的安装挂点，挂点位置均设置在横梁与纵梁的交接节点处，确保外挂设备的载荷能够直接传递至主承载框架，不会造成侧围蒙皮局部受力变形。

　　框架内部的横向支撑间距经过匹配计算，既能够为内部旅居设施提供安装基准，也预留了管线穿行的空间，水电管线可沿横梁内侧的预留空位排布，避免管线与活动部件干涉，同时减少管线外露带来的磨损风险。牵引端的结构做了圆弧过渡处理，转向时牵引架与牵引车尾部不会发生运动干涉，满足常规道路转向的角度要求，最小转弯半径适配普通城市道路的转弯半径需求，无需特殊驾驶操作即可完成常规转向动作。轮拱位置的框架做了内凹处理，预留了轮胎跳动的缓冲空间，即使在满载状态下经过颠簸路面，轮胎也不会与框架主体发生剐蹭，轮拱内侧预留了挡泥板、刹车管路的安装位，管路排布沿纵梁内侧固定，避免行驶过程中被飞石击打损坏。整个框架的焊接节点均做了应力释放设计，关键受力位置的焊缝采用连续满焊，非受力位置采用分段焊减少焊接变形，整体成型后可满足长期户外使用的强度要求，适配不同气候区域的户外使用场景，无论是平原铺装路面的长途行驶，还是非铺装路面的短途移动，框架结构都能保持稳定的承载性能，不会因长期交变载荷出现结构失效。
