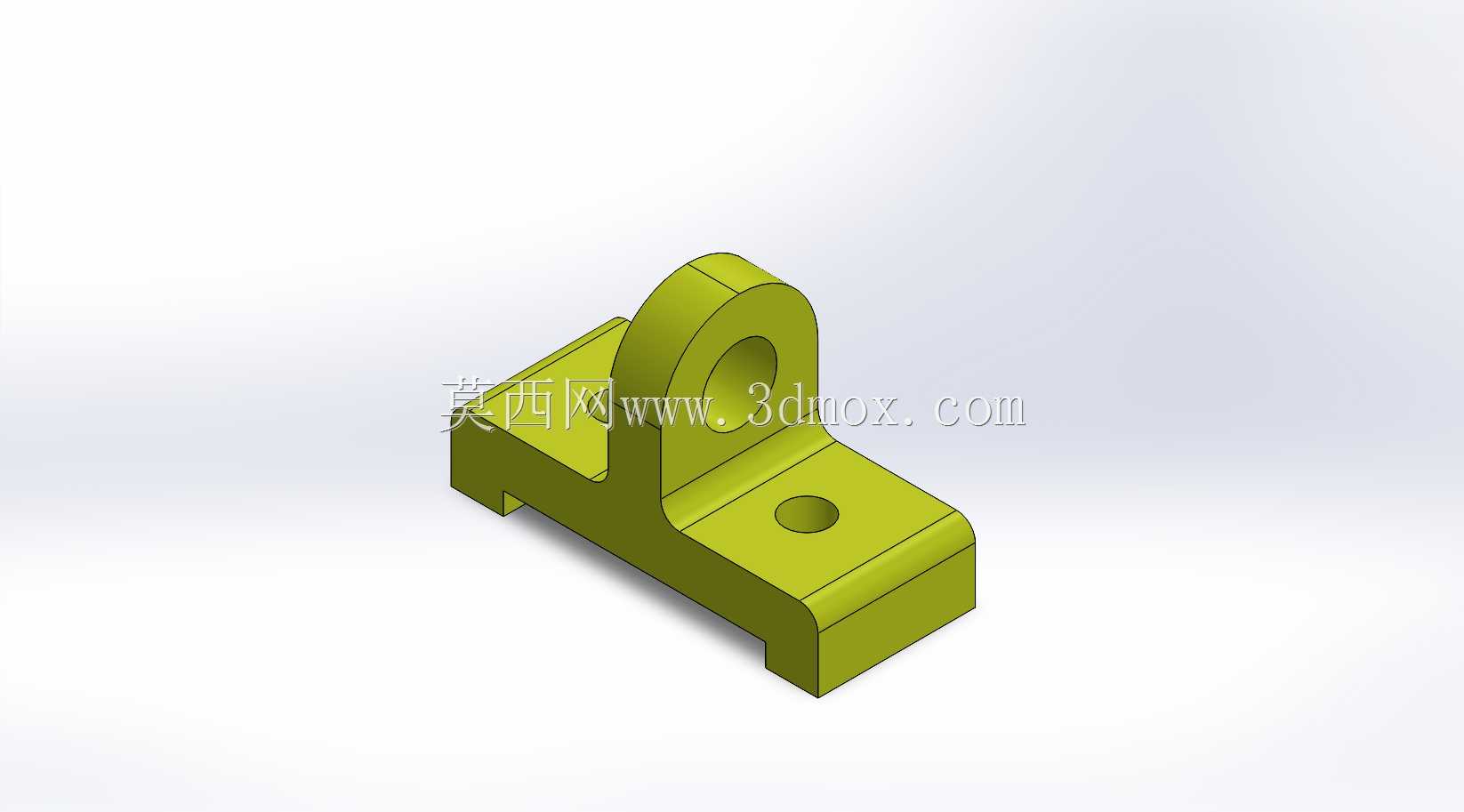

带凸台吊耳式安装固定支座结构

　　这类带吊耳的凸台式固定支座，在小型机电设备的内部安装场景中应用十分广泛，常见于低压电源变压器周边的辅助构件固定、小型气动回路的阀件安装基座、电控柜内走线支架的定位支撑等场景，承担着承载上部构件、限定安装位置、抵消设备运行产生的小幅振动载荷的作用。从结构功能上看，底座部分的平直底面是核心安装基准面，加工时需要保证平面度误差控制在合理区间，避免安装后出现翘曲导致上部构件定位偏移，底座上预留的沉孔用于穿装固定螺栓，可将整个支座锁紧在设备的安装基板或者型材框架上，沉孔的深度设计刚好可以容纳螺栓头部，保证安装后支座表面无凸起，不会干涉上部构件的装配。

　　上部的立式吊耳结构开有同轴通孔，用于穿装销轴或者连接螺杆，实现与相邻连杆、挂装构件的铰接连接，吊耳与底座衔接的位置做了大圆角过渡，避免应力集中导致长期受载后出现断裂，这一细节在有小幅往复摆动的铰接场景中尤为重要，很多早期失效的同类支座都是因为衔接处直角过渡，在交变载荷下产生疲劳裂纹。设计这类支座时，首先要确定安装边界：底座的长宽尺寸需要匹配安装位置的可用空间，不能超出相邻构件的安全间隙，比如在变压器周边使用时，要保证支座与变压器绕组、接线端子的安全电气间隙，避免出现绝缘风险；吊耳的中心高度需要匹配铰接构件的运动行程，保证销轴穿装后，相邻构件摆动时不会与底座表面发生剐蹭。

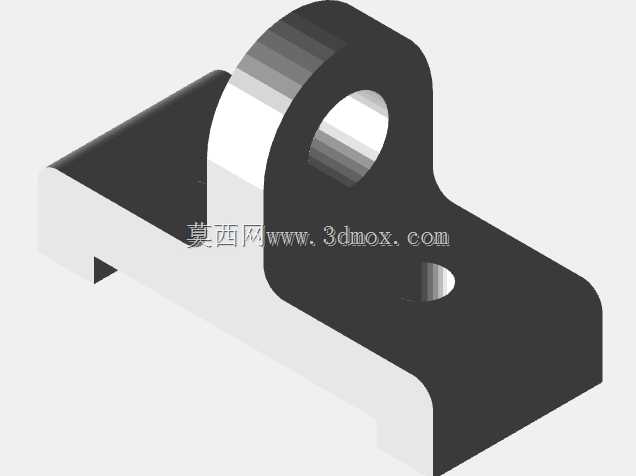

　　建模过程中，先以底座底面为基准绘制中心矩形，拉伸形成底座的主体凸台，之后在凸台对应位置拉伸切除出安装沉孔，再在底座一端向上拉伸形成吊耳的立式结构，切除出吊耳的铰接通孔，之后对所有锐边做倒角处理，对吊耳与底座的衔接位置做全圆角过渡，最后通过镜像特征完成对称结构的细节处理，整个建模逻辑遵循从基准到特征、从主体到细节的顺序，保证特征之间的父子关系清晰，后续修改尺寸时不会出现特征报错。从实际使用的角度看，这类支座的材质通常选用普通碳素结构钢，表面做镀锌或者发黑处理，应对常规室内设备环境的防锈需求，如果是在户外或者有腐蚀的环境中使用，也可以更换为不锈钢材质，对应调整安装孔的尺寸公差即可。

　　安装时需要先将底座的贴合面清理干净，避免有铁屑、漆皮等杂物夹在结合面之间，导致支座安装倾斜，穿装固定螺栓时要对角均匀拧紧，防止底座受力不均产生变形，吊耳孔内如果是频繁摆动的铰接场景，还需要加装衬套来降低磨损，延长支座的使用寿命。在结构校核时，重点关注吊耳根部的弯曲应力和底座安装孔的挤压应力，根据实际承载的载荷大小调整底座厚度和吊耳的宽度，不需要过度冗余设计来增加不必要的重量，尤其是在便携式小型设备中，这类支座的重量控制也会影响整体设备的便携性。很多初学者在练习这类零件建模时，容易忽略安装基准的一致性，比如将沉孔的深度方向做反，或者圆角过渡的半径设置过大，导致与相邻零件的装配出现干涉，实际建模前可以先梳理清楚零件的装配关系，明确每个特征对应的功能需求，再开始绘制草图，就能避免很多低级错误。
