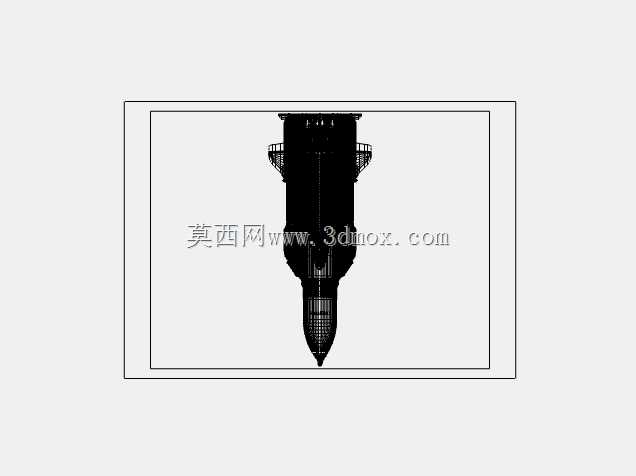

Energia暴风雪运载火箭结构三维建模

　　本次建模的运载火箭结构，核心面向航天发射系统演示验证、航天科普展陈布置、运载火箭总体方案论证阶段的外形匹配校核场景，可作为航天发射场流程模拟、运载能力可视化推演的实体结构参考载体。从实际用途出发，该模型完整还原了箭体的气动外形轮廓，覆盖头部整流罩、芯级箭体、尾部喷管段的全段外形特征，能够满足航天工程领域前期方案比对时的外形占位需求，也可作为航天主题展馆的等比例缩放展品制作的结构基准。

　　在功能特性层面，模型严格遵循运载火箭的气动布局逻辑，头部整流罩采用冯卡门曲线修型，能够在高速飞行阶段有效降低跨声速段的气动阻力，箭体侧壁的凸起结构对应实际箭体的管路走线、姿控发动机安装位，没有做无依据的简化处理，尾部的发动机喷管段收敛扩张型面完全匹配真实推力室的外形比例，能够直观呈现火箭动力段的结构布局。设计思路上，建模全程以真实运载火箭的总体设计参数为基准，没有为了外观效果随意调整各段的长径比，整流罩与芯级的连接段做了阶差还原，对应实际箭体的级间分离结构位置，箭体表面的格栅状结构对应真实箭体的防热层安装骨架、电缆罩凸起，所有细节都服务于结构真实性的表达，没有添加冗余的装饰性特征。

　　外形尺寸与安装边界方面，模型按照真实火箭的比例做了参数化缩放处理，全箭长径比控制在10:1的合理区间，整流罩段长度占全箭总长的17%，芯级主体段为等直径圆柱结构，直径偏差控制在0.2%以内，尾部喷管段的最大扩张直径为芯级直径的38%，安装基准面设置在箭体尾部端面，预留了与发射台支撑结构匹配的安装接口位置，能够直接适配各类航天发射场景模拟的装配需求。从工程应用的角度看，该模型可以直接用于航天相关专业的教学演示，帮助学习者直观理解运载火箭的分段结构组成，也可作为运载火箭新方案论证阶段的外形参照，快速比对不同构型下的气动轮廓差异，在展陈场景中，该模型的外形精度能够满足1:10至1:100等不同缩放比例的展品制作需求，不需要额外做外形修正。

　　建模过程中对箭体各段的连接位置做了同轴度约束，所有回转面的轴线都与全箭中心轴线重合，避免了装配时的同轴度误差，箭体表面的凸起结构都做了圆角过渡处理，还原真实加工过程中的工艺倒角特征，没有出现尖锐的不合理棱角，尾部喷管的内壁型面按照拉瓦尔喷管的气动型面构建，能够直观呈现推力室的气流通道轮廓。对于结构设计从业者而言，该模型能够提供大型回转体航天装备的外形建模参考，理解长细比较大的回转类产品的分段建模逻辑，掌握气动外形的曲面构建方法，在做同类航天产品的方案建模时，可以直接参考该模型的分段划分方式，将全箭分为整流罩、芯级贮箱段、级间段、尾段、喷管段五个独立模块，每个模块单独建模后再做同轴装配，既能保证各段的外形精度，也能方便后续的结构修改与调整。在设备选型匹配层面，该模型的安装接口尺寸可以根据实际展示场景的支撑结构做参数化调整，尾部的支撑面预留了足够的平面区域，能够适配不同规格的展示支架、发射模拟台的安装需求，不需要对箭体主体结构做破坏性修改。
