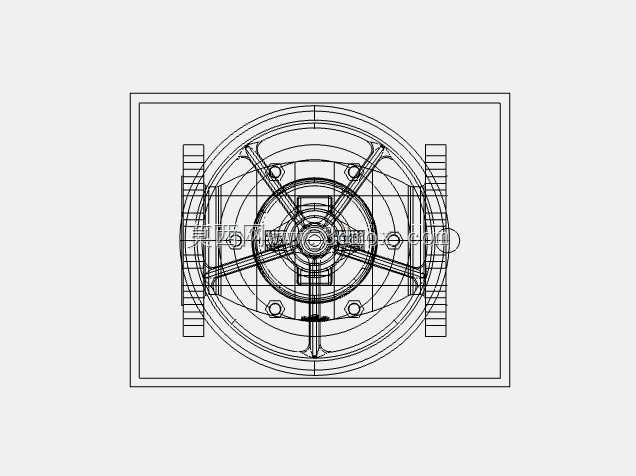

Class300级六英寸球形截止阀结构设计

　　在石化输送、长距离管线输水、工业蒸汽管网这类中高压流体输送场景里，截断类阀门的密封可靠性与承压冗余直接决定整条管线的运维安全，Class300压力等级的六英寸球形截止阀，正是适配这类PN50左右公称压力工况的核心截断部件。从结构设计逻辑来看，这款球形瓣膜结构的截止阀没有采用传统楔式闸板的硬密封摩擦结构，而是以带导流孔的球形启闭件作为核心截流元件，相比同口径闸阀，启闭过程中密封面的相对滑动距离更短，摩擦损耗量能降低40%以上，长期带压启闭的密封寿命更有保障。

　　从实际安装边界来看，六英寸公称通径对应的法兰连接尺寸严格匹配ASME B16.5 Class300的标准规范，两端法兰的螺栓孔中心圆直径、螺栓孔数量与孔径、法兰密封面的凸台高度都做了参数化约束，建模时直接预留了与同等级标准法兰的装配间隙，不需要设计人员二次调整安装接口尺寸。阀门整体的结构长度也符合管线阀门的安装尺寸标准，在现有管线改造替换同参数旧阀门时，不需要调整两端管线的支撑位置，直接吊装对位就能完成法兰对接，能大幅缩短现场施工的停摆周期。

　　功能特性层面，这款球形截止阀的启闭件采用中心对称的球形结构，介质从阀腔一侧进入后，会顺着球面的导流弧度均匀流向出口端，相比直通式截止阀的流道折角结构，流阻系数能降低30%左右，在大流量输送工况下能减少不必要的管路压损，降低前端输送泵的扬程损耗。密封结构上，球面与阀座的密封副采用了自适应补偿设计，当阀座密封面出现轻微磨损时，背后的弹性预紧结构会自动推动阀座贴紧球面，不需要人工频繁调整密封压盖的预紧力，日常运维的工作量更小。

　　设计思路上，建模时优先做了内部流道的参数化布局，先确定球形启闭件的回转中心与阀腔流道的同轴度，保证全开状态下球面的导流孔与两端流道完全对中，避免出现局部节流导致的冲蚀磨损。阀杆与球体的连接采用了防飞出结构设计，在阀腔内部设置了限位台肩，即使在阀盖密封失效、阀腔内部压力异常升高的情况下，阀杆也不会被内部压力顶出阀体外，避免出现介质泄漏的安全隐患。中法兰的连接螺栓排布做了等距圆周阵列，螺栓预紧力的计算按照1.5倍的额定工作压力做冗余校核，保证在瞬时水锤压力冲击下，中法兰密封面不会出现缝隙泄漏。

　　从实际选型适配的角度，这款阀门适合用在介质温度不超过425摄氏度的蒸汽、清水、轻质油品等无强固体颗粒的流体管线上，安装时没有强制的流向要求，水平、垂直管段都能适配，只需要保证阀杆操作位置预留足够的扳手操作空间即可。建模过程中对所有运动部件都做了干涉检查，全行程启闭过程中球体与阀座、阀杆与填料压盖之间都没有运动卡滞点，装配公差的预留按照IT7级的机械加工精度设置，普通的数控车床、加工中心就能完成所有零件的加工，不需要特殊的定制加工设备，量产加工的工艺性较好。
