六角法兰面金属锁紧螺母三维设计

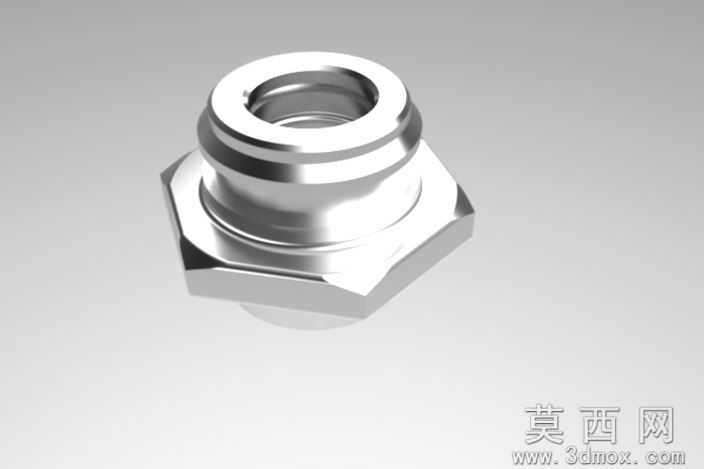

本作品为六角法兰面锁紧螺母的三维设计成果，建模阶段严格遵循机械紧固件的通用尺寸规范，先通过草图绘制螺母底部正六边形的轮廓，精准约束对边宽度、对角尺寸的公差范围，保证后续与配套扳手的适配性。随后绘制法兰盘与上部螺纹套筒的回转截面，通过回转特征生成主体基础结构，再对法兰盘与六角主体的衔接处做圆角过渡处理，既消除应力集中隐患，也还原实际零件的加工倒角特征。上部套筒部分设计了阶梯式的内孔结构，预留出螺纹加工的余量空间，同时在外壁设计多道环形凹槽，用于装配时嵌入尼龙锁紧圈，实现螺纹副的防松功能，这一结构区别于普通六角螺母，能够在振动工况下保持连接可靠性。建模完成后对零件进行材质赋予，选择金属镀铬材质，调整材质的反射率、粗糙度参数，模拟五金紧固件常见的表面镀锌、镀铬处理效果，还原金属零件的冷冽质感。渲染阶段采用柔和的影棚布光方案，主光源从斜上方45度投射，突出螺母六角棱边的金属高光，辅光源补亮底部法兰的暗部区域，避免阴影过重遮挡结构细节，同时添加微弱的环境反射效果，让金属表面的反光更具真实感，最终呈现的效果清晰展现螺母的整体结构、各部位衔接关系与表面处理质感。整个设计过程兼顾了零件的功能性与展示性，结构尺寸符合通用紧固件的装配要求，细节处还原了实际生产中的倒角、凹槽等工艺特征，能够直观展示该类锁紧螺母的外形特点与结构设计逻辑，可用于机械装配演示、紧固件选型参考等场景。
