多孔安装式滚轮承载滑动基板结构

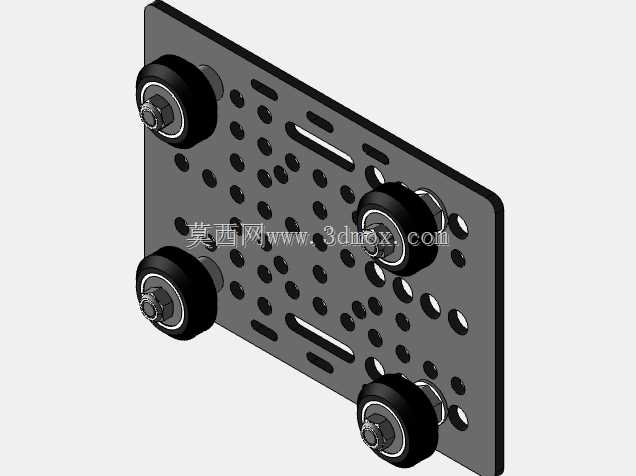

　　这类带滚轮的多孔基板结构，在轻型自动化输送线、工位滑动工装、小型设备滑移平台场景里应用十分普遍，很多需要沿固定导轨做直线往复移动的小型功能模组，都会采用这类结构作为承载底座。从实际使用角度看，基板上的四个偏心滚轮是核心功能部件，滚轮采用深沟球轴承外包聚氨酯轮面的结构，既可以保证滚动时的低阻力特性，也能通过聚氨酯材质的缓冲性能降低运行噪音，同时避免金属轮面和导轨硬接触产生的磨损碎屑污染作业环境，在电子组装、轻工包装这类对洁净度有一定要求的生产场景里适配性很好。

　　设计这类结构的时候，首先要考虑基板的刚性需求，基板采用平板式结构，板材厚度通常根据承载重量选定，常规轻型应用下6-8mm的冷轧钢板或者铝合金板就能满足15-25kg的承载需求，不会在长期负载下出现翘曲变形。基板上密布的安装孔是为了适配不同功能组件的安装需求，孔位采用等间距阵列排布，同时搭配长条形调节腰孔，既可以满足标准件的直接固定，也能给需要调整安装位置的组件留出调节余量，不用在现场二次打孔加工，大幅缩短工装模组的组装调试周期。

　　四个滚轮的安装位置做了偏心轴设计，这是这类滑动基板的关键设计细节，通过转动偏心轴可以调整滚轮和导轨之间的配合间隙，既可以避免间隙过大导致的基板运行晃动，也能防止间隙过小造成的滚轮卡滞、滚动阻力过大问题，调试的时候只需要用扳手转动偏心轴，调整到滚轮和导轨面贴合、推拉无明显旷量后锁紧轴端螺母即可，维护调整十分便捷。从安装边界来看，这类基板的外形尺寸通常根据配套导轨的间距确定，滚轮的外沿间距要和导轨的内侧或者外侧配合尺寸匹配，常规适配20-40mm规格的工业铝型材导轨，安装时不需要额外加工复杂的导轨配合面，只要将四个滚轮卡入导轨的卡槽内，调整好偏心间隙就能投入使用。

　　基板上的安装孔全部采用通孔设计，固定螺丝可以从基板背面穿入，直接固定上方搭载的功能组件，孔位的阵列间距参考通用工业铝型材的孔距标准设计，能和市面上多数标准工业配件的安装尺寸兼容，不管是搭载小型气动组件、检测传感器还是工件定位夹具，都能找到对应的安装孔位。实际使用中，这类结构的运行阻力很小，四个滚轮的轴承采用双面密封结构，能阻挡生产环境里的粉尘进入轴承内部，延长维护周期，在常规车间环境下不需要频繁加注润滑脂就能长期稳定运行。另外基板的边缘做了倒角处理，避免安装调试过程中锋利的板材边缘划伤操作人员，滚轮的外侧加装了轴端挡圈，防止滚轮在长期运行过程中从偏心轴上脱落，提升结构的运行可靠性。很多做小型非标自动化设备的工程师，在设计滑移工位的时候都会优先选用这类成熟结构，不需要从零开始设计滚轮的安装结构和孔位排布，只需要根据自身的承载需求调整基板厚度、滚轮尺寸和孔位间距，就能快速完成整套滑移承载结构的设计，大幅缩短非标项目的设计周期，同时成熟的结构形式也能降低设备调试阶段的故障概率，避免因为结构设计缺陷导致的现场返工。
