3500升锥底立式塑料储料料斗结构

　　在散料存储、中转输送的工业场景里，锥底立式塑料储料料斗是十分常见的单元设备，这类3500升容量的塑料料斗，多采用滚塑一体成型工艺制作，整体无焊缝结构，从根源上避免了拼接容器容易出现的渗漏、接缝积料问题，适配食品原料、塑料粒子、化工粉体、水处理药剂等多种散状物料的短期存储与中转给料作业。从结构设计逻辑来看，这款料斗采用上圆下锥的经典料流形态，上部直筒段提供主要的储料容积，直筒段高度与直径的比例经过反复校核，既保证了3500升的额定储料容量，也避免了直筒段过高导致的物料压实架桥问题；下部锥段的锥角设计参考了常见散料的安息角参数，针对流动性较好的塑料粒子、颗粒状粮食、均匀粉体物料，锥角设置能够保证物料在自重作用下顺畅下滑，不会在锥壁残留积料，出料口位于锥段最底端，采用标准接口尺寸，可直接对接螺旋给料机、真空上料机、重力溜管等下游输送设备，无需额外做变径转接，减少了安装环节的适配工作量。

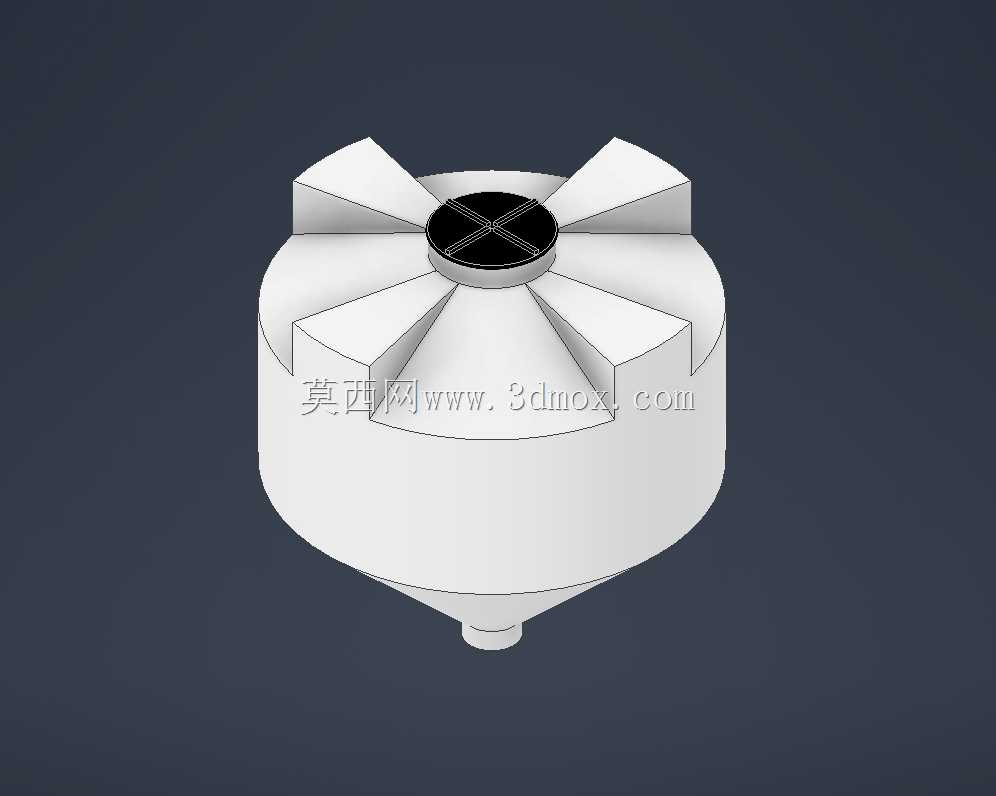

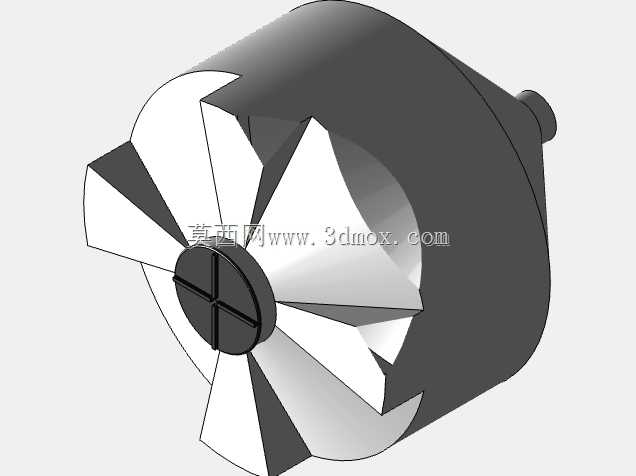

　　料斗顶部的放射状加强筋结构是设计中的关键细节，由于大容量塑料储料罐在装满物料时，顶部端盖需要承受物料上涌的压力、以及户外使用时的积雪、踩踏荷载，放射状的加强筋从顶部中心人孔位置向外辐射延伸至直筒段上沿，将顶部荷载均匀传递到筒壁结构上，相比平面端盖，这种带加强筋的结构可以在不增加整体壁厚的前提下，将顶部结构的抗变形能力提升40%以上，同时也能减少滚塑成型时的壁厚不均问题，避免顶部区域出现应力集中开裂的情况。

　　顶部中心的人孔采用带交叉加强的密封端盖，日常生产中可以通过人孔观察内部物料存量，也方便检修人员进入内部做清洁、检查作业，端盖的密封结构采用快拆式设计，无需专用工具即可开启关闭，密封胶圈的卡槽与端盖一体成型，不会出现胶圈脱落、移位导致的密封失效问题。从安装边界来看，这款料斗的直筒段外径、总高度、锥段高度、出料口离地高度都做了标准化设计，直筒段外壁预留了安装抱箍的定位槽，现场安装时只需配套对应尺寸的钢制抱箍支架，将料斗固定在支架上即可，无需在料斗本体上打孔安装，避免了打孔位置出现应力开裂、渗漏的隐患；出料口的连接尺寸匹配行业通用的给料设备接口，不管是对接重力落料的溜管，还是带压的气力输送管道，都可以通过标准快装接头直接连接，减少现场加工的工作量。在实际应用场景中，这类塑料料斗相比传统的钢制料仓，自重更轻，安装时不需要做重型设备基础，普通的硬化地面即可满足承重要求，同时塑料材质本身耐酸碱腐蚀，在存储有弱腐蚀性的化工原料、水处理药剂时，不需要额外做内衬防腐处理，后期维护成本远低于钢制容器；内壁光滑的滚塑表面不会出现钢制料仓常见的锈蚀脱落问题，不会对存储的物料造成污染，适配食品加工、医药原料生产等对物料洁净度有要求的场景。

　　设计过程中也充分考虑了物料架桥的应对空间，锥段外壁预留了振动器、空气炮的安装位置，如果存储流动性较差的粉体物料，可以在对应位置加装助流装置，不需要对料斗本体做二次改造；直筒段的外壁平整，也可以根据使用需求加装料位计、视镜等附件，安装位置的壁厚经过局部加强，不会因为加装附件出现结构变形。料斗的底部出料口做了加厚处理，因为出料位置是物料流动冲刷最频繁的区域，加厚的壁厚可以提升耐磨性能，延长料斗的整体使用寿命，出料口的端面做了平面度处理，和接头连接时能够保证密封面完全贴合，不会出现漏料、渗料的问题。在车间布局规划时，这类立式料斗通常布置在原料输送系统的起始端，或者混合设备、加工设备的上方，依靠重力给料，省去了额外的输送动力，能够有效降低生产过程的能耗；锥段的倾斜角度也经过实际物料测试，对于堆积密度在0.5-1.2g/cm³之间的散状颗粒、粉体物料，都能实现无残留自重出料，不会出现锥壁挂料导致的物料交叉污染问题，在换料生产时只需要通过顶部人孔做简单冲洗即可完成清洁，适配多品种小批量的生产场景。
