竞赛级机器人驱动器中心壳体结构设计

　　该结构件为机器人电控系统的核心承载壳体，主要应用于竞技类移动机器人的驱动器集中安装场景，在机器人整机布局中承担驱动模块防护、安装定位、布线规整的核心作用，区别于常规工业机器人的封闭驱动舱设计，该壳体采用半开放内嵌式结构，适配竞赛场景下快速拆装、频繁调试的实际使用需求。从实际使用场景来看，竞技类机器人在赛事过程中需要频繁调整驱动参数、更换驱动模块，同时要应对对抗过程中的碰撞、碎屑飞溅等工况，因此该壳体在设计时优先考虑了安装便捷性与结构防护性的平衡，没有采用全封闭的盒体结构，而是预留了大面积的操作开口，方便操作人员在不拆解整机外围结构的情况下，直接对内部的驱动器进行接线、参数调试与模块更换。

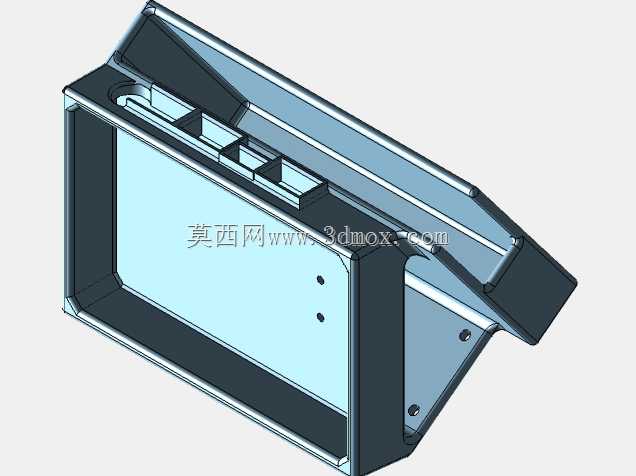

　　壳体的侧边设置了多层导向卡槽结构，可直接卡入机器人的主安装立板，无需额外设计转接支架，安装时仅需从立板外侧沿卡槽推入即可完成定位，配合卡槽末端的限位凸台，可保证在机器人高速移动、急停转向甚至发生碰撞时，壳体不会出现移位脱落的情况。从功能特性上看，该壳体的内腔做了分区台阶设计，不同高度的台阶面分别对应不同型号驱动器的安装孔位，可兼容2到4路常规直流伺服驱动器的并排安装，每个安装位周边都预留了走线缺口，驱动器的动力线、信号线可从缺口处直接引出，避免线缆在壳体内弯折堆积，同时壳体底部设置了均匀分布的小孔，既可以作为安装时的定位销孔，也可作为壳体内部的散热通风孔，在机器人连续运行时，驱动模块产生的热量可通过小孔自然散出，无需额外加装散热风扇，减少整机的重量与供电负载。

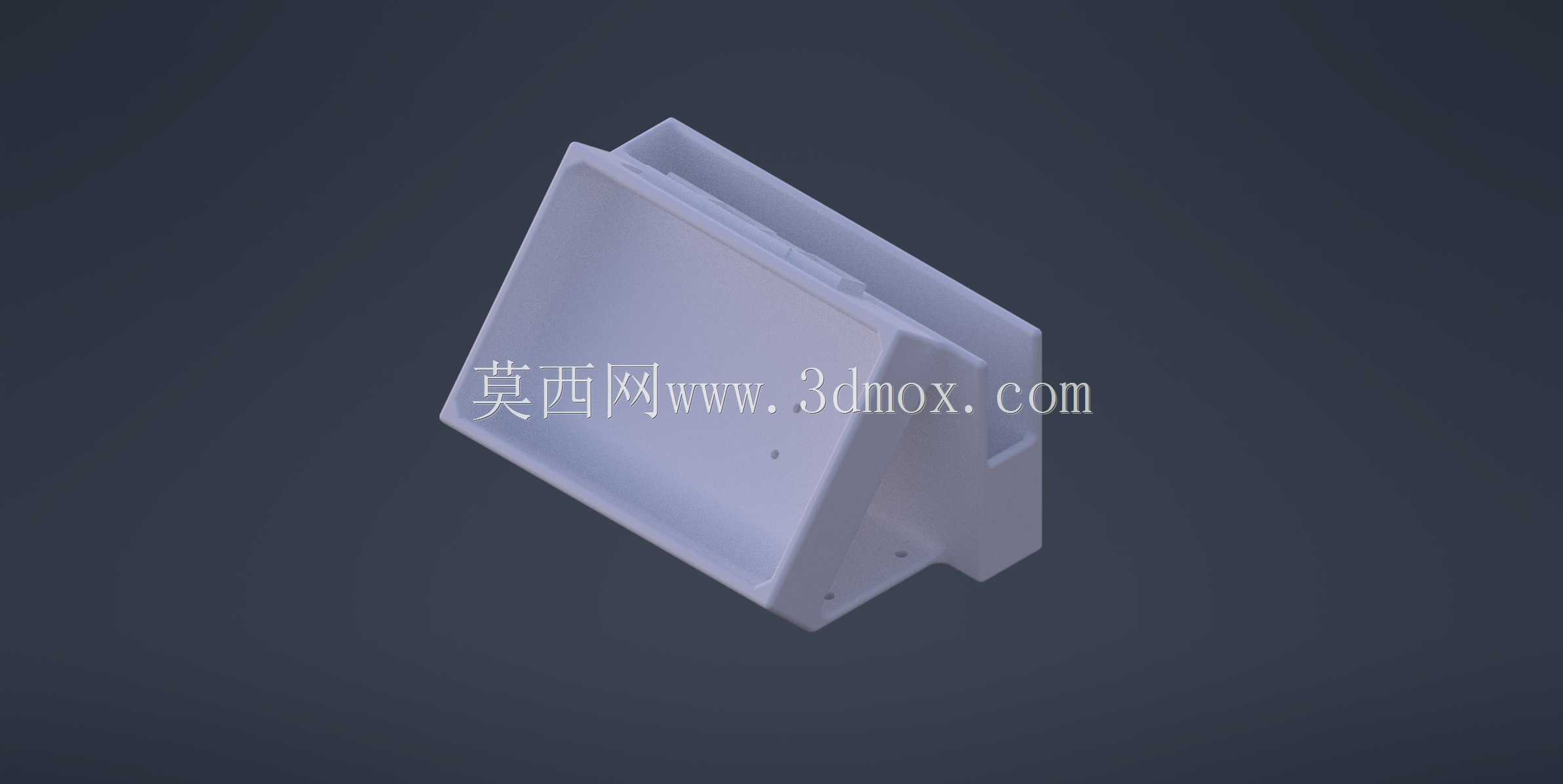

　　设计思路上，该结构没有追求复杂的曲面造型，整体采用直壁加斜向过渡的外形，斜向的前端面可避免机器人在对抗过程中被对方结构勾挂，同时斜面上预留的安装平面可固定状态指示灯或者调试接口，操作人员在机器人外侧即可直观看到驱动模块的运行状态，无需俯身查看壳体内部。关于安装边界尺寸，该壳体的整体外轮廓适配竞赛机器人常用的20mm间距铝型材安装框架，卡槽的宽度与标准2mm厚的安装立板完全匹配，推入后与立板表面的间隙控制在0.1mm以内，不会出现晃动；壳体的内腔深度刚好覆盖常规驱动器的主体高度，安装后驱动器的接线端子不会突出壳体表面，可避免对抗过程中线缆被剐蹭扯断；壳体的壁厚采用均匀的2.5mm设计，既保证了结构强度，在受到侧向撞击时不会出现开裂变形，又尽可能控制了自身重量，不会给机器人的动力系统带来额外负载。

　　实际装配过程中，该壳体可单独作为驱动模块的预装载体，操作人员可在赛前提前将驱动器、接线端子全部预装在壳体内，完成调试后直接整体卡入机器人主框架，大幅缩短赛前的整机组装时间，若赛事过程中某一路驱动器出现故障，可直接将整个壳体抽出更换备用模块，无需逐根拆线接线，适配赛事场景下的快速维修需求。壳体的边缘全部做了R1.5的圆角处理，既可以避免安装调试过程中划伤操作人员的手部，也能减少应力集中，在受到冲击时不会从边角处出现开裂。不同于量产工业设备的驱动壳体，该结构的设计完全围绕竞技场景的特殊需求展开，没有冗余的装饰结构，每一处卡槽、开孔、台阶都对应实际装配与使用中的具体需求，在保证结构强度与防护性能的前提下，最大化压缩了不必要的结构空间，为机器人其他部件的布局留出更多余量。
