电源变压器用中间块结构设计

　　在工频及高频电源变压器的装配体系中，中间块是承担铁芯叠片定位、绕组骨架支撑、磁路间隙管控的核心结构件，其加工精度与结构合理性直接决定变压器的空载损耗、负载噪音以及长期运行的结构稳定性，常见于工业控制电源、通信基站供电模块、大功率开关电源的变压器组件中，区别于常规的块状绝缘支撑件，该类中间块需要同时兼顾导磁结构的定位精度与装配过程的公差适配性，避免因叠片错位产生的额外涡流损耗，或是装配应力导致的铁芯翘曲问题。

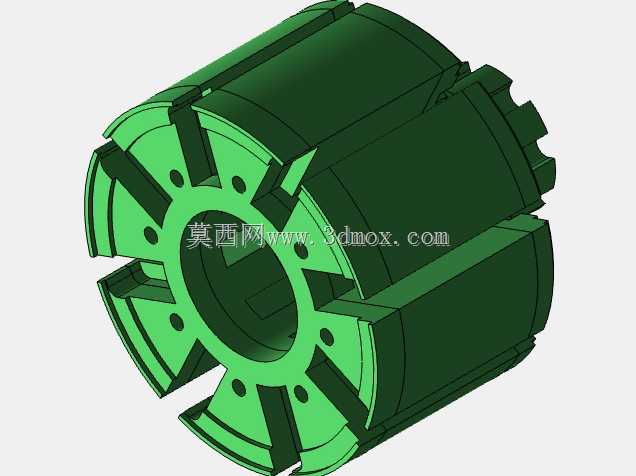

　　从结构形态来看，该构件采用带中心通孔的类圆柱主体设计，周向均匀分布六组带安装孔的凸缘结构，凸缘之间预留的卡槽结构可直接卡入变压器铁芯的叠片定位槽，无需额外设计定位压块即可完成铁芯周向的自由度约束，中心通孔的尺寸匹配变压器中心轴或是骨架定位柱的外径公差，装配时可直接穿入定位基准，保证铁芯与绕组的同轴度，避免因偏心导致的绕组受力不均、磁路不对称问题。设计过程中首先需要匹配对应功率等级变压器的铁芯叠厚尺寸，主体圆柱的轴向长度需要比铁芯叠厚多出0.15-0.2mm的压装余量，既可以保证叠片压紧后无松散间隙，也不会因余量过大导致叠片受压产生片间绝缘破损；周向凸缘上的安装孔位置需要与铁芯夹件的安装孔位完全同轴，孔位公差控制在±0.05mm范围内，避免装配时出现螺栓强行穿入导致的构件变形，凸缘的厚度需要匹配夹件的卡槽宽度，单边预留0.1mm的装配间隙，方便自动化产线的快速装配作业。

　　实际应用场景中，该中间块多用于开口式铁芯的电源变压器结构，区别于整体环型变压器的一体式结构，开口铁芯需要通过中间块完成多组铁芯段的拼接定位，拼接面的平面度要求控制在0.02mm以内，减少拼接处的磁阻，降低变压器的空载电流；构件周向的卡槽深度需要与铁芯凸台的高度匹配，卡入后可限制铁芯段的径向位移，即使在变压器受到运输振动或是长期运行的电磁振动作用下，也不会出现铁芯段错位、磁间隙变大的问题。从安装边界来看，该构件的最大外圆尺寸需要小于变压器绕组骨架的内孔直径，单边预留至少2mm的安全绝缘距离，避免构件边缘与绕组漆包线接触造成绝缘破损；中心通孔的内壁粗糙度需要达到Ra1.6以上，减少与定位柱装配时的摩擦阻力，同时避免毛刺刮伤定位柱表面的绝缘涂层；凸缘上的安装孔采用沉孔设计，螺栓锁紧后螺栓头不会突出凸缘表面，避免与周边的绝缘挡板或是绕组端部产生干涉。

　　在结构优化层面，该设计摒弃了传统多块分离式定位块的装配方案，采用一体式结构减少了装配零件数量，降低了产线装配的工序复杂度，同时周向均匀分布的凸缘结构可以让铁芯叠片受到的压紧力均匀分布，避免局部压力过大导致的叠片短路问题；构件的边角处均设计了R0.5mm的圆角过渡，避免尖锐边角在装配过程中割伤绝缘材料或是操作人员的手部，也减少了高压工况下的边角尖端放电风险。针对不同使用场景的适配性，该结构可通过调整轴向长度匹配不同叠厚的铁芯规格，调整凸缘的卡槽宽度适配不同厚度的铁芯冲片，无需重新开模即可完成同系列不同功率变压器的构件通用化设计，有效降低零部件的采购与仓储成本；在长期运行工况下，该结构的对称式设计可以平衡电磁力产生的周向振动，减少变压器运行时的结构共振噪音，配合夹件的缓冲垫可将变压器的运行噪音控制在行业标准要求的范围内。需要注意的是，该构件的加工材料需要根据变压器的绝缘等级选择对应耐温等级的材料，若采用金属材质则需要在表面做绝缘氧化处理，避免构件本身形成导电回路产生额外的涡流损耗，若采用绝缘工程塑料材质则需要保证材料的尺寸稳定性，在长期高温运行环境下不会出现形变导致的定位失效。
