便携式NEBO紫外线手电筒结构设计

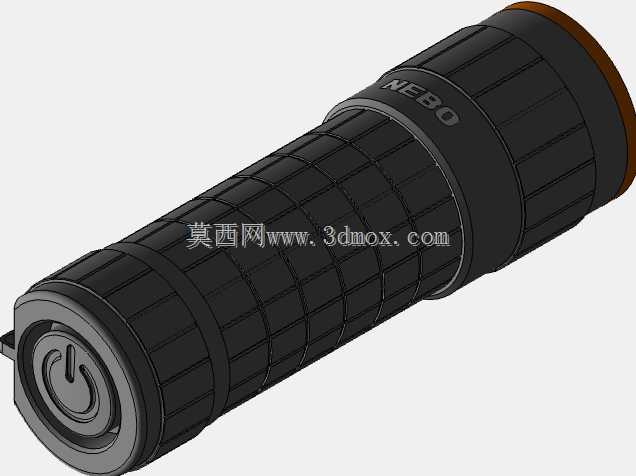

　　这款手持紫外线照明设备的结构设计，首先围绕现场作业的单手握持操作需求展开，筒身主体采用分段式防滑纹理布局，周向均匀分布的方格状防滑棱覆盖了主要握持区域，相邻防滑棱之间预留了0.8mm的深度差，即便佩戴丁腈防护手套操作，也能获得足够的摩擦阻力，避免作业过程中设备滑脱。筒身尾部集成了圆形按压式电源开关，开关表面设置了凸起的电源标识触点，盲操作时可通过触感快速定位开关位置，开关周边做了下沉式防水圈安装槽，装配后可实现日常泼溅、粉尘环境下的密封防护，适配工业现场检漏、荧光标记查找、物料表面污渍检测等多场景的使用需求。

　　从功能实现逻辑来看，这款紫外线手电的出光端设置在筒身前端，内部预留了UV灯珠的安装腔体，腔体周边设计了环形散热筋结构，可将灯珠工作产生的热量快速传导至筒身金属外壳，避免长时间连续工作导致灯珠光衰过快。筒身中部设置了环形装饰限位圈，既作为前后段筒身的装配定位基准，也可在设备平放时起到滚动限位作用，避免放置在倾斜台面时出现滚落跌落的情况。筒身靠近出光端的位置印有品牌标识，标识区域采用凹陷式填漆工艺，长期使用摩擦也不会出现标识脱落的问题。

　　设计过程中针对手持设备的重量平衡做了多轮调整，将电池仓设置在筒身中后段位置，整机组装完成后重心落在握持区域的中心位置，长时间单手握持作业不会出现前端坠手的疲劳感。筒身各段之间采用螺纹连接结构，螺纹配合面预留了密封胶圈的安装位，装配后可达到IPX4级别的防护能力，能够适应户外作业、车间检修等复杂环境的使用要求。尾部开关的按压行程设置为1.2mm，按压力度控制在5N左右，既避免日常携带过程中误触开启，也能保证按压操作的反馈清晰。

　　从安装边界尺寸来看，整筒长度控制在单手握持的舒适区间，直径适配绝大多数成年人的手掌握持尺寸，筒身表面的防滑纹理没有突出筒身基准圆柱面，设备可顺利放入常规的工装裤口袋、工具包侧袋中携带，不会出现勾挂布料的问题。出光端的镜片安装采用压圈固定结构，镜片与筒身之间设置了缓冲密封垫，即便出现轻微磕碰也不会导致镜片碎裂或者密封失效。电池仓内部设置了正负极防呆结构，反向装入电池时无法闭合筒身，避免反接损坏内部电路元件。

　　在实际工业应用场景中，这类紫外线手电可用于设备液压管路的荧光检漏，通过在液压油中添加荧光剂，使用UV光照射即可快速定位管路的渗漏点，相比传统的目视排查效率提升数倍；也可用于生产过程中的荧光标记核验，确认工序标识是否完整清晰；还可用于表面清洁度检查，查找肉眼难以识别的有机残留、油污痕迹。设备的结构设计充分考虑了现场使用的磕碰风险，筒身两端都设置了轻微的凸起防护边，跌落时镜片、开关等易损部件不会直接接触撞击面，提升了设备的耐用性。

　　建模过程中对各零件的装配公差做了合理分配，筒身前后段的螺纹配合采用H7/g6的间隙配合，既保证装配顺畅，也能避免配合间隙过大导致的密封失效问题。防滑纹理的建模采用阵列特征实现，每个防滑格的边角都做了R0.3mm的圆角处理，握持时不会出现硌手的问题，也能避免应力集中导致的纹理部位开裂。开关按键的周边预留了0.1mm的活动间隙，保证按键按压顺畅不会出现卡滞，同时间隙尺寸控制在合理范围，避免粉尘、水汽从间隙进入设备内部。
