小型双立柱门式起重吊装结构

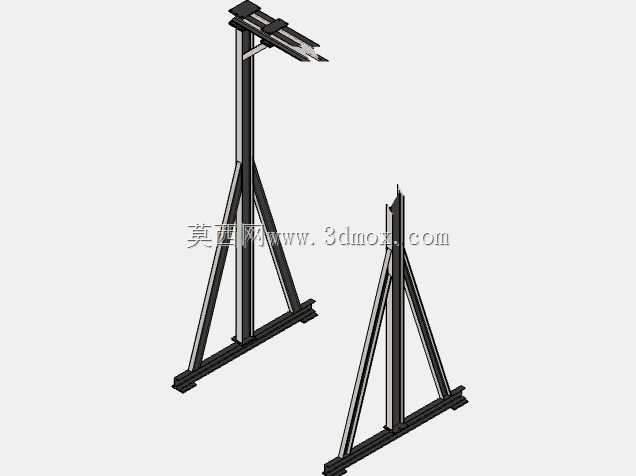

　　这套双立柱门式起重结构，主要面向车间内小吨位定点物料转运、轻型工件上下料、工位间重型工装移位这类场景，区别于大跨度厂区龙门吊，它的占地边界更小，适配狭窄生产通道、工位旁临时吊装需求，不需要预埋固定轨道，可根据作业需求调整放置位置，适配多品种小批量生产车间的灵活吊装需求。从结构设计逻辑来看，整体采用对称式三角支撑立柱结构，两根主立柱底部搭配横向底梁，底梁与立柱之间设置斜向支撑筋，从力学角度抵消吊装作业时的侧向倾覆力矩，不需要额外打膨胀螺栓固定地面，在平整硬化车间地面即可放置使用，单根立柱的截面采用矩形空心型钢设计，在保证纵向承重刚度的同时，尽可能降低结构自重，方便人工推移调整作业位置。顶部的横向滑移梁采用悬臂式设计？

　　不对，看结构是两根立柱支撑的横向梁上搭载可滑移的起重滑车安装位，滑车可沿横梁长度方向手动滑移，覆盖两个立柱之间的全部作业范围，横梁与立柱的连接位置采用螺栓紧固的可拆卸结构，拆解后可分件转运，不需要大型吊装设备即可完成组装，适配车间内不同区域的临时吊装需求。从安装边界来看，整体结构的横向占地宽度由底部两根底梁的外沿尺寸决定，纵向作业覆盖范围由横梁长度决定，作业时的最小安全净空需要预留立柱外侧至少300mm的操作空间，避免吊装工件摆动时碰撞周边设备，顶部横梁的下沿高度决定了最大起升高度边界，选型时需要结合工位上最高工件的吊装高度、吊具自身长度来确认适配性，避免出现起升高度不足无法完成工件吊运转位的问题。结构的受力设计上，斜撑的角度设置在45度到60度之间，这个角度区间可以最大化利用型材的抗弯截面模量，减少吊装作业时立柱的侧向形变量，保证滑车在横梁上滑移时的顺畅度，不会因为立柱形变导致横梁卡滞。底梁的底部可根据使用场景选配脚轮或者防滑垫，选配脚轮时可搭配刹车结构，推移到作业位置后锁死脚轮即可固定作业位置，适合需要频繁切换吊装点位的车间；选配防滑橡胶垫时，适合固定点位的长期吊装作业，增大与地面的摩擦力，进一步提升作业时的稳定性。

　　这套结构的功能定位是补充大型起重设备覆盖不到的工位盲区，比如大型行车无法覆盖的边角工位、楼层车间无法安装大型行车的场景，它的额定起重量适配轻型工件的吊装需求，不需要复杂的电气控制系统，可搭配手动葫芦或者小型电动葫芦使用，维护成本极低，没有复杂的传动部件，日常仅需要检查连接螺栓的紧固度、横梁滑移面的润滑情况即可。在设计建模过程中，所有型材的连接位置都预留了标准螺栓的安装间隙，没有出现干涉问题，斜撑与立柱、底梁的连接位置采用贴合面设计，避免出现线接触导致的应力集中问题，所有尖锐棱边都做了倒钝处理，符合车间作业的安全设计要求。

　　横梁的滑移面做了平面度公差约束，保证滑车滚轮移动时不会出现卡顿，立柱的垂直度公差控制在千分之一以内，避免长期承重后出现立柱倾斜的问题。实际使用中，这类小型门式起重结构常出现在机加工车间的机床上下料工位，用来吊装卡盘、重型工件毛坯，或者维修车间用来吊装设备零部件、电机这类重型配件，也有部分小型装配车间用它来完成产品组装过程中的部件抬升移位，相比固定安装的悬臂吊，它的灵活性更强，不需要在墙面或者立柱上打安装孔，不会对厂房结构造成破坏，对于租赁厂房、无法改动厂房结构的生产场景适配性极强。
