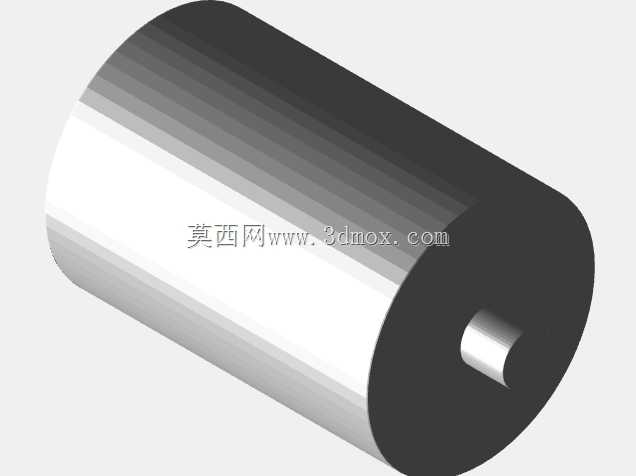

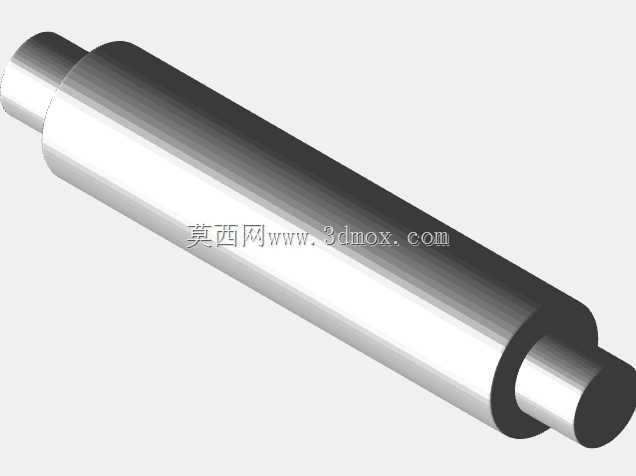

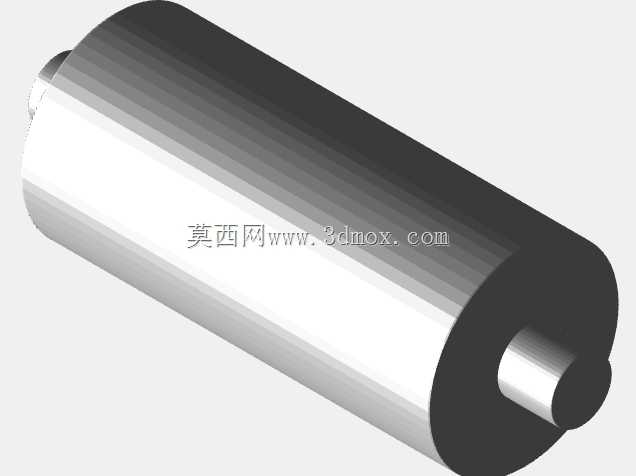

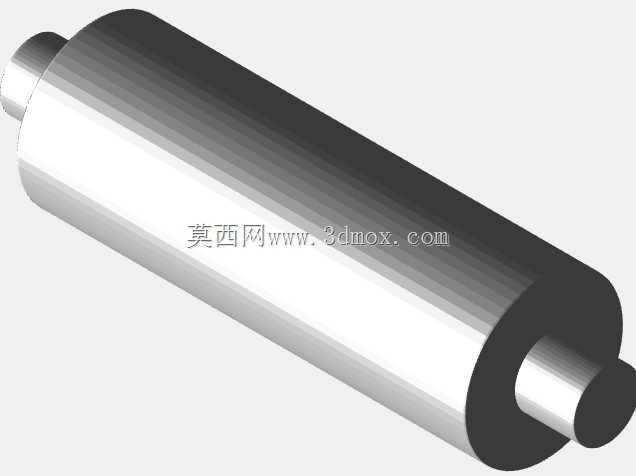

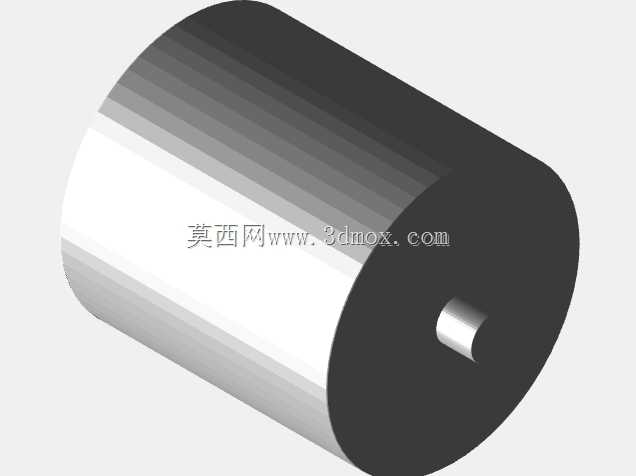

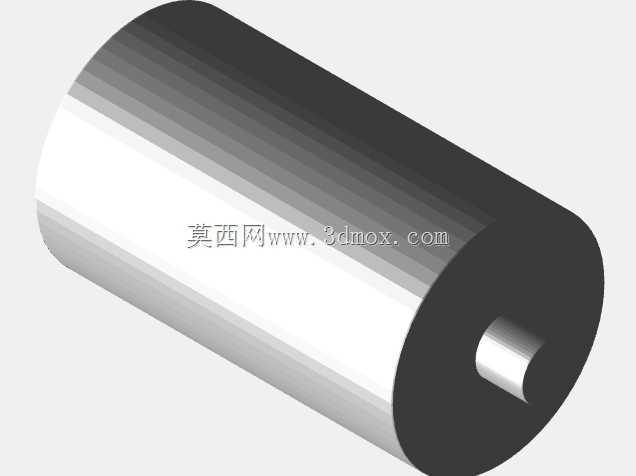

在砂带磨削设备的从动辊组设计中,这类小直径滚轮是保证砂带张紧度、避免运行跑偏的核心接触部件,不同于大直径的主动接触轮,13毫米规格的滚轮更多承担张紧导向、边缘限位的作用,在小型台式砂带机、手持打磨工具的内部传动结构里,这类滚轮的径向跳动量直接决定了砂带运行的平稳性,一旦同轴度偏差超过0.02毫米,高速运转时就会出现砂带窜动、磨削纹理不均的问题。设计这类滚轮时,首先要匹配标准608Z轴承的内孔配合公差,两端轴颈的尺寸需要按照基孔制过渡配合来设定,保证轴承压装后不会出现内圈滑动,同时轴肩的高度要严格控制,不能超过轴承内圈的倒角范围,避免压装时轴承外圈被顶死导致转动卡滞。
滚轮的主体工作段采用等直径圆柱面设计,表面粗糙度控制在Ra1.6即可,不需要做滚花或者包胶处理,因为这类滚轮属于被动转动的导向件,和砂带背面接触时需要保证转动灵活,过高的摩擦力反而会增加砂带的运行阻力,加剧背面基材的磨损。从安装边界来看,滚轮的总长度需要比配套砂带的宽度宽出2到3毫米,两端轴颈的伸出长度要匹配安装支架的板厚,轴颈末端要做C0.5的倒角,方便装配时轴承的顺利压入,同时避免安装时刮伤支架的安装孔壁。在实际设备应用场景里,这类滚轮除了用在砂带研磨设备上,也可以作为小型输送带的从动托辊,或者是直线滑动机构里的导向限位辊,只要安装空间的径向尺寸允许,配合对应的轴承安装座就能快速集成到设备里。设计建模的时候,要重点保证两端轴颈的同轴度,主体圆柱面的圆柱度公差要控制在0.01毫米以内,避免转动时出现周期性的径向跳动,轴颈和主体圆柱面的过渡位置要做圆角处理,减少应力集中,避免长期交变载荷下出现轴颈断裂的问题。很多新手工程师在设计这类小滚轮的时候,容易忽略轴肩的退刀槽结构,导致机加工的时候砂轮无法清根,轴承压装到位后会出现倾斜,直接影响滚轮的转动精度,所以在建模阶段就要在轴肩位置预留宽度1毫米、深度0.2毫米的退刀槽,保证机加工后轴肩端面和轴线的垂直度。
另外,滚轮的主体直径选择13毫米,是综合考虑了608Z轴承的外径尺寸和设备的最小安装空间,608Z轴承的外径是22毫米,滚轮主体直径比轴承外径小9毫米,既可以保证轴承压装后外圈不会突出滚轮工作面,又能尽可能缩小滚轮的整体径向尺寸,让设备的内部结构更加紧凑。在皮带研磨机的实际运行中,这类滚轮通常会成对布置在砂带的上下两端,其中一端的滚轮支架会设计张紧调节结构,通过调整滚轮的中心距来实现砂带的张紧力调节,这就要求滚轮的轴颈有足够的刚度,在张紧力作用下不会出现明显的弯曲变形,所以材质选择上通常会采用45号钢调质处理,表面硬度达到HB220-250,既保证足够的强度,又有不错的机加工性能。
建模过程中,不需要做多余的减重孔或者装饰结构,因为这类小尺寸滚轮的自身重量很轻,额外的结构反而会增加机加工的成本,整体采用实心轴结构就可以满足使用要求,两端轴颈的尺寸保持一致,也可以减少加工时的换刀次数,提升加工效率。在装配验证环节,要保证滚轮装入轴承后转动灵活,没有卡滞或者旷量,径向间隙控制在0.01毫米以内,这样在高速运转的时候才不会出现异常噪音和振动。很多现场维护的案例里,这类滚轮的失效形式大多是因为轴承进尘导致转动卡滞,进而磨坏砂带背面,所以设计的时候如果是用在多粉尘的打磨工况,可以在轴承外侧增加防尘挡圈,减少粉尘进入轴承内部的概率,延长滚轮的整体使用寿命。
