带磁吸槽L型激光传感器固定支架

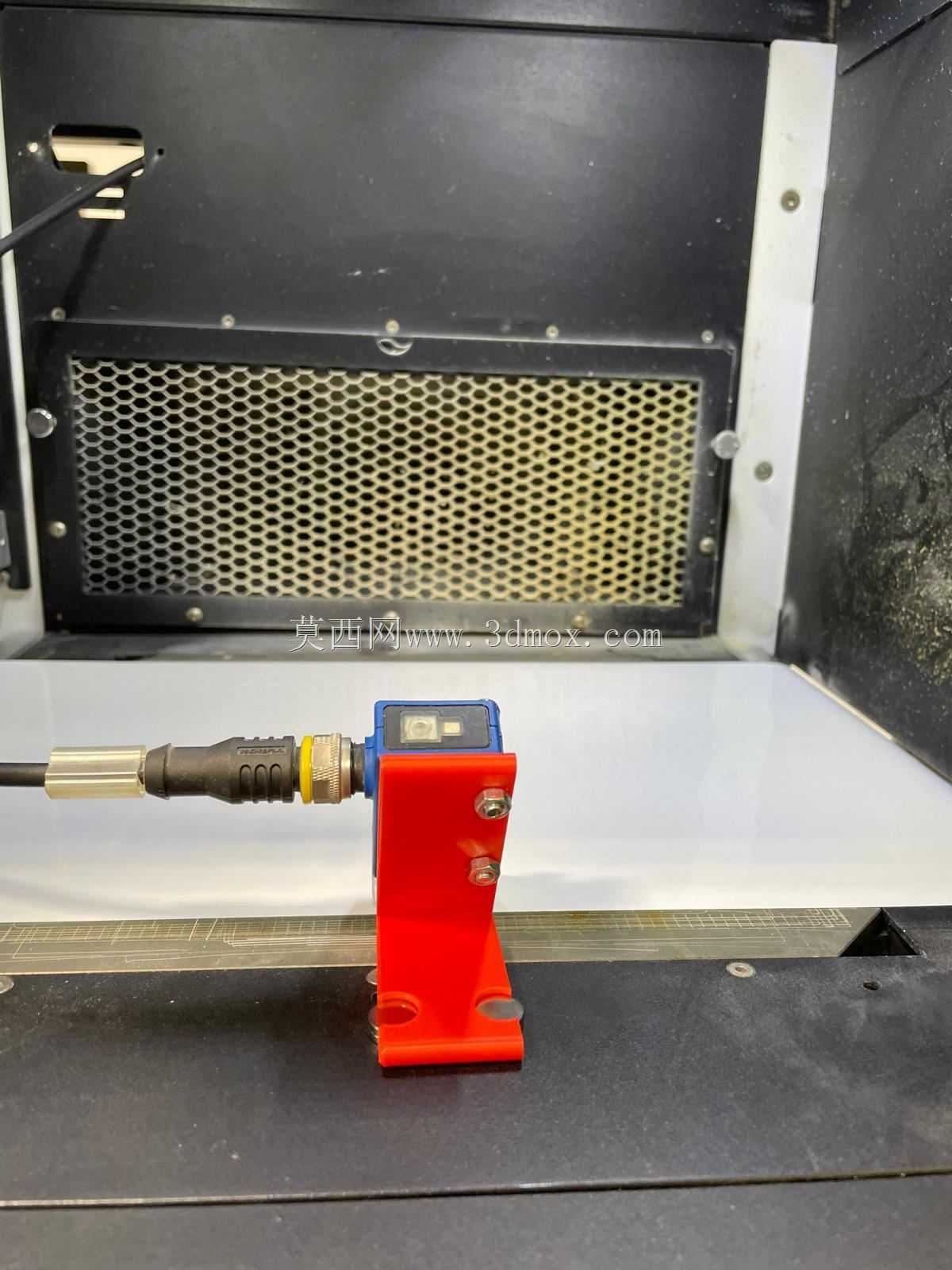

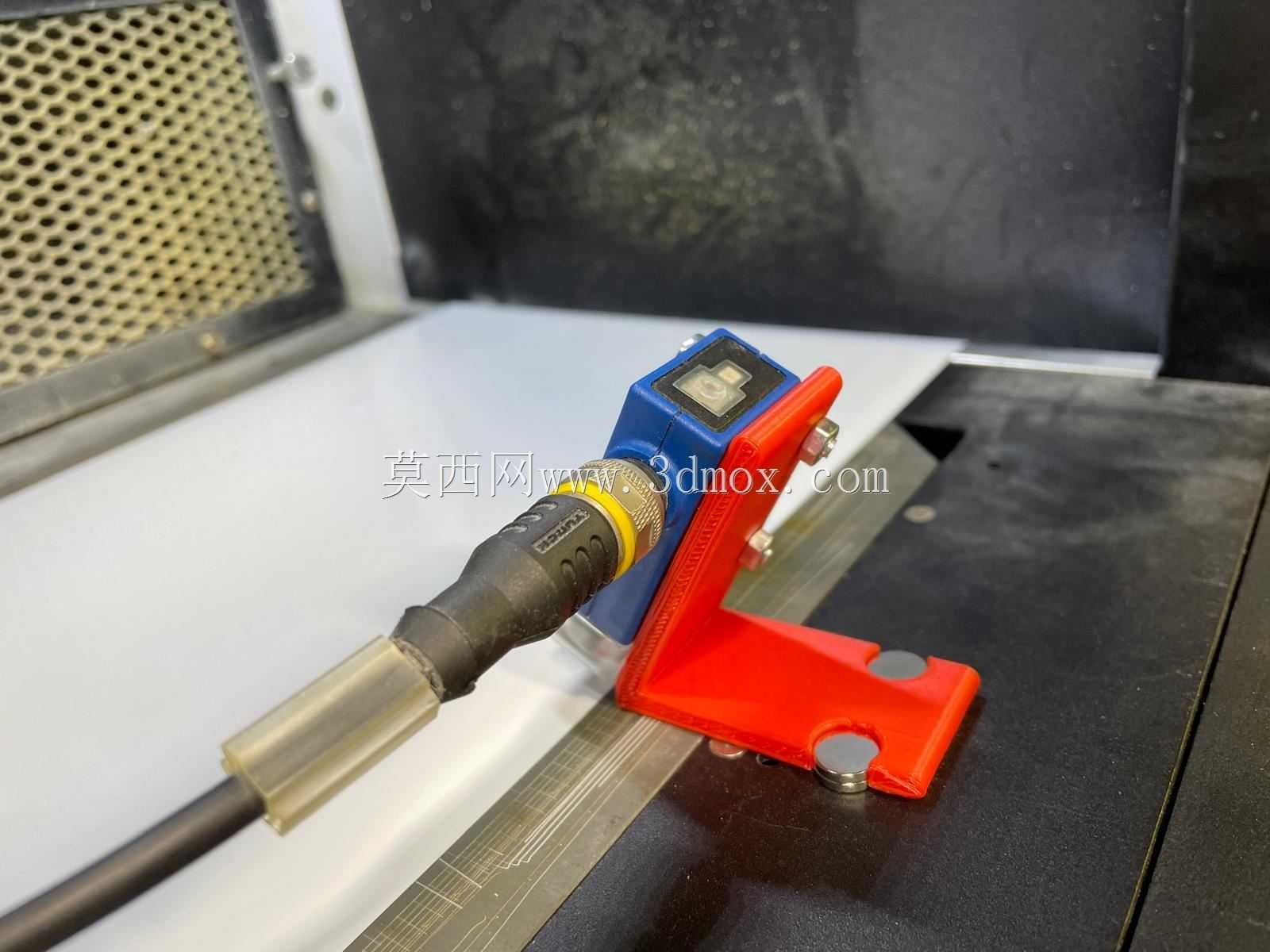

　　在工业产线的激光标识加工工位中，经常会遇到传感器安装空间受限的问题——尤其是激光扫描头正下方的检测位，既要保证传感器能稳定捕捉标记位置信号，又不能让安装结构遮挡激光扫描路径，还要兼顾工位调整时的拆装灵活性，这款L型磁吸固定支架就是针对这类场景设计的安装结构。从实际使用场景来看，这类支架主要适配小型漫反射或对射式激光传感器，常见于电子元器件打标、小型零部件表面刻印、流水线产品到位检测这类工位，这类工位的共同特点是检测点距离激光加工头极近，常规的立式安装支架要么会突出到激光扫描范围内造成加工干涉，要么需要在设备台面上打孔攻丝做永久固定，遇到产线换型、检测位置微调的时候，拆装调整的工作量很大。这款支架采用L型弯折结构，竖直立面用来安装传感器本体，水平底面用来实现与安装基面的固定，两个面的弯折角度控制在90度±0.1度的公差范围内，保证传感器安装后检测面与水平安装基面保持垂直，不会因为支架弯折角度偏差导致检测光轴偏移。竖直安装面上预留了两个长条形调节腰孔，腰孔的长度方向沿竖直方向延伸，安装传感器时可以根据实际检测距离需求，上下调整传感器的安装高度，调整行程覆盖常用小型激光传感器的焦距调节范围，不需要额外增加垫片或者转接板就能完成对焦调整。水平底面的设计是这款支架区别于常规安装支架的核心，底面没有设计通孔用来穿螺栓固定，而是加工了内嵌式的磁铁槽，槽位尺寸适配标准尺寸的强磁圆柱磁铁，磁铁嵌入后表面与支架底面保持齐平，不会出现凸起导致支架放置不稳的问题。依靠磁铁的磁吸力，支架可以直接吸附在设备的金属工作台面、机架钣金表面，不需要对安装基面做任何打孔、攻丝、粘贴处理，需要调整检测位置的时候，直接挪动支架到目标位置即可，调整到位后磁吸力会自动将支架固定，不会因为设备运行的轻微振动出现位置偏移。

　　在结构尺寸的边界设计上，支架的整体高度控制在较低范围，竖直立面的顶部高度不会超过传感器安装后的顶部平面，避免支架本体突出到激光扫描头的运动范围内，在激光标签加工机这类设备上使用时，扫描头在检测位正上方移动的过程中，不会与支架发生碰撞干涉。水平底面的宽度和深度尺寸经过匹配设计，在保证磁铁安装空间足够的前提下，尽可能缩小底面的占用面积，不会遮挡工作台面上的其他工装或者工件流转通道。支架的竖直立面与水平底面的连接处做了小半径的圆角过渡，避免直角连接处的应力集中，同时也能减少安装过程中尖锐边角划伤操作人员或者传感器线缆的风险。

　　传感器安装位的腰孔两侧设计了轻微的沉台，用来容纳传感器安装螺栓的螺母，螺母嵌入沉台后不会发生转动，安装传感器时只需要拧紧外侧的螺丝即可完成固定，不需要额外用工具固定螺母，单人就能完成传感器的拆装调整。在实际使用中，这类支架尤其适合需要频繁调整检测位置的多品种小批量加工工位，比如小五金件的激光打标工位，不同批次的工件高度、检测点位置都有差异，使用这款磁吸支架可以在几秒钟内完成传感器位置的调整，不需要松动螺栓、重新打孔对位，大幅减少工位换型的调整时间。同时因为不需要在台面上做永久固定，不会破坏原有设备工作台的平面度，对于后期设备改造、工位功能调整也不会留下多余的安装孔位痕迹。

　　支架的竖直立面厚度经过核算，在保证安装强度的前提下尽可能做薄，减少支架本身对传感器周边空间的占用，即使在两个传感器并排安装的狭小空间内，也不会出现支架之间互相干涉的问题。水平底面的磁铁槽深度设计经过验证，磁铁嵌入后不会因为长时间使用或者频繁挪动出现脱落，同时磁吸力的大小经过匹配，既可以保证设备正常运行时支架不会移位，又能在需要调整位置时用手轻松挪动，不会出现磁吸力过大难以移动、或者磁吸力不足固定不稳的问题。针对激光检测场景的特殊需求，支架的安装面平面度控制在合理公差范围内，传感器安装后不会因为安装面不平出现光轴倾斜，保证检测信号的稳定性，不会因为支架本身的形位公差导致检测误触发或者漏检的问题。
