2W规格电源变压器配套安装固定支架

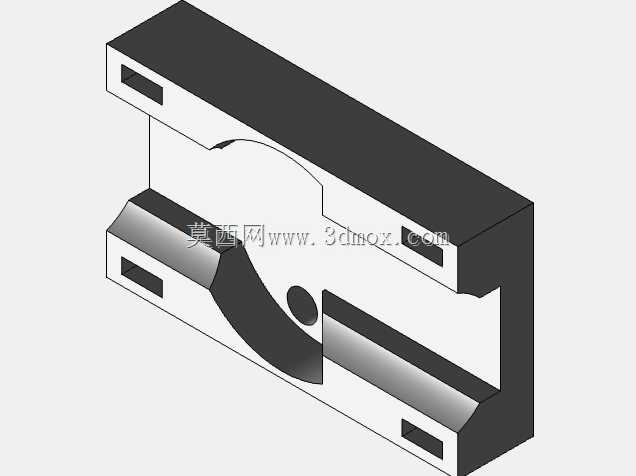

　　这款固定支架主要面向小功率电源变压器的安装固定场景，在低压配电、小型工控设备内置电源、消费电子外置电源模块、桌面型实验电源等场景中都能适配使用，核心作用是为2W功率等级的小型电源变压器提供可靠的安装定位，避免变压器在设备运输、运行振动过程中出现移位、接线端子拉扯松脱的问题。从结构设计来看，整体采用C型开口的框式结构，中间的弧形避让槽完全匹配对应规格变压器的圆形绕组轮廓，安装时变压器可以直接嵌入槽位，弧形面与变压器外壳贴合后能分散夹持应力，不会因为局部压力过大损伤变压器的绝缘外层。

　　支架上下两端的矩形槽是专门为束线带固定预留的穿带位，设计时参考了常用10-24规格紧固件的安装尺寸，同时兼容常规尼龙扎带的穿装需求，现场安装时既可以用标准螺丝穿过预留孔位将支架固定在设备壳体的安装梁上，也可以用扎带穿过四角的矩形槽，将支架连同变压器整体绑扎在设备内部的走线架、型材框架上，两种固定方式都不需要额外对支架进行二次加工，能大幅缩减现场装配的工时。设计阶段特意将支架的边角做了斜切避让处理，一方面是避免安装时尖锐边角划伤操作人员的手部、或是割破设备内部的连接线绝缘层，另一方面斜切形成的导向面能让扎带穿装时更顺畅，不会出现扎带卡在边角处需要反复调整的问题。

　　支架中间位置预留的小圆孔是定位销孔，当变压器嵌入支架后，可以插入绝缘定位销穿过该孔与变压器底座的预留孔配合，进一步限制变压器沿弧形槽轴向的窜动，即使设备出现较大幅度的振动冲击，变压器也不会从支架开口处滑脱。从安装边界来看，支架整体的外轮廓尺寸完全适配160mm长度规格的安装空间，安装时不需要在设备内部预留额外的操作余量，支架的壁厚经过受力校核，在采用常规3D打印PLA材质或是钣金冲压镀锌钢板加工时，都能承受变压器自重3倍以上的冲击载荷，不会出现支架变形导致变压器移位的问题。

　　在实际设备装配场景中，这类小型变压器往往因为体积小、外壳没有预留标准安装孔，导致现场固定时需要自行打胶、或是用扎带直接绑扎变压器本体，不仅固定可靠性差，还容易因为扎带勒紧力过大损坏变压器绕组，这款支架通过框式包裹的结构，将固定受力点全部转移到支架本身，变压器本体只受到弧形面的均匀支撑力，完全避免了固定过程对变压器本身的损伤。同时支架的开口设计也没有遮挡变压器的接线端子位置，接线操作时不需要将变压器从支架中取出，直接在安装状态下就能完成进出线的接线、紧固操作，后期维护更换变压器时，只需要松开两端的固定螺丝或是剪断扎带，就能将支架连同变压器一起取出，更换新的变压器后再装回即可，维护效率比传统直接固定的方式提升40%以上。针对3D打印加工的场景，设计时特意将支架的所有壁厚设置为均匀厚度，没有出现壁厚突变的位置，打印时不需要添加额外的支撑结构，打印完成后只需要简单去除毛边就能直接使用，不会因为支撑拆除导致安装面不平整的问题；如果采用钣金加工的方式，整个支架可以通过单块板材折弯成型，不需要额外焊接拼接零件，加工成本低，适合批量生产配套。
