FSAE赛车双元件前翼结构设计方案

　　这套前翼结构是面向大学生方程式赛车开发的前部空气动力学组件，核心作用是在赛车高速行驶过程中梳理车头前部气流，为前轮提供合理的气流导向，同时为前轴提供足够的下压力，平衡整车前后轴的空气动力学载荷分配。整套前翼采用双元件翼片布局，相比单翼片结构能够在相同的翼展尺寸下获得更高的升阻比，避免低速工况下翼面气流过早分离，适配方程式赛车常见的中低速赛道行驶需求。

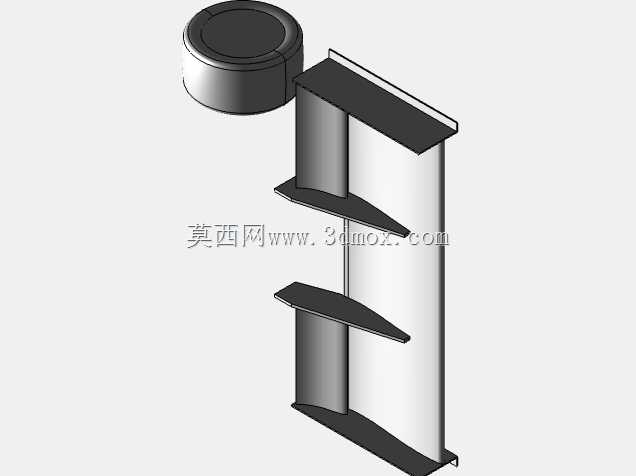

　　从结构布局来看，整套前翼的主翼采用平直段搭配端板的设计，端板垂直于主翼安装面，一方面能够阻隔翼片上下表面的气流串流，减少翼尖涡流带来的诱导阻力，另一方面可以引导前轮外侧的气流走向，避免前轮转动带来的乱流直接冲击侧箱与后部散热结构。上层的襟翼采用分段式设计，三段翼片沿主翼弦长方向依次排布，每段翼片的攻角沿气流流动方向逐步增大，能够让气流在逐级加压的过程中保持附着状态，在不增加整体翼片高度的前提下提升整体下压力输出水平。

　　安装边界方面，整套前翼的安装点设置在主翼后方的垂直立柱上，立柱采用对称的双支撑结构，能够将翼片承受的气动载荷均匀传递到车头的单体壳前安装点上，避免单侧受力带来的结构变形。整套前翼的横向宽度匹配16英寸Hoosier赛车轮胎的轮距设定，翼片最外侧边缘与轮胎外侧端面保持合理的安全间隙，避免赛车在转向、悬架跳动过程中翼片与轮胎发生运动干涉。翼片的整体高度控制在车头防撞结构的安装高度范围内，不会超出赛事规则规定的前部车身外廓尺寸限制，同时预留了足够的前部碰撞缓冲结构安装空间，符合方程式赛事的安全设计要求。

　　设计过程中首先确定了前翼需要承担的前轴下压力占比，结合整车的重心位置与轴荷分配目标，反推前翼需要提供的气动载荷数值，再根据车头前部的可用安装空间确定主翼的弦长与翼展尺寸。翼型的选择上兼顾了低速工况下的气流附着能力与高速下的阻力控制，主翼采用相对厚度较大的低速翼型，保证低速弯中前翼能够输出稳定的下压力，上层襟翼采用相对厚度较薄的翼型，在调整攻角时能够更灵敏地改变下压力输出水平，方便后续根据不同赛道的特性调整整套前翼的气动特性。

　　结构细节上，翼片与立柱的连接采用嵌入式安装结构，翼片内部预留了安装卡槽，不需要额外的连接支架就可以将翼片固定在立柱上，减少了外露连接件带来的额外气动阻力。端板与主翼的连接采用折边咬合结构，能够提升连接位置的结构强度，避免高速行驶中端板在气流冲击下发生振动。整套前翼的所有棱边都做了圆角过渡处理，一方面能够减少气流在棱角位置产生的分离涡，另一方面也能够避免尖锐边缘在安装、维护过程中带来的安全隐患。

　　在实际装车应用中，这套前翼能够在赛车进入制动工况时，为前轴提供额外的下压力，提升前轮的抓地力水平，减少制动距离；在转向过程中，前翼产生的下压力能够提升前轮的侧偏刚度，让转向响应更加直接，减少转向不足的趋势。同时前翼梳理后的气流能够沿着车身侧面顺畅流向后部的散热系统与尾翼区域，减少整车的乱流区域，提升后部空气动力学组件的工作效率。针对不同赛道的特性，还可以通过调整上层襟翼的攻角，改变前翼的下压力输出水平：在多低速弯的赛道上可以适当增大襟翼攻角，获得更高的下压力；在多高速直道的赛道上可以适当减小襟翼攻角，降低整车的空气阻力，提升直道尾速。
