川崎GPZ900摩托呼吸器端盖结构设计

　　这款呼吸器端盖是适配川崎GPZ900机型的配套密封构件，主要应用于大排量摩托动力单元的曲轴箱通气系统末端，承担着平衡箱体内部气压、阻隔机油飞溅外泄、过滤外界进气杂质的核心作用，是动力总成通气回路里不可缺少的结构件。在摩托高转速持续运行的工况下，曲轴箱内会因为活塞往复运动产生持续波动的正负压差，如果没有对应的通气平衡结构，箱体内压力过高会冲坏密封油封导致机油渗漏，压力过低则会阻碍活塞下行运动、增加动力运转内阻，这款端盖就是安装在通气回路的终端位置，配合内部的呼吸阀片完成气压调节的功能。

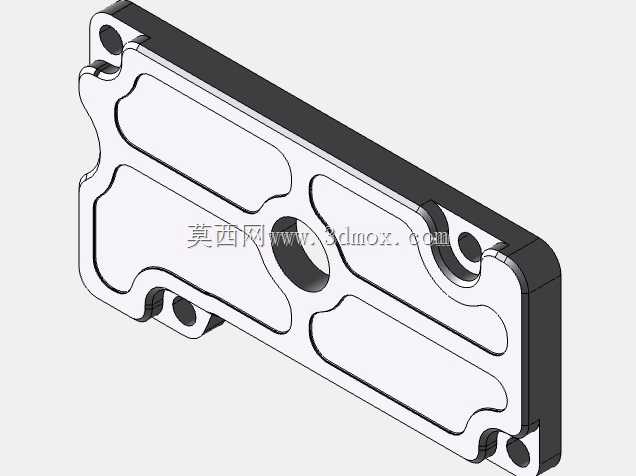

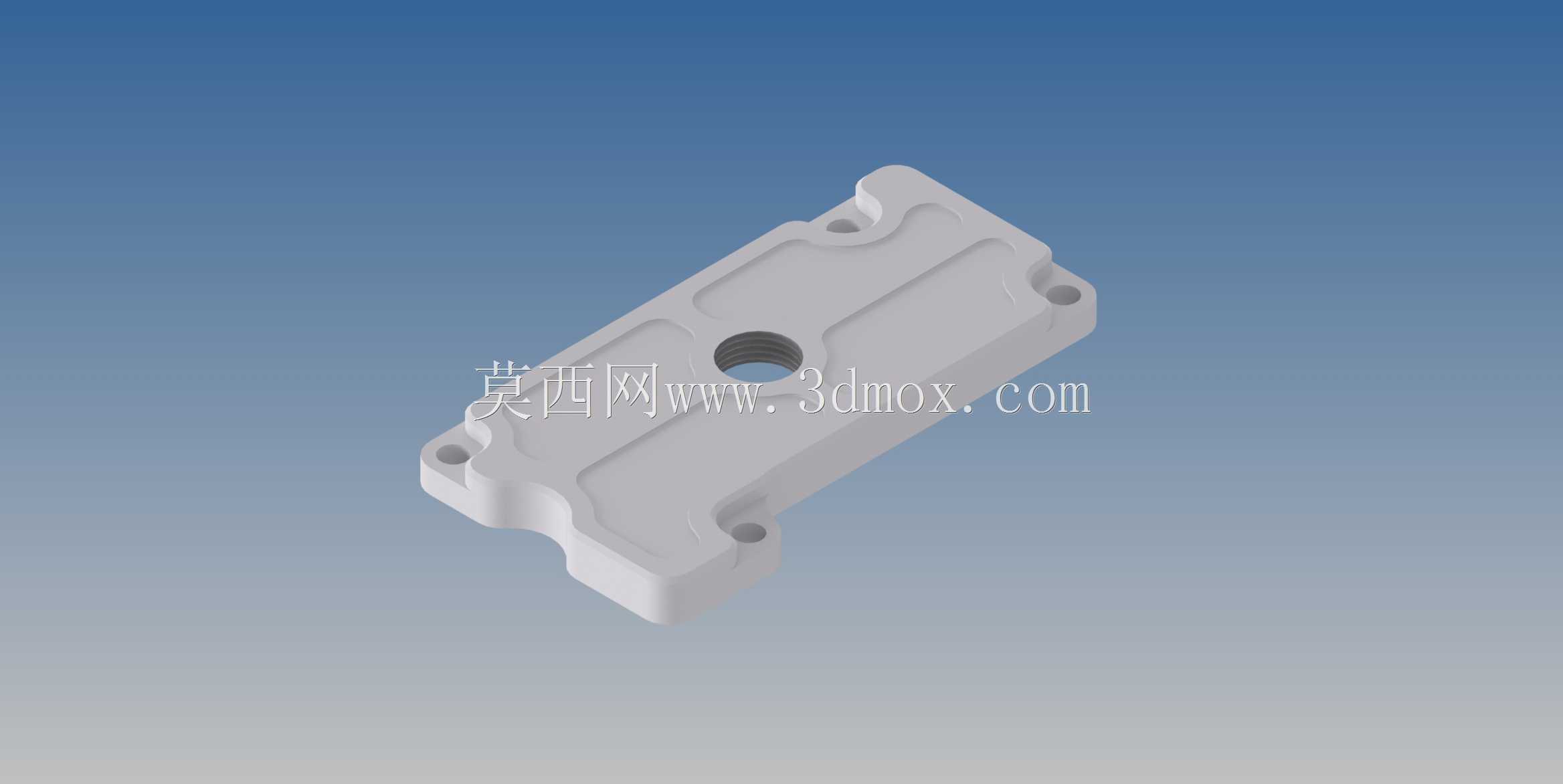

　　从结构设计来看，这款端盖采用一体化的压铸成型基体思路，整体轮廓为非对称的异形扁平结构，边缘做了连续的圆弧过渡处理，既避免了安装后与周边线束、车架部件产生干涉，也能减少车辆行驶过程中气流冲刷带来的风阻与振动异响。端盖主体设置了四个带沉台的安装孔位，孔位的位置度公差控制在0.1mm以内，安装时可以配合密封胶圈与箱体安装面完全贴合，沉台结构可以让固定螺栓的头部完全沉入盖体内部，不会突出表面剐蹭周边部件，同时也能避免螺栓长期暴露在泥水、灰尘环境中出现锈蚀卡死的问题。盖体中心位置设置了贯通的通气孔，孔位周边做了加厚的凸台结构，一方面可以提升孔位周边的结构强度，避免安装紧固时出现应力开裂，另一方面也可以为内置的呼吸阀片提供定位支撑，保证阀片开合动作的同轴度，不会出现偏磨卡滞的问题。

　　在安装边界的设计上，这款端盖的整体厚度控制在8mm，安装面的平面度公差要求达到0.05mm，保证与箱体结合面的密封性能，不会因为结合面不平出现漏气、渗油的问题。四个安装孔的中心距完全匹配川崎GPZ900曲轴箱呼吸口的原有安装位，可以实现直接替换安装，不需要对原有箱体结构做任何打孔、打磨修改，维修替换时的适配成本极低。盖体的背面设置了一圈连续的密封槽，槽宽2mm、槽深1.5mm，可以嵌入对应规格的耐油橡胶密封圈，安装压紧后密封圈可以填充结合面的所有微观间隙，即使在车辆高速行驶、箱体持续高温的工况下，也能保证密封可靠性，不会出现机油渗漏的问题。

　　从实际使用场景出发，这款端盖的外形设计充分考虑了摩托行驶的复杂工况，盖体的外表面没有突出的棱角与结构，所有边缘都做了R2以上的圆角处理，即使车辆行驶中带起的碎石、泥沙撞击到盖体表面，也不会出现应力集中导致的开裂问题。盖体的材质选用压铸铝合金，表面做了喷砂氧化处理，既可以保证足够的结构强度，承受安装时的紧固力与运行中的振动冲击，也能抵御日常行驶中的雨水、油污腐蚀，长期使用不会出现锈蚀、老化的问题。在结构强度校核上，这款端盖可以承受120℃的持续工作温度，匹配摩托动力单元的常规工作温度范围，同时可以承受0.3MPa的瞬时压差冲击，不会因为箱体内的压力波动出现变形、破损的问题。

　　在设计这款端盖的三维结构时，需要重点关注安装孔的位置度与结合面的平面度参数，这两个参数直接决定了安装后的密封性能，如果孔位偏差过大，安装时会出现螺栓强行拉扯导致盖体变形，结合面出现缝隙引发渗油；如果平面度不达标，即使安装力度足够，也会因为结合面存在间隙导致密封失效。另外中心通气孔的内径尺寸需要与内置呼吸阀片的尺寸精准匹配，间隙过大会导致阀片定位不稳、开合偏摆，间隙过小则会导致阀片动作卡滞，无法正常平衡箱体内的气压。端盖的外轮廓尺寸需要严格控制在原有安装空间的边界范围内，避免与周边的离合拉线、车架部件、散热管路产生干涉，保证安装后周边部件的正常运动行程不会受到影响。
