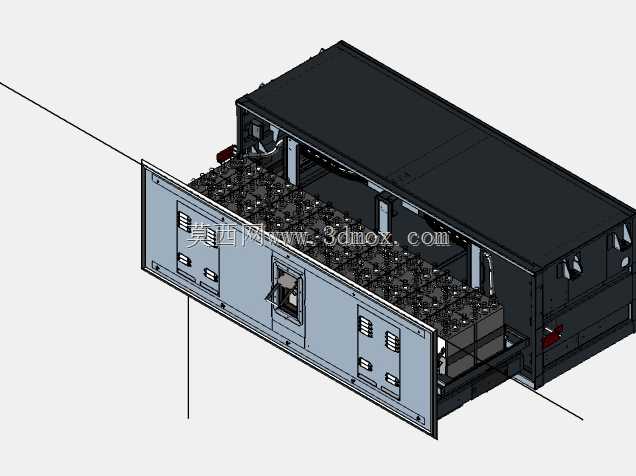

内燃机车专用电源变压器结构设计

　　这款适配内燃机车的电源变压装置，在设计之初就完全围绕机车运行的特殊工况展开，毕竟机车运行时的振动、温变、电磁环境都和普通工业场景有本质区别，不能直接套用民用变压器的设计逻辑。先从实际应用场景说，内燃机车的供电体系本身比较复杂，主柴油发电机组输出的电压等级较高，而车上的控制回路、照明系统、信号传感单元、司机室操控设备以及各类辅助用电装置，都需要稳定的低压直流或交流供电，这款变压装置就是承担高压侧到低压侧的电压转换、电气隔离作用，是车载电气系统里不可或缺的核心供电部件，一旦出现故障，轻则导致辅助功能失效，重则影响行车信号与操控系统的正常运行，所以设计时的可靠性优先级远高于成本控制。

　　从功能特性来看，这款装置首先要满足宽范围输入适配，因为机车柴油机在不同转速、不同负载工况下，发电机组的输出电压会有一定幅度的波动，变压装置需要在输入电压上下浮动20%的区间内，依然保证输出电压的稳定度控制在5%以内，避免后端精密电控元件因为电压波动出现误动作。其次是抗振动性能，机车运行时会持续承受来自轨道接缝、道岔、车体自身动力系统的宽频振动，普通工业变压器常用的薄硅钢片叠压结构如果不做加固，长期运行后很容易出现叠片松动、绕组移位的问题，所以这款模型对应的实物在结构上做了整体灌封处理，绕组与铁芯之间、铁芯与安装基座之间都填充了耐高温的弹性灌封材料，既可以吸收振动能量，又能起到绝缘防潮的作用，毕竟机车运行时会经历不同气候区域，高湿、温差大的环境很容易导致绝缘性能下降。

　　设计思路上，没有追求极致的体积压缩，而是优先保证散热余量与绝缘距离。机车电气舱的散热条件不如固定机房，夏季长时间运行时舱内温度可能达到60摄氏度以上，如果铁芯和绕组的电流密度取值过高，很容易出现过热老化，所以绕组的线径选择留了足够的载流余量，铁芯的磁通密度也控制在饱和磁通密度的70%以下，避免高温下出现磁饱和导致输出异常。安装结构的设计也完全贴合机车车体的安装边界，底部的安装脚采用了加厚的折弯钢板，安装孔位的间距匹配机车电气舱的标准安装梁尺寸，不需要额外做转接支架就能直接固定，安装脚和主体之间还加了橡胶减震垫，进一步过滤车体传递的高频振动。接线端的设计采用了防松脱的航空接插件，而不是普通的接线端子，避免机车运行时的振动导致接线松动，接插件的防护等级达到IP65，即使电气舱内出现凝露或者少量灰尘侵入，也不会导致接线端短路。

　　外形尺寸方面，整体结构采用长方体布局，宽度控制在320毫米以内，刚好适配机车电气舱内标准安装导轨的间距，高度不超过280毫米，不会和舱内的走线槽、其他电气元件产生干涉，深度方向的尺寸为420毫米，预留了足够的接线操作空间，后期维护时不需要拆卸周边其他元件就能完成接线更换。高压侧的接线端布置在装置的上部，低压侧接线端布置在侧部，高低压接线区域做了物理隔离，避免接线时误碰高压端引发安全事故。铁芯采用了阶梯式叠片结构，相比普通矩形叠片，能在相同铁芯截面积下减小整体体积，同时降低空载损耗，机车长时间怠速运行时，变压器的空载发热也能控制在合理范围内。绕组的层间绝缘采用了耐高温的聚酰亚胺薄膜，相比普通绝缘纸，耐温等级达到H级，即使短时过载导致温度上升到180摄氏度，也不会出现绝缘击穿的问题。另外在装置的顶部还预留了温度传感器的安装位，可以实时监测绕组温度，把温度信号上传到机车的控制系统，一旦出现超温就能提前预警，避免故障扩大。

　　考虑到机车运行时的强电磁干扰环境，装置的外部还加了薄钢板制成的屏蔽外壳，外壳做了可靠的接地处理，既可以阻挡外部电磁干扰影响变压器的正常工作，也能避免变压器自身的漏磁影响周边的信号传感设备，毕竟机车上有很多负责转速、压力、位置检测的传感器，对电磁干扰非常敏感，屏蔽结构的设计能大幅降低电气系统之间的互相干扰。外壳的表面处理采用了静电喷塑，相比普通油漆，附着力更强，耐油污、耐盐雾性能更好，即使在沿海区域运行的机车上使用，也不会轻易出现外壳锈蚀的问题。整个装置的重量控制在28公斤左右，单人就能完成安装更换，不需要借助额外的起重设备，适合机车段修时的快速维护需求。
