紧凑型便携ITX机箱内部结构布局设计

　　这款紧凑型便携ITX机箱的结构设计，核心围绕差旅携带、小型桌面部署这类对空间占用、移动便携性有高要求的PC使用场景展开，区别于常规ATX、M-ATX机箱的大空间冗余设计，所有内部结构的排布都以毫米级的空间利用率为核心目标，在保证核心硬件兼容能力的前提下，尽可能压缩整机的外形尺寸，同时兼顾硬件安装的操作空间与运行时的散热通路预留。从实际使用需求出发，这类小尺寸机箱的核心用户群体多为需要频繁携带主机往返不同办公地点、或是桌面可用空间极度有限的用户，因此设计过程中首先要平衡的就是硬件兼容边界与整机尺寸的矛盾：常规ITX主板的固定孔位遵循行业通用标准，因此主板安装位的定位基准完全贴合标准ITX板型的安装孔坐标，预留的板边间隙刚好满足主板电容、接口的突出尺寸，不会出现板件与机箱壳体干涉的问题。电源位的排布没有采用传统机箱的电源上置或下置独立仓设计，而是结合所选的小型电源模块外形尺寸，将其布置在机箱内侧的边角区域，电源与主板供电接口的走线距离被压缩到最短，既减少了多余线材占用的内部空间，也降低了长线材弯折对内部风道的阻挡。存储扩展位的设计紧贴机箱侧壁布置，刚好适配2.5英寸存储设备的安装尺寸，安装位预留的固定孔位同时兼容螺丝固定与免工具卡扣的安装方式，用户在拆装存储设备时不需要完全拆解整机内部结构，仅需打开对应侧的面板即可完成操作。

　　显卡安装区域的长度预留经过了多轮适配验证，刚好覆盖主流短版ITX独立显卡的长度范围，显卡安装位的侧边预留了对应的PCIe挡片固定槽，槽位的尺寸公差控制在合理范围内，既不会出现挡片安装松动的问题，也不会因为公差过小导致挡片无法卡入。机箱的整体外壳采用弯折成型的板式结构，侧边的拼接缝隙控制在装配允许的公差范围内，壳体的壁厚选择兼顾了结构强度与整机重量控制，不会因为壁厚过薄导致壳体受力变形，也不会因为壁厚过大增加不必要的携带重量。内部的硬件支撑结构采用分层式设计，主板承载板与电源固定位之间设置了专门的走线间隙，所有供电线、信号线都可以从该间隙内排布，避免线材堆积在硬件上方影响空气流通。

　　散热通路的设计上，机箱对应处理器、显卡的发热区域预留了通风开口位置，没有设置多余的遮挡结构，保证硬件运行时产生的热量可以顺利通过自然对流或小型辅助风扇排出机箱内部，避免小空间内热量堆积导致硬件过热降频。安装边界的设计上，整机的外部接口位置全部布置在机箱后侧的对应区域，与主板后置接口、显卡输出接口的位置完全对齐，接口区域的开孔边缘做了卷边处理，避免用户插拔线材时被锐边划伤。机箱底部预留了支撑脚的安装位置，支撑脚的高度刚好让机箱底部与放置平面之间留出足够的进风间隙，同时也能避免桌面的水渍、灰尘直接进入机箱内部。

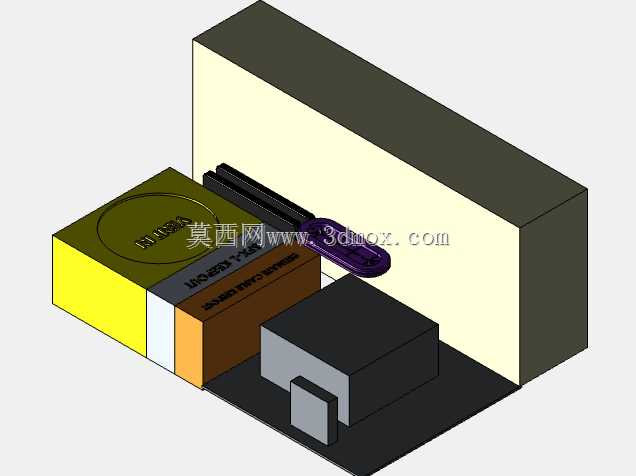

　　从结构建模的角度来看，所有零件的装配基准都统一到机箱底部的安装平面上，各个固定孔位的坐标都经过装配干涉校验，不会出现零件安装时互相顶死、螺丝无法对齐孔位的问题；相邻零件之间的装配间隙预留了合理的公差补偿量，即便是钣金加工或3D打印制作时存在小幅的尺寸误差，也能顺利完成整机装配，不会因为公差累积导致整机无法组装。这类小型机箱的设计难点从来不是简单的把硬件塞进小空间里，而是要在有限的尺寸内，同时满足硬件安装的操作便利性、运行时的散热需求、整机的结构强度，以及日常携带时的抗形变能力，每一处结构的凸起、凹陷、开孔位置，都对应着实际使用中的具体需求，没有多余的装饰性结构，所有造型设计都服务于功能实现。
