黄铜保持架推力滚动轴承三维结构模型

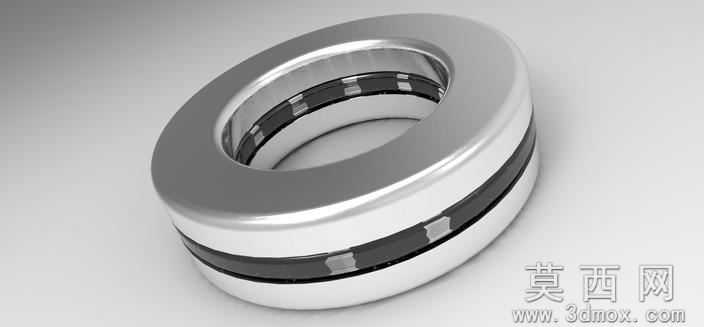

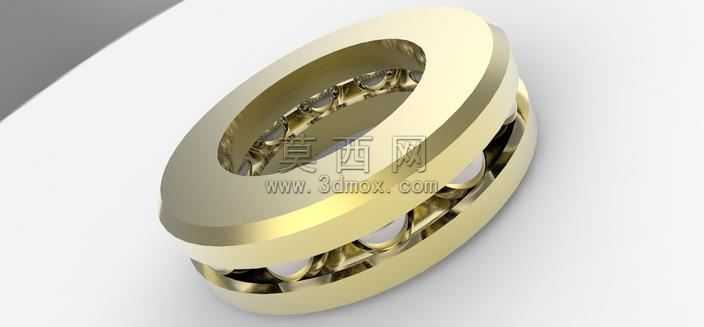

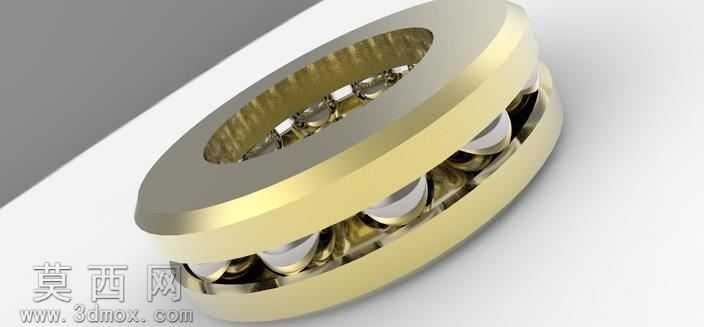

本模型为推力滚动轴承的精细化三维建模成果，建模过程依托三维机械设计软件完成，整体采用1:1等比例还原真实推力轴承的结构尺寸，严格遵循推力轴承的设计规范搭建各部件的几何特征。建模初期先梳理推力轴承的核心组成逻辑，将整体拆分为上下两个轴圈座圈、环形黄铜保持架、多颗均匀排布的滚动钢球三个独立模块，分别完成各零件的参数化建模后再进行虚拟装配，保证各部件的配合间隙符合真实轴承的装配公差要求。上下两个环形滚道圈采用回转特征建模完成，精准绘制滚道的弧形截面轮廓，通过绕中心轴回转生成实体，滚道表面的圆弧曲率完全匹配钢球的球面半径，确保钢球与滚道的接触形态符合轴向承载的力学设计要求。黄铜保持架部分采用兜孔式结构设计，先绘制保持架的环形基体轮廓，再通过圆周阵列命令生成均匀分布的兜孔特征，每个兜孔的球面弧度与钢球适配，既可以对钢球进行均匀分隔，避免钢球之间发生摩擦碰撞，又能保证钢球在运转过程中灵活滚动，保持架的黄铜材质通过材质编辑器赋予金属黄铜的基础属性，调整金属度、粗糙度参数还原黄铜件的半哑光金属质感，同时添加细微的表面纹理模拟真实机加工后的表面肌理。滚动钢球采用标准球体建模，通过圆周阵列命令按照设计的球数均匀排布在保持架的兜孔内，每颗钢球的位置与上下滚道的接触点精准对齐，还原真实轴承的装配关系。渲染阶段采用工作室三点布光方案，主光源从斜上方45度投射，突出轴承的金属轮廓与分层结构，辅光源补亮暗部细节避免阴影过死，环境光添加微弱的反射环境，让金属表面呈现自然的环境反射效果，最终渲染图清晰展现轴承的分层结构、黄铜保持架的金属色泽与钢球的亮面金属质感。该类推力轴承主要用于承受轴向方向的载荷，建模过程中重点还原了其可分离式的结构特点，上下圈与保持架钢球组件可独立拆分，能够直观展示推力轴承的内部构造与工作原理，可用于机械结构教学、传动系统虚拟装配、产品展示等多个场景，模型的各部件参数可编辑，能够根据不同的尺寸需求快速调整参数生成对应规格的推力轴承模型。
