适配Felix打印机的激光切割雕刻模组

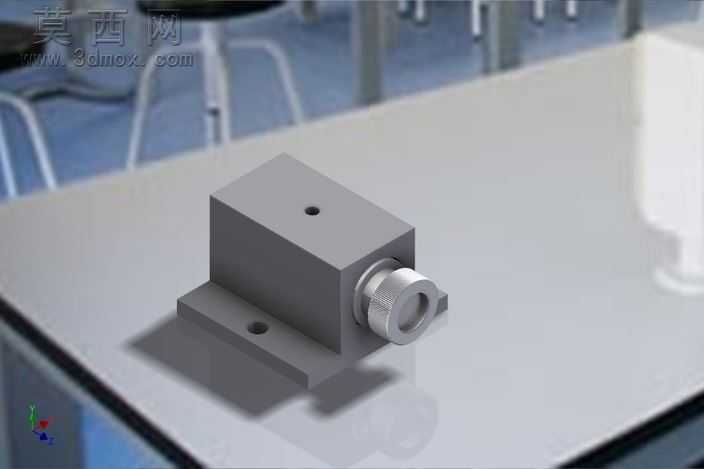

本模型为适配Felix V2.3型3D打印机改造设计的小型激光切割雕刻功能模组，整体采用三维参数化建模方式完成，建模过程中严格遵循实际硬件的装配尺寸公差要求，确保改造后可直接替换原有打印挤出组件，无需对打印机原有框架进行额外打孔或结构修改。模型主体结构分为安装底座、激光管容纳腔体、前端调焦镜座三个核心部分，安装底座设计有与原打印机挤出机安装位完全匹配的定位孔与安装槽，孔位同轴度公差控制在0.02mm以内，保证模组安装后与打印机运动平台的平行度符合加工要求；激光管容纳腔体采用一体式方型结构设计，内壁预留有激光二极管的散热贴合面与走线槽位，可适配1.6W功率的商用激光二极管与配套驱动控制器的安装尺寸，腔体侧面设计有散热鳍片结构，建模时对鳍片厚度与间距进行了优化，既保证足够的散热面积，又避免结构过重增加打印机运动轴的负载。前端调焦镜座采用螺纹旋接结构与腔体主体连接，建模时还原了细牙调节螺纹的细节，可通过旋转镜座实现激光焦点的上下微调，镜座前端预留了保护镜片的安装卡槽，可避免加工过程中产生的烟尘污染激光透镜。材质渲染方面，模型主体采用哑光阳极氧化铝合金材质表现，还原工业级改装配件的金属质感，前端调节环做了亮面金属切削纹理处理，安装底座的定位孔做了倒角细节渲染，整体视觉效果贴近实际加工后的零件质感。设计思路上，该模组以最小化改造为核心原则，在不破坏原有3D打印机打印功能的前提下，通过快换结构实现打印功能与激光切割雕刻功能的快速切换，建模时对所有装配干涉位置进行了反复校验，确保激光二极管、驱动线路、调焦结构之间不存在装配冲突，同时对模组的整体重量进行了控制，避免过重导致打印机运动轴丢步，可满足薄木板、亚克力、皮革等薄型材料的切割与表面雕刻加工需求。
