双节18650锂电池卧式安装电池座结构

　　在手持便携检测设备、小型户外照明装置、DIY电子改装套件、低功耗物联网传感终端这类需要可拆卸锂电供电的产品结构设计中，电池容纳结构的可靠性直接决定了整机供电的稳定性，不少新手结构工程师在做电池仓设计时，容易忽略接触电阻、电极防反、安装限位这些细节，导致样机阶段出现接触不良、电池装反烧板、晃动掉电的问题，这款双节18650电池座的结构设计，刚好覆盖了这类卧式并排双锂电安装场景的核心需求。从实际使用场景来看，这类双节串联18650的电池座，多用于输出电压7.4V的小型便携设备，比如手持红外测温仪、便携式强光作业灯、小型户外蓝牙音箱、自制移动电源模组，相比带引线的焊接式电池架，这种一体式注塑底座的结构更适合设备内部的螺丝固定安装，不需要额外做电池包裹的泡棉限位，能直接通过底座上的安装孔固定在设备壳体内腔的筋位上，减少装配环节的辅料使用。

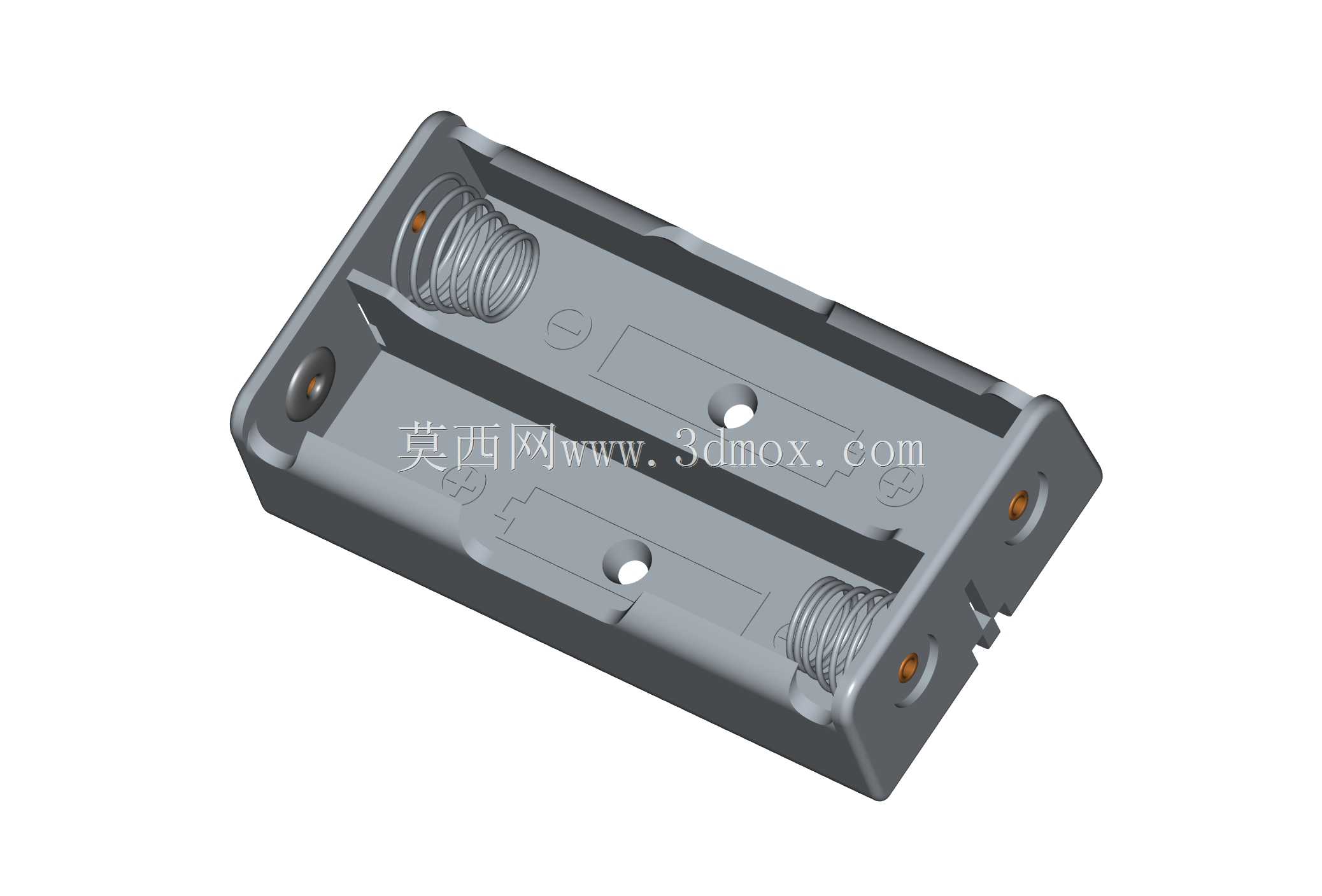

　　从功能特性上看，底座两端的电极采用了螺旋式压缩弹簧搭配金属接触片的结构，弹簧的压缩行程预留了足够的公差余量，哪怕是不同厂商生产的18650电池存在长度方向的±0.2mm尺寸公差，也能保证电极和电池端面的可靠接触，不会因为尺寸偏差出现接触压力不足导致的断电问题；底座内部的型腔做了和18650圆柱外径匹配的圆弧限位，两个电池槽之间的隔断筋刚好能把两节电池分隔开，避免电池在槽内滚动错位，每个槽位旁都压制了清晰的正负极标识，能在用户装换电池时起到明确的提示作用，降低装反的概率；底座两端预留的电极接线位，没有做焊片的一体化建模，给不同项目的接线方式留了调整空间，不管是直接焊线引出接PCB板，还是加装插片做接插连接，都能根据实际项目需求调整，不会因为结构固定限制了后续的工艺选型。

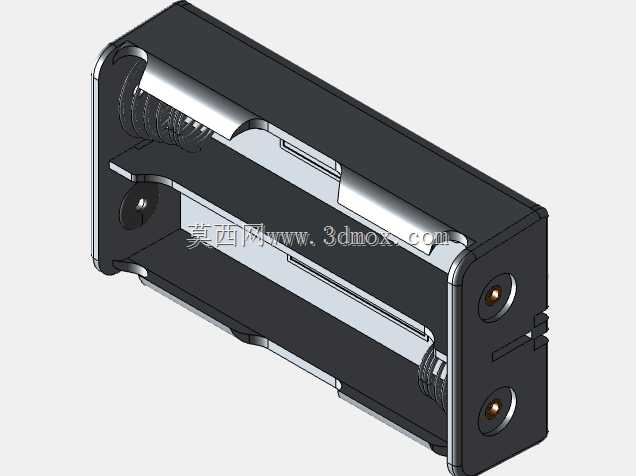

　　从设计思路上来说，整个电池座采用了一体式注塑成型的结构方案，外壳选用的是常规的阻燃ABS材质，壁厚控制在1.8mm，既保证了底座的结构强度，在螺丝固定安装时不会出现柱位开裂的问题，也不会因为壁厚过厚导致注塑成型时出现缩痕、翘曲的缺陷；底座上的两个安装孔位做了沉头设计，适配M2.5的自攻螺丝，沉头深度刚好能让螺丝头完全埋入底座平面，不会凸起刮蹭电池外皮；电池槽的深度设计刚好能让18650电池完全嵌入槽内，电池装入后上表面和底座上沿基本齐平，不会突出过高导致设备外壳合盖时挤压电池，也不会因为槽深过浅导致电池容易从槽内脱出。

　　从安装边界尺寸来看，整个电池座的长度方向刚好覆盖两节18650并排卧式安装的总长度，宽度方向控制在两节电池直径叠加加隔断筋的最小尺寸，不会占用过多的设备内部空间，对于内部空间紧张的便携设备来说，这种紧凑的尺寸设计能给PCB板、按键、接口这些其他部件留出更多的排布空间；底座底部做了0.3mm的凸起筋位，安装时和设备壳体内壁之间留出微小的间隙，避免注塑件底部的平面度误差导致安装时出现翘曲，也能给电极的引线留出走线的空间，不会出现引线被底座压破绝缘皮的风险。在实际选型使用时，需要注意这个结构是针对无保护板的常规18650锂电池设计的槽位尺寸，如果选用带保护板的加长款18650电池，需要适当调整两端弹簧腔的深度，避免电池长度过长无法装入；另外弹簧的选型要注意弹簧丝的直径和圈数，保证接触压力在5N-8N之间，压力过小容易在设备跌落时出现瞬间断电，压力过大则会导致电池装入时阻力过大，用户更换电池的体验变差。
