入耳式有线耳机连接手机三维结构设计

　　日常消费电子音频外设的结构设计中，有线入耳式耳机的三维建模需要兼顾佩戴贴合度、线材抗弯折性能与接口适配性，不能只做外观曲面的堆砌。从实际使用场景出发，这类耳机主要适配智能手机、便携音频播放器等移动设备，为用户提供私密的音频输出通道，在通勤、办公、移动影音娱乐等场景下使用，需要兼顾长时间佩戴的舒适度与日常携带的抗损能力。建模过程中首先要确认耳塞腔体的人体工学轮廓，入耳段的弧度需要匹配多数人外耳道的自然走向，腔体外壳的壁厚控制在0.8-1.2mm区间，既可以容纳内部的发声单元、走线结构，也不会因为壳体过厚导致整体重量超标，佩戴时产生坠耳感。

　　线材部分的建模不能简单做等径圆柱拉伸，需要还原线材外被的柔性特征，分线处的卡位结构要做圆角过渡，避免日常使用中线材反复弯折导致的内芯断裂，分线位到两个耳塞的线长差控制在15mm以内，保证佩戴时两侧线材的受力均匀。3.5mm音频插头的建模需要严格匹配通用接口的尺寸规范，插头金属段的直径、插入段长度要符合通用音频接口的适配要求，插头与线材衔接的尾档部分要做加长的防弯折结构，模拟实际产品中软胶防护的形态，减少插拔、拉扯过程中接口位置的线材损耗。从安装边界来看，耳塞的出音嘴外径控制在5.2mm，适配通用规格的硅胶耳塞套，腔体内部预留直径10mm的动圈单元安装位，单元与壳体之间的配合间隙留0.1mm，方便后续装配时的点胶固定。

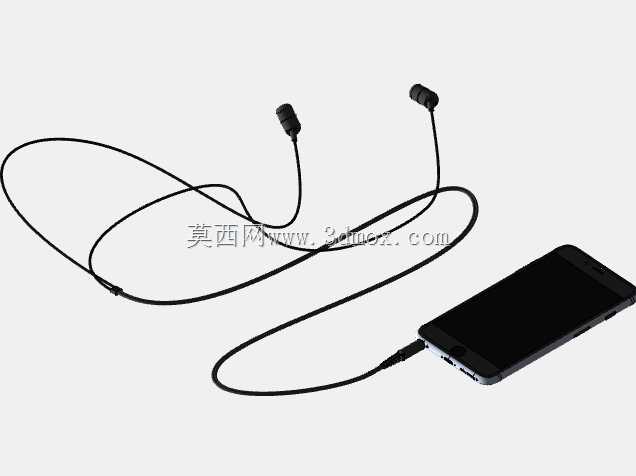

　　线材内部的走线通道直径控制在1.8mm，足够容纳漆包线与凯夫拉抗拉纤维的排布，分线块内部设置卡位凸点，固定线材节点位置，避免拉扯时线材移位导致的焊点脱落。实际建模过程中，要还原耳机与手机连接的使用状态，插头插入手机音频接口的深度要符合实际装配尺寸，不能出现穿模或者衔接间隙过大的问题，线材自然垂落的弯曲弧度要模拟柔性线材的重力形态，避免出现生硬的直角弯折，还原日常使用时的自然摆放状态。这类结构设计的核心是在外观流畅的基础上，还原产品实际生产装配的可行性，每一处结构的尺寸设定都要对应实际物料的规格，比如发声单元的安装位尺寸、线材的走线空间、接口的配合公差，都要符合消费电子配件的常规生产标准，不能为了视觉效果随意调整尺寸导致结构无法落地。

　　耳塞外壳的合模线位置设置在腔体侧面，避开与耳廓接触的区域，避免佩戴时合模线的凸起产生异物感，外壳表面的圆角半径统一控制在0.3mm以上，减少注塑生产时的应力集中问题。线控位置的建模如果涉及到功能按键，需要预留按键的活动间隙，不过这款基础款有线耳机未设置线控模块，线材全程为等径外被结构，仅在分线处和插头尾档做结构加强。从使用耐久性的角度出发，建模时需要考虑线材的弯曲疲劳特性，在容易出现弯折的插头尾档、分线位、耳塞出线位置，都做渐变的直径过渡，模拟实际产品中软胶材质的缓冲结构，减少应力集中点，对应实际使用中这些位置反复弯折不容易断裂的设计需求。整体模型的比例严格按照实际消费级有线耳机的尺寸设定，耳塞单腔体长度控制在14mm，线材整体有效长度为1200mm，符合日常使用中手机放置在口袋、桌面时的使用距离需求，插头部分的总长控制在32mm，其中插入手机接口的长度为14mm，尾档防护段长度为12mm，握持插拔的手柄段长度为6mm，方便用户插拔时施力。
