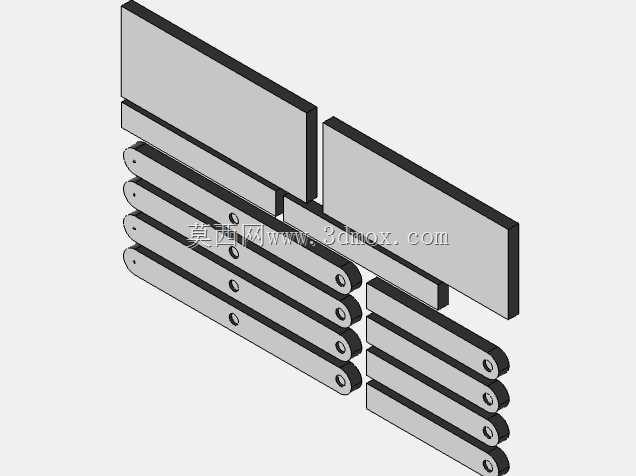

Z型折叠伸缩连接结构组件设计

　　这类Z型折叠伸缩结构在工业场景里的适配范围很广，小到小型电子设备的内置支撑、便携检测设备的伸缩支架，大到工业机柜内的走线托臂、小型自动化设备的可调防护挡板，都能看到这类结构的应用变体。不同于普通单轴折叠结构，该结构采用多组平行连杆交叉铰接的布局，展开时能形成连续的Z型支撑面，折叠后所有连杆层叠收拢，整体厚度仅为单组连杆的叠加厚度，占用空间不到展开状态的五分之一，对于有紧凑收纳需求的安装场景十分友好。

　　从功能特性来看，该结构的每一组连杆都采用等长等厚的钣金冲压件加工，铰接孔位采用同轴度公差控制在0.02mm以内的设计，保证多组连杆联动时不会出现卡滞、偏摆的问题。两端的固定安装板预留了平整的安装面，可根据实际使用场景加装磁吸块、螺丝孔位或者卡扣结构，适配不同的安装固定需求。结构展开后的支撑强度经过受力校核，单组连杆可承受垂直于支撑面的5N静载荷，完全满足小型支撑、走线托举、轻量遮挡类的使用需求，不会出现展开后下垂、变形的问题。

　　设计思路上，该结构没有采用复杂的阻尼转轴或者锁止结构，而是依靠连杆铰接处的摩擦力实现任意展开角度的悬停，减少了额外零件的使用，整体装配仅需要销轴和连杆两类零件，加工和装配成本都控制在较低水平。连杆的边缘做了R0.5的圆角处理，避免折叠伸缩过程中划伤操作人员或者配套的线缆、设备表面，所有铰接孔都做了翻边强化处理，提升孔位的耐磨性能，延长结构的反复折叠使用寿命，正常工况下可实现万次以上的折叠伸缩循环而不出现松旷问题。

　　从安装边界来看，折叠收拢状态下整体外形为规整的长方体，可嵌入宽度20mm以内的安装槽内，安装时仅需要固定两端的安装板即可，不需要额外预留侧边的操作空间。展开后的最大伸展长度可根据连杆的数量灵活调整，该款结构的连杆组配置可实现最大120mm的伸展长度，若需要更长的伸展距离，仅需要同比例增加连杆的组数即可，不需要改动整体的铰接布局和安装接口。结构的整体厚度在收拢状态下仅为12mm，对于安装空间厚度受限的场景，比如超薄设备的内置支撑、狭小机柜内的可调部件，这类薄型折叠结构的适配性远高于普通的滑轨式伸缩结构，不会出现滑轨卡顿、需要预留滑轨安装行程的问题。

　　在实际选型应用中，这类结构可根据使用环境选择不同的板材材质，普通室内场景采用冷轧钢板镀锌处理即可满足防锈和强度需求，若用于潮湿或者有轻微腐蚀的场景，可更换为304不锈钢板材加工，铰接销轴也可对应更换为不锈钢材质，提升整体的环境耐候性。结构本身没有复杂的曲面特征，所有零件都可通过冲压、钻孔的常规机加工工艺实现，不需要开模或者特殊加工设备，小批量定制的成本也相对可控，对于设备研发阶段的原型制作十分友好，可快速根据实际安装尺寸调整连杆长度和孔位，快速完成结构适配。
