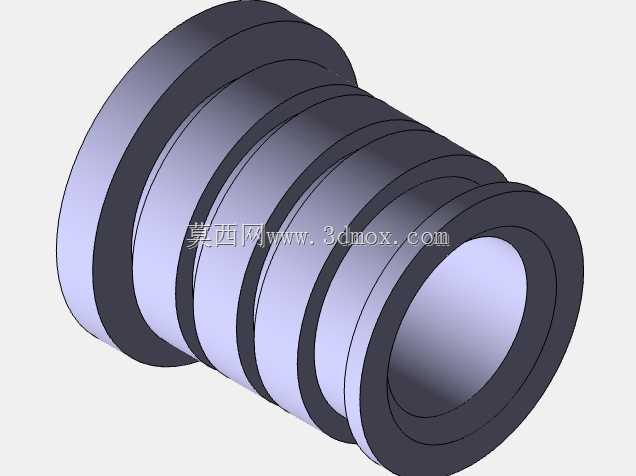

多层阶梯式中空绝缘套筒结构设计

　　从结构设计逻辑来看，整体采用同轴中空的贯通式设计，内壁的光滑圆柱面直接与变压器的中心硅钢片芯柱配合，配合公差选取基孔制H7/g6的间隙配合区间，既保证装配时能顺利套入叠片完成的铁芯，不会因为过盈量过大刮伤铁芯表面的绝缘涂层，也不会因为间隙过大导致绕线完成后出现绕组整体偏心，引发通电后的磁隙不均、空载损耗升高的问题。外壁的多道环形凸棱是整个结构的功能核心，每两道凸棱之间的凹槽宽度对应不同线径漆包线的绕制幅宽，靠近两端的凸棱外径略大于中间段凸棱，主要作用是对绕组的两端形成物理挡边，避免绕线过程中最外层的漆包线从骨架边缘滑脱；凸棱的高度经过反复校核，既保证层间绝缘纸能顺利嵌入凹槽完成固定，也不会因为凸棱过高导致整体骨架的外径超出铁芯窗口的容纳边界，造成硅钢片插装时的干涉。在中小功率工频电源的绕组装配环节，这类多层阶梯中空结构是绕制线圈时的核心承载部件，日常接触的桌面式线性电源、小型工控设备供电模块、低压照明回路的变压单元里，都能见到这类结构的实际应用。它的核心作用是为高低压绕组提供可靠的物理支撑，同时通过自身的阶梯凸棱完成不同绕组层的物理分隔，避免绕线过程中出现漆包线滑移、层间错位的问题，也能为后续的绝缘浸漆工序预留均匀的附着间隙。

　　设计过程中需要重点把控几个尺寸边界：首先是整体轴向长度，必须严格匹配对应规格硅钢片的窗口叠厚，两端伸出铁芯的长度控制在3到5毫米区间，伸出段用来固定绕组的引出线端子，同时预留引脚焊盘的安装空间，避免引出线直接贴靠硅钢片造成绝缘击穿；其次是各段阶梯的同轴度公差，整体全段同轴度需要控制在0.05毫米以内，否则绕线机高速绕制漆包线时会出现动平衡偏差，导致绕线张力不均，出现局部线匝松散、排列不齐的问题，严重时还会蹭到绕线机的导针机构造成漆皮破损。

　　从实际使用场景的适配性来看，这种结构的壁厚选取兼顾了绝缘性能与散热需求，壁厚过薄会导致绕线张力作用下骨架出现形变，甚至被漆包线勒出凹痕造成层间绝缘失效；壁厚过厚则会挤占铁芯窗口的有效绕线空间，导致相同功率下需要选用更大规格的硅钢片，提升整体物料成本。外壁的每道凸棱边缘都做了R0.3的圆角过渡，避免直角棱边刮伤漆包线的绝缘漆层，这一点在绕制0.1毫米以下的细径漆包线时尤为关键，细漆包线的漆层厚度通常只有几微米，哪怕是很微小的锐边毛刺，都可能在绕线张力作用下造成漆层破损，引发绕组匝间短路。

　　中空内壁的粗糙度控制在Ra1.6以下，减少与硅钢片芯柱配合时的摩擦阻力，叠片铁芯的边缘难免存在微小的叠片错位，光滑的内壁能避免装配时被错位的硅钢片刮下碎屑，这些金属碎屑如果残留在绕组缝隙里，会大幅降低绝缘电阻，带来长期使用的安全隐患。在实际的生产装配流程里，这类结构件通常会在绕线前预先套装在绕线机的定位芯轴上，芯轴的外径与骨架内径做小间隙配合，绕线完成后连同绕组一起从芯轴上取下，再整体套装到叠装好的铁芯芯柱上，后续经过浸漆烘干工序后，骨架、绕组、铁芯会形成牢固的整体，能承受常规运输、使用过程中的振动冲击，不会出现绕组松动移位的问题。针对不同的功率等级，这类结构的尺寸会做对应调整，小功率信号变压器用的骨架整体长度通常在20毫米以内，凸棱数量较少，适配细线径的信号绕组；功率稍大的电源变压器用骨架，会增加凸棱数量来分隔初级、次级以及屏蔽层绕组，同时适当提升壁厚来承受更粗线径带来的绕线张力，两端的挡边高度也会相应提升，避免大线径绕制时出现滑线问题。
