加长型气体流量调节适配扩展构件

　　在气动控制、特种气路输送、工业供气终端这类需要精准管控气体输出压力与流量的场景里，常规长度的气体调节器往往受安装空间、外接设备布局的限制，无法直接适配特殊工位的接驳需求，这类加长型扩展构件就是为填补这类适配空白设计的。从实际工况适配角度看，这类构件首先要解决的是原有调节器输出端的延伸接驳问题，很多工业现场的气路终端藏在设备腔体内部，或者外接作业端距离调节器安装位有固定间距，直接用软管接驳会出现管路弯折、气阻过大、固定不稳的问题，硬管接驳又需要额外做接头定制，现场改造成本高还容易出现密封失效的隐患，这个扩展构件直接集成在原有调节器的输出端，相当于把调节输出端整体延伸0.75英寸的长度，刚好匹配这类有固定间距要求的接驳场景，不需要额外增加转接接头，减少了气路的密封点位，从结构上降低了气体泄漏的概率。

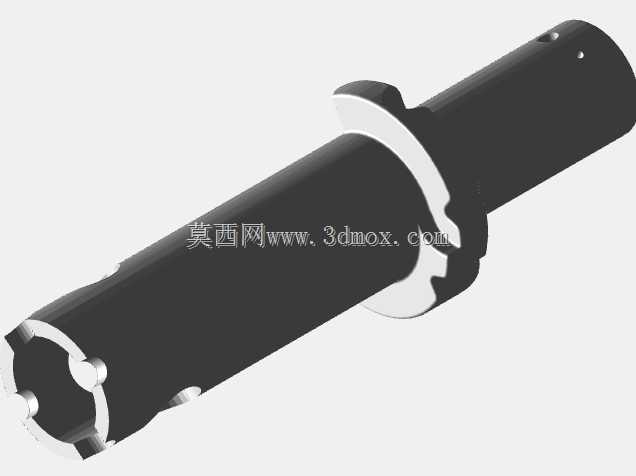

　　从结构设计思路来看，整个构件采用同轴回转体作为主体结构，主体段做等直径圆柱设计，保证延伸段的气路通径和原有调节器的输出通径完全一致，不会因为通径突变造成气体紊流，影响输出压力的稳定性。靠近安装端的位置设计了带定位缺口的法兰凸缘，这个凸缘不是普通的限位结构，上面的缺口是和原有调节器端面上的定位凸点完全匹配的，安装的时候对准缺口插入再旋转固定，就能保证扩展构件和原有调节器的同轴度，不会出现安装偏斜导致的密封面压合不均问题，同时凸缘的厚度经过匹配计算，刚好能压合原有调节器输出端的密封垫圈，不需要额外增加密封件就能实现端面密封。构件的输出端做了带卡槽的快接结构设计，卡槽的位置和尺寸匹配标准的气动快插接头，现场安装的时候不需要额外做螺纹攻丝或者接头焊接，直接把对应规格的快插接头卡入卡槽就能完成管路接驳，大幅缩短现场安装的耗时。

　　从安装边界的角度考量，整个构件的最大外径和原有调节器的安装法兰外径保持一致，不会因为加装扩展构件导致原有调节器的安装固定位出现干涉，不管是面板安装还是支架固定的调节器，加装这个扩展件之后都不需要改动原来的安装孔位，也不会和周边的设备构件产生空间冲突。主体圆柱面的表面粗糙度控制在适合做密封配合的区间，部分需要和密封件接触的位置做了高光洁度处理，避免表面细微划痕造成密封件磨损，延长整个气路组件的维护周期。构件上预留的两个细小定位孔，是用来安装防松卡销的，当扩展构件和原有调节器旋转到位之后，把卡销插入定位孔，就能防止设备运行过程中因为气流振动、设备共振导致构件松动脱落，提升长期运行的可靠性。

　　从功能特性上看，这个扩展构件本身不承担压力调节的核心功能，核心作用是在不改变原有调节器调压精度、流量特性的前提下，拓展调节器的安装适配范围，延伸输出端的接驳位置，同时保证整个气路的通径一致性、密封可靠性。很多人会觉得这类扩展件只是简单的长度延长，实际上在设计的时候需要反复校核气路通径的同轴度，哪怕0.1毫米的同轴度偏差，都会导致高速气流通过的时候产生紊流，造成输出端的压力波动，影响后续用气设备的工作稳定性；另外密封面的压合量也需要精准计算，压合量过大容易导致密封垫圈永久变形失去弹性，压合量过小又会出现密封不严的泄漏问题，设计阶段需要结合常用密封垫圈的压缩率参数，反复调整凸缘的贴合间隙，保证在常规安装扭矩下就能达到理想的密封效果。

　　在实际应用中，这类加长扩展构件尤其适合自动化生产线的气路工位、实验室特种气体供气终端、小型气动工具的接驳改造这类场景，比如自动化设备上的气动吹嘴工位，有时候因为工装夹具的位置调整，吹嘴的安装位置需要向外延伸一定距离，直接更换长行程的调节器成本很高，加装这个扩展件就能以很低的成本完成适配，而且不需要重新校准调压参数，因为气路特性没有发生本质变化。还有部分嵌入式安装的气路终端，调节器安装在设备面板内侧，原来的输出端长度不够，面板外侧的管路接头没法顺利接驳，加装这个0.75英寸的扩展件之后，输出端刚好伸出面板足够的长度，方便外部管路的插拔操作，也不会因为管路弯折造成气路不通的问题。整个构件的结构没有多余的复杂设计，所有的结构特征都是围绕实际安装、使用中的痛点设计的，没有冗余的装饰性结构，完全满足工业场景下的实用需求。
